NEF 1-10
-
Filtro CEM
2788977
Filtro antiparasitario con pie universal para el montaje sobre NS 32 y NS 35/7,5, corriente nominal: 10 A
Detalles de producto
| Tipo de producto | Filtro antiparasitario |
| Familia de productos | NEF |
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Número de polos | 2 |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión nominal | 240 V AC (L-N) |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M3 |
| Par de apriete | 0,8 Nm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |

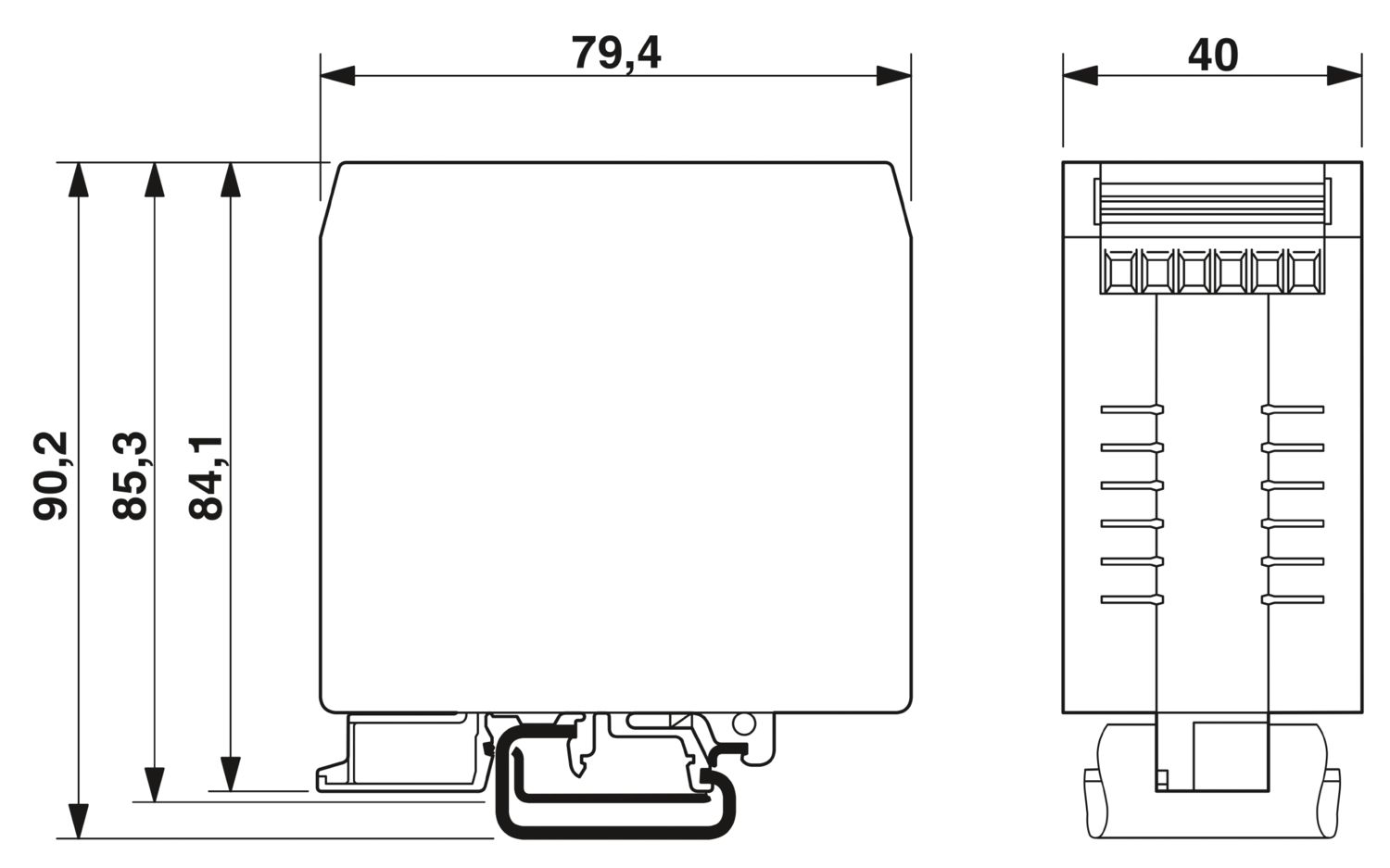

| Esquema de dimensiones |
|
| Anchura | 40 mm |
| Altura | 79,4 mm |
| Profundidad | 84,1 mm |
| Color | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V-2 |
| Material carcasa | PA |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Dirección de actuación | 1L-N & N-PE |
| Tensión constante máxima UC | 264 V AC (L-N) |
| 264 V AC (L-PE) | |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Corriente asignada | 10 A (40 °C) |
| Corriente activa de servicio ICa UC | ≤ 0,25 mA |
| Corriente de conductor de protección IPE | ≤ 0,5 mA |

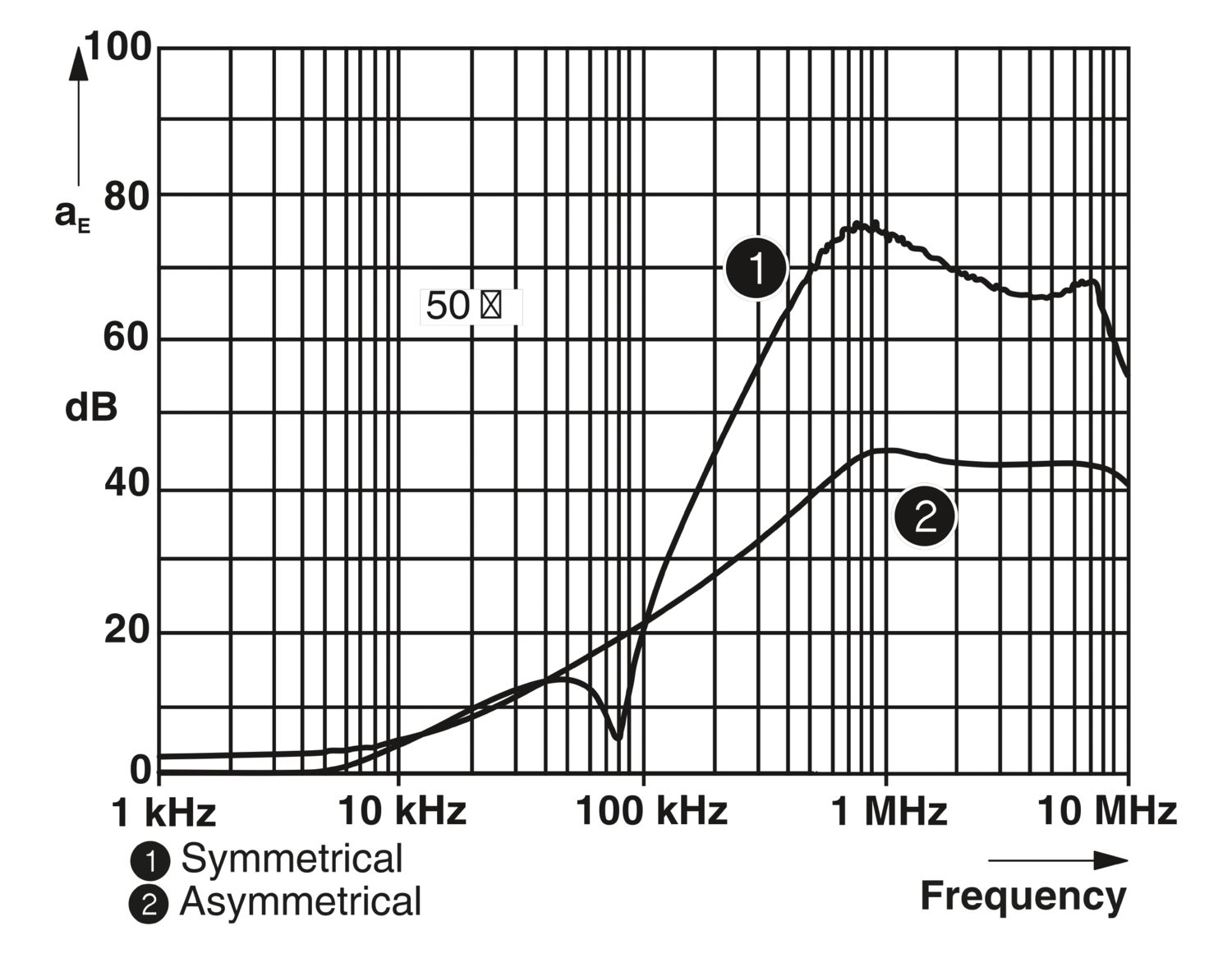

| Atenuación de inserción aE, sim. | > 80 dB (50 Ω / 1 MHz) |
| Atenuación de inserción aE, asim. | > 40 dB (50 Ω / 1 MHz) |
| Capacidad | 2x 470 nF (X2) |
| 2x 2,2 nF (Y2) | |
| Inductancia en serie | 2x 1,8 mH (de corriente compensada) |
| Fusible previo máximo requerido | 10 A (gL) |
| Datos de filtro | |
| Resistor de descarga | 1 MΩ |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 100 °C (HMF) |
| Líneas de fuga y distancias de aislamiento de aire | |
| Normas/especificaciones | IEC 60664-1 / VDE 0110-1 |
| Normas/disposiciones | IEC 60939-2 |
| Normas/disposiciones | EN 60939-2 |
| Tipo de montaje | Carril simétrico: 35 mm |
Sus ventajas

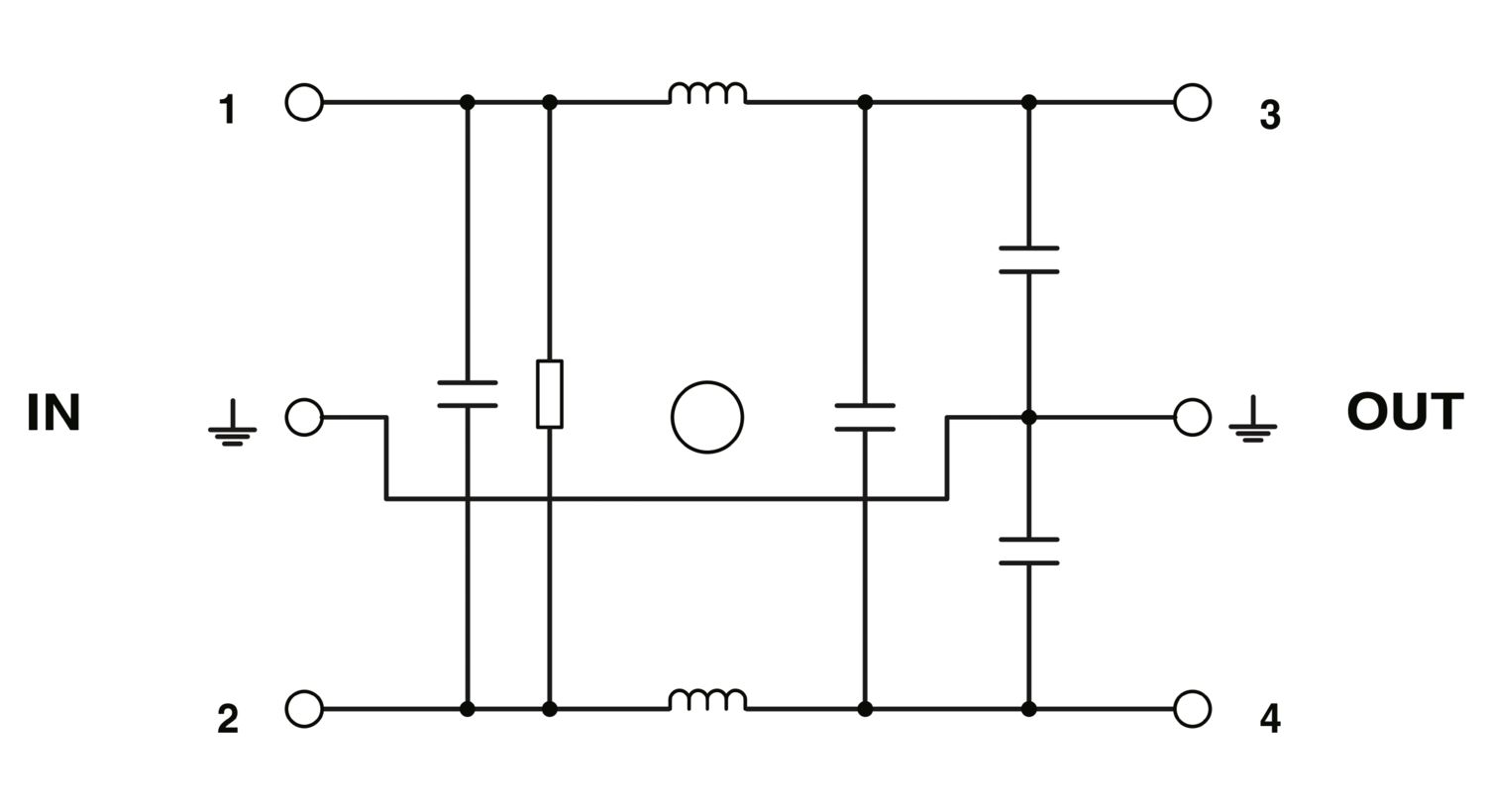

Atenuación efectiva de fallos de alta frecuencia mediante bobinas acopladas a la corriente y condensadores X e Y
Ahorro de espacio y costes gracias a la estructura compacta
Múltiples aplicaciones gracias al diseño universal de los circuitos
