UFBK-M 2-PE- 12DC-ST
-
Protección enchufable contra sobretensiones
2817039

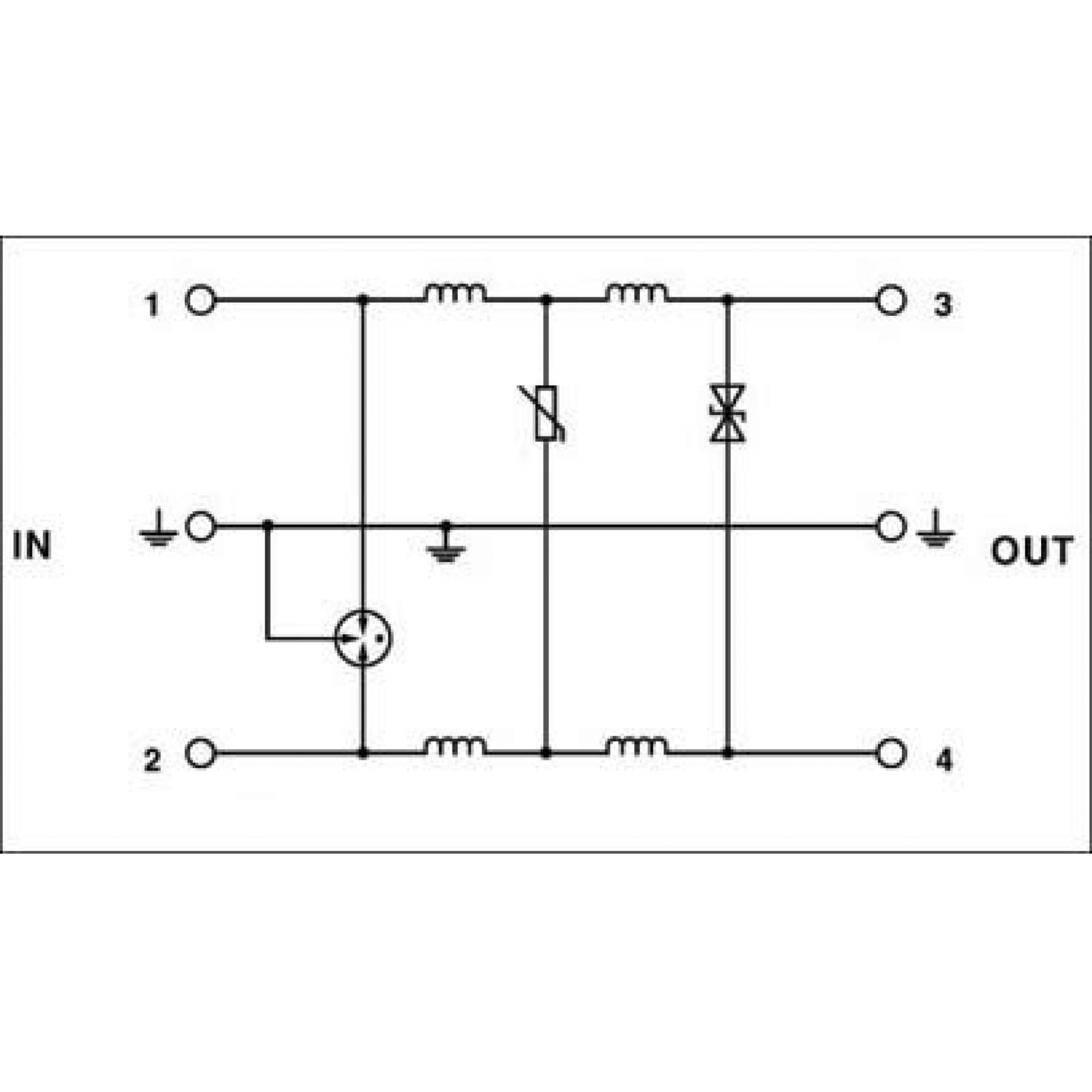

Protección enchufable UFBK-M con protección de un circuito de 2 hilos para circuitos de señales sin potencial de tierra. Tensión nominal: 12 V DC
Detalles de producto
| Descargador verificable con TT-Tester a partir de la revisión de software: | desde rev. de SW 6.00 |
| Descargador verificable con CHECKMASTER a partir de la revisión de software: | Desde rev. de SW 1.00 |
| Tensión nominal UN | 12 V DC |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M3 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Esquema de dimensiones |
|
| Unidad de división | 1 UD |
| Clase de inflamabilidad según UL 94 | V2 |
| Material carcasa | PA |
| Corriente activa de servicio ICa UC | 100 µA |
| Corriente de descarga nominal In (8/20) µs (conductor-conductor) | 10 kA |
| Corriente transitoria nominal In (8/20) µs (conductor-tierra) | 10 kA |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática | < 1,8 Umáx. |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 550 V |
| Tiempo de reacción tA (conductor-conductor) | ≤ 1 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Resistencia por ruta | < 100 mΩ (Pista 1-3) |
| < 100 mΩ (Pista 2-4) |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
