K-7E - OE/5,0-D03/M40 F8 - Enchufe de cable recubierto de plástico - 1620323

Datos técnicos

Notas

Observación referente al funcionamiento	Observar la curva derating.
Indicación de seguridad
Indicaciones de seguridad	ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales.
		• ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos.
		• ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia.
		• Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones.
		• En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno.
		• Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada.
		• Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products).
		• El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes.
		• Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra
		• Compruebe que la tierra funcional o de protección esté correctamente conectada.
		• Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3
		• Utilice únicamente la herramienta que recomienda Phoenix Contact
		• Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products.
		• Utilice los conectores solo completamente enchufados y bloqueados.
		• Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas.
		• Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo.
		• El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12).

Propiedades del artículo

Tipo de producto	Cable de señal y alimentación

Conectores

Datos del conector enchufable
Construcción	recto recubierto por extrusión de plástico
Tipo de rosca	M40
Tipo de bloqueo	Bloqueo por tornillo
Índice de protección	IP67, en estado bloqueado
Nº de polos	4+3+PE
Sentido de giro	Estándar
Tipo de conmutación del contacto	Hembra
Ciclos de enchufe	50
Resistencia de contacto	< 0,3 mΩ
Tensión	630 V
Categoría de sobretensiones	III
Grado de polución	3
Tensión transitoria de dimensionamiento	6 kV
Temperatura ambiente (servicio)	-40 °C ... 105 °C
Datos del cable
Tipo de cable	PSLC11Y-J
Apantallado	sí

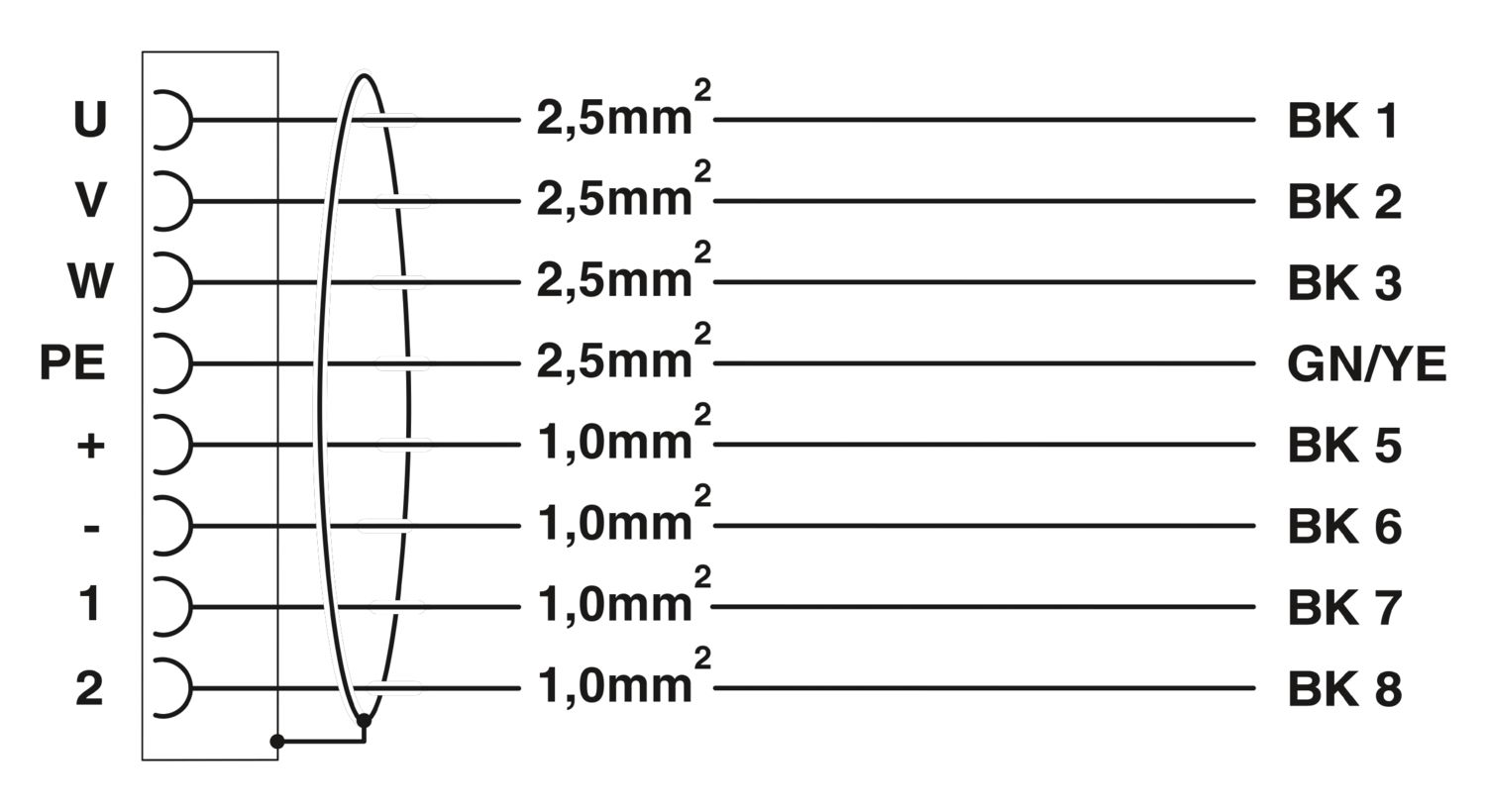

Construcción de cable	4 x 2,5 mm² + 2 x 2 x 1,0 mm² StC
Diámetro exterior del cable	13,50 mm ±0,4 mm
Envoltura exterior, material	PUR
Material Aislamiento de conductor	TPM
Envoltura exterior, color	naranja RAL 2003
Tensión nominal Cable	1000 V
Tensión de prueba	4 kV (Señal 2 kV)
Menor radio de flexión, montaje móvil	135 mm
Ciclos de flexión máx.	10000000
Radio de flexión	135 mm
Trayecto de avance	6 m
Aceleración	5 m/s²
Temperatura ambiente (servicio) con disposición fija	-40 °C ... 80 °C
Temperatura ambiente (servicio) con disposición móvil	-20 °C ... 60 °C
Características especiales	apto para cadenas portacables
Resistencia a las llamas	IEC 332-1
Ausencia de halógenos	DIN VDE 0472

Cable/línea

Longitud del cable	5 m

Datos comerciales

Código de artículo	1620323
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	2 Unidades
Clave de venta	02
Clave de producto	ABRDIA
GTIN	4046356833615
Peso por unidad (incluido el embalaje)	1,893.596 g
Peso por unidad (sin incluir el embalaje)	1,884.422 g
País de origen	DE

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N
keine
Potencia	600 V	14 A
Control	250 V	5 A

ECLASS-13.0	27060106
ECLASS-15.0	27060106

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(b), 6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	6c8a633d-380d-4b54-b840-cb3864c2afa5
