Econnecteur de câble, tipo de conexión: Conexión IDC, número de polos: 4+PE, 0,5 mm2 ... 1,5 mm2, 690 V, 17,5 A, PA, negro, con dos tuercas QUICKON, codificación: Perfil codificador, diámetro exterior del cable: 10 mm ... 14 mm
| Tipo de producto | Empalmador de cables |
| Familia de productos | QPD |
| Construcción | QPD 5x1,5 |
| Número de polos | 5 |
| Cara de enchufe | 4+PE |
| Identificación de polos | 1, 2, 3, N, PE |
| Número de conexiones por polo | 1 |
| Codificación | Perfil codificador |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |
|

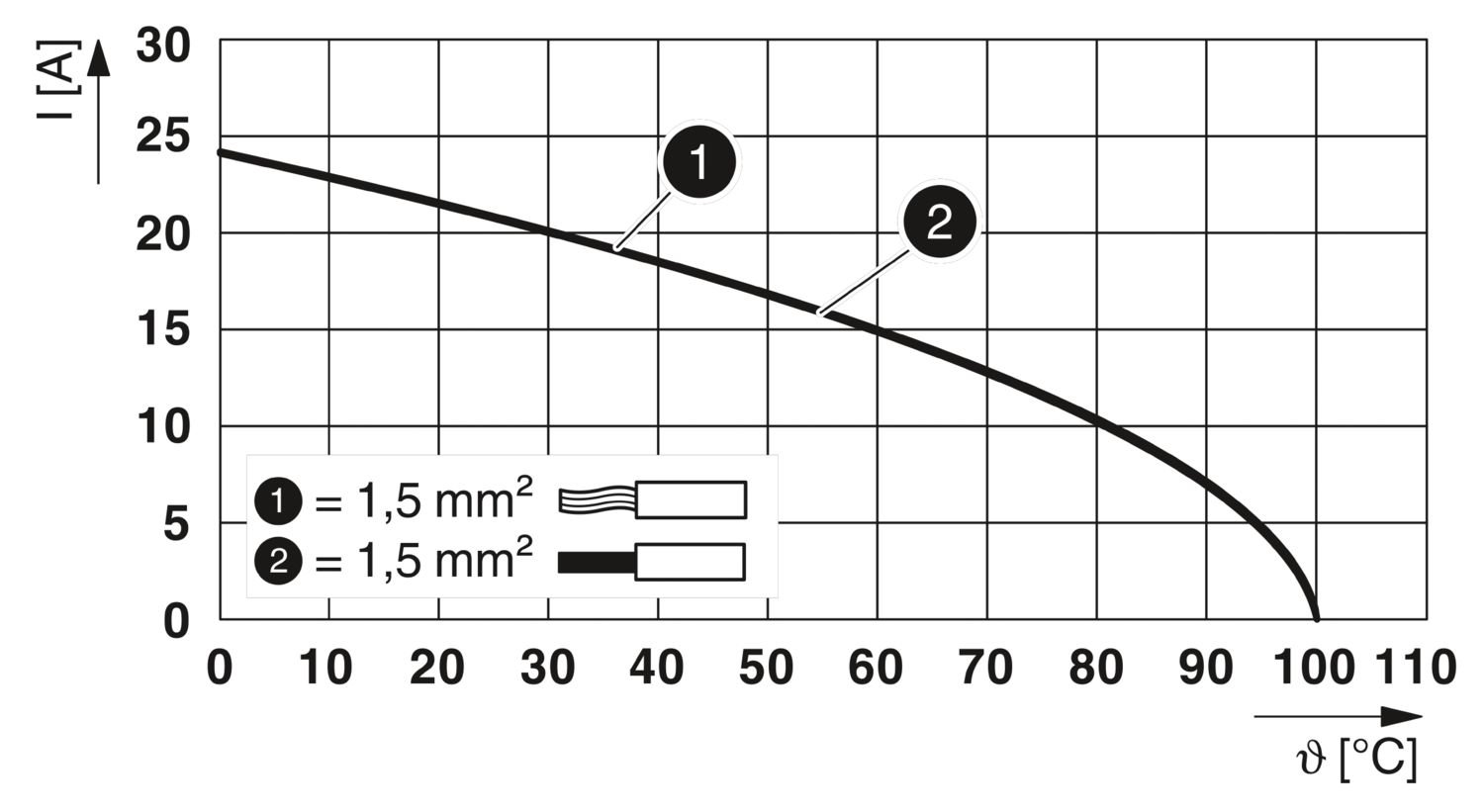

| Anchura | 30 mm |
| Altura | 30 mm |
| Longitud | 96,2 mm |
| Diámetro | 30 mm |
| Tecnología de conexión | |
| Ciclos de conexión para cables de igual sección | máx. 10 |
| Conexión de conductores | |
| Par de apriete | 8 Nm |
| 5 Nm | |
| Par de apriete Tuerca de unión | 8 Nm |
| Par de apriete Contratuerca | 5 Nm |
| Tensión transitoria de dimensionamiento (II/2) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Corriente asignada | 17,5 A |
| Resistencia de contacto | < 3 mΩ |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (III/3) | 690 V |
| Tensión nominal UN | 690 V AC |
| 690 V DC | |
| Corriente nominal IN | 17,5 A |
| Datos mecánicos | |
| Ciclos de enchufe | máx. 50 |
| Color | negro (RAL 9005) |
| Material Carcasa | PA |
| Material Contacto | Cu |
| Material Superficie contactos | plateado |
| Clase de inflamabilidad según UL 94 | V0 |
| Material Aislamiento de conductor | PVC/PE/TPE/goma |
| Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | VDE 0295 clase 1 hasta 6 / mín. 0,15 mm |
| Diámetro exterior del cable | 10 mm ... 14 mm |
| Diámetro de conductor incl. aislamiento | 1,6 mm ... 3 mm |
| Identificación de polos | 1, 2, 3, N, PE |
| Ausencia de halógenos | sí |
| Condiciones ambientales | |
| Índice de protección | IP66 |
| IP68 | |
| IP69K | |
| Protegido contra contactos accidentales en estado no insertado (IP2X) | |
| Resistencia a los golpes | IK07 |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C |
| Temperatura para conexión de cables | -5 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 100 °C |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 600 V | 8 A | - 16 |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 600 V | 8 A | - 16 |
