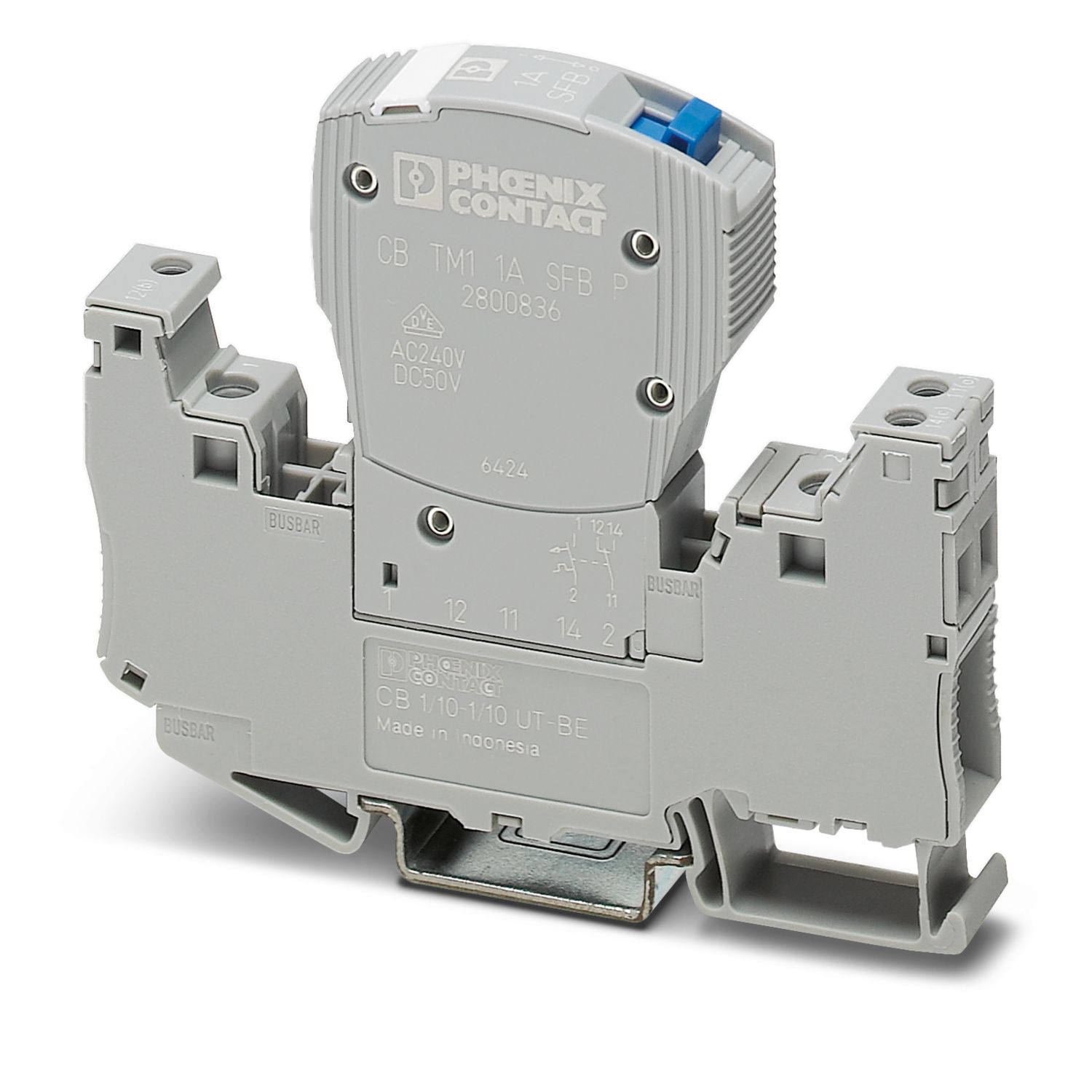

CB 1/10-1/10 UT-BE
-
Elemento de base
2801305
Elemento de base con técnica de conexión por tornillo para interruptor de protección del aparato CB ...
Este producto precisa otros productos para su funcionamiento.
Accesorios necesarios
Detalles de producto

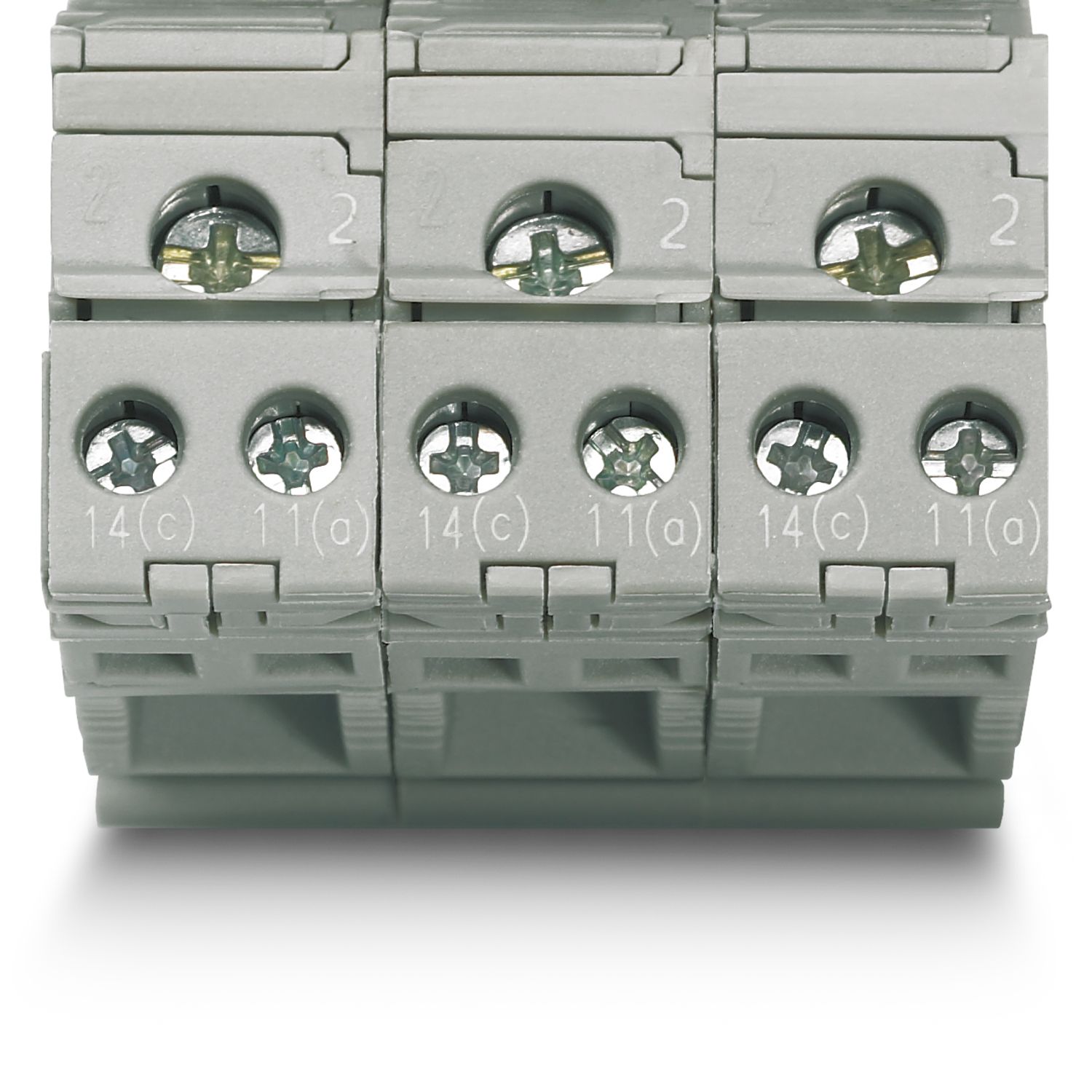

| Tipo de producto | Elemento de base |
| Familia de productos | CB BE |
| Construcción | Elemento de base, montaje sobre carril |
| Tensión nominal UN | 277 V |
| Generalidades | |
| Tensión nominal | 277 V (AC) |
| 80 V (DC) | |
| Tensión asignada de aislamiento Ui | 277 V AC |
| Corriente asignada IN | 16 A |
| Tensión transitoria de dimensionamiento | 2,5 kV |
| Ciclos de enchufe | 100 |
| Visualización/señal remota | |
| Denominación Conexión | Circuito inalámbrico |
| Función de conmutación | Conmutador |
| Tipo de conexión | Conexión por tornillo |
| Conexión 1 | |
| Tipo de conexión | Conexión por tornillo |
| Par de apriete | 1,2 Nm |
| Longitud de pelado | 10 mm |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Conexión 2 | |
| Tipo de conexión | Conexión por tornillo |
| Par de apriete | 1,2 Nm |
| Longitud de pelado | 10 mm |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Circuito inalámbrico | |
| Tipo de conexión | Conexión por tornillo |
| Par de apriete | 0,5 Nm |
| Longitud de pelado | 9 mm |
| Sección de conductor flexible | 0,14 mm² ... 4 mm² |
| Sección de conductor rígido | 0,14 mm² ... 4 mm² |
| Sección de conductor AWG | 26 ... 16 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,14 mm² ... 2,5 mm² |

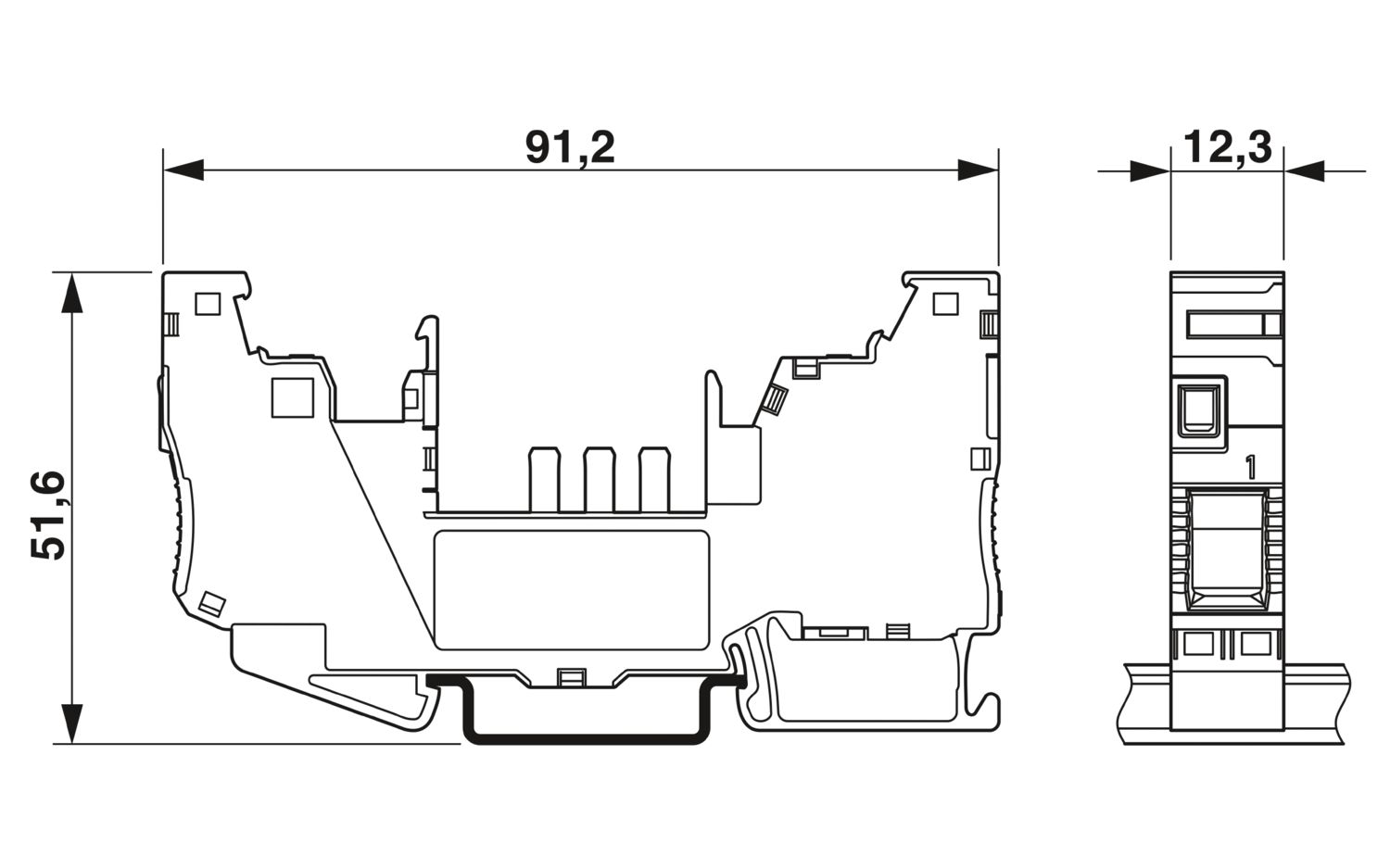

| Esquema de dimensiones |
|
| Anchura | 12,3 mm |
| Altura | 90,8 mm |
| Profundidad | 70 mm |
| Color | gris (RAL 7042) |
| negro (RAL 9005) | |
| Clase de inflamabilidad según UL 94 | V0 |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Condiciones ambientales | |
| Índice de protección | IP30 (Rango de accionamiento) |
| Temperatura ambiente (servicio) | -30 °C ... 60 °C |
| Normas/disposiciones | UL 1059 |
| Tipo de montaje | Carril simétrico: 35 mm |

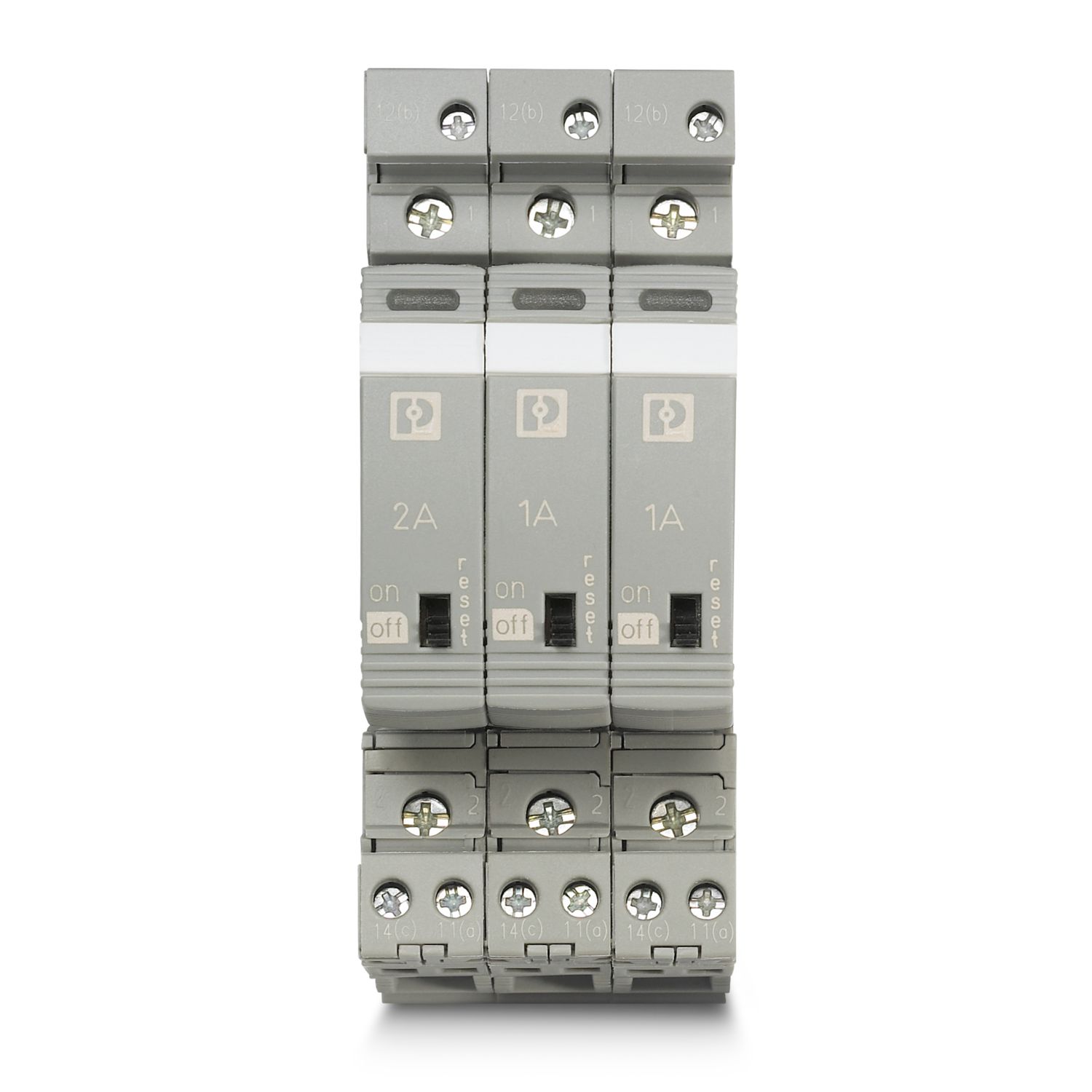

Sus ventajas
Rápida instalación con esfuerzo de cableado reducido gracias a la posibilidad de puenteado
Ampliable en cualquier momento mediante el diseño modular
Instalación fiable gracias a la tecnología de conexión por tornillo
Asignación inequívoca de protecciones enchufables mediante posibilidad de codificación
