IBS SAB 24 DIO 4/4/2
-
Dispositivo E/S descentralizado
2750921
Caja para sensores/actuadores INTERBUS, módulo de entradas/salidas digitales, 4 entradas digitales, 24 V DC, técnica de conexión de 4 conductores, 2 salidas digitales 24 V DC, 2 A, técnica de conexión de 3 conductores, grado de protección IP67
Detalles de producto

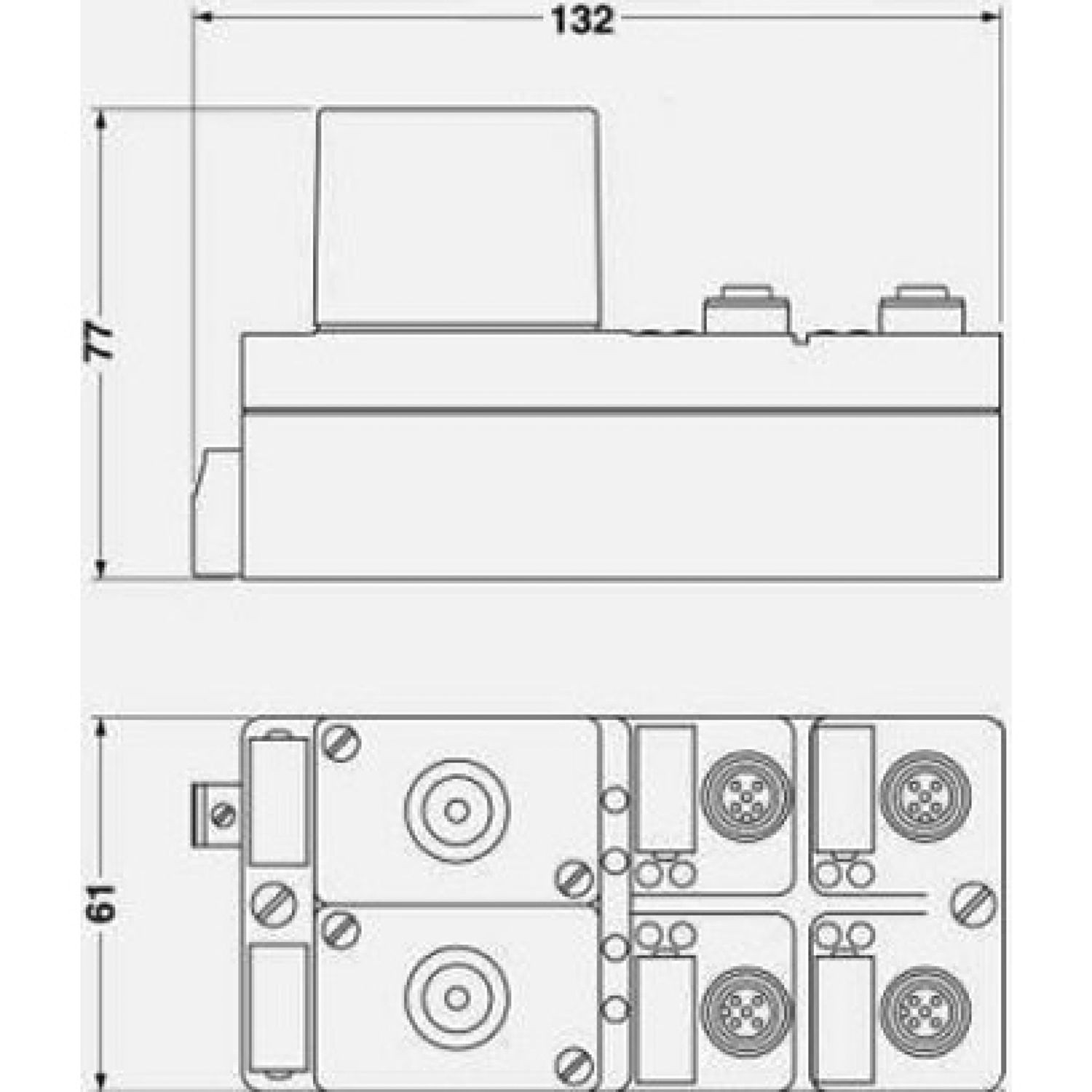

| Esquema de dimensiones |
|
| Anchura | 61 mm |
| Altura | 77 mm |
| Longitud | 132 mm |
| Bus remoto de instalación | |
| Tipo de conexión | Capuchón de conexión SAB con MINI-COMBICON |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
| Digital | |
| Número de entradas | 4 |
| Margen de tensión de entrada Señal "0" | -30 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 13 V DC ... 30 V DC |
| Circuito de protección | Prot. contra inversión de polaridad |
| Tipo de conexión | Conector hembra M12 para sensores, de 5 polos |
| Tecnología de conexión | 4 conductores |
| Corriente de entrada típica por canal | 5 mA |
| Digital | |
| Número de salidas | 2 |
| Tensión de salida | US - 1 V |
| Circuito de protección | Protección contra cortocircuito |
| Tipo de producto | Componente de E/S |
| Construcción | Stand-Alone |
| Alimentación | |
| Tensión periférica | ± 24 V DC 5 % (ondulación) |
| Margen de tensión de periféricos | 20 V DC ... 30 V DC |
| Absorción de corriente máxima | 500 mA (Con 24 V DC (con carga)) |
| Absorción de corriente típica | 100 mA (del bus remoto de instalación) |
| Conexión de conductores | |
| Tipo de conexión | Prensaestopas Pg9 |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Tipo de conexión | Prensaestopas Pg9 |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Condiciones ambientales | |
| Índice de protección | IP65/IP66 |
| Tipo de montaje | Montaje mural |
