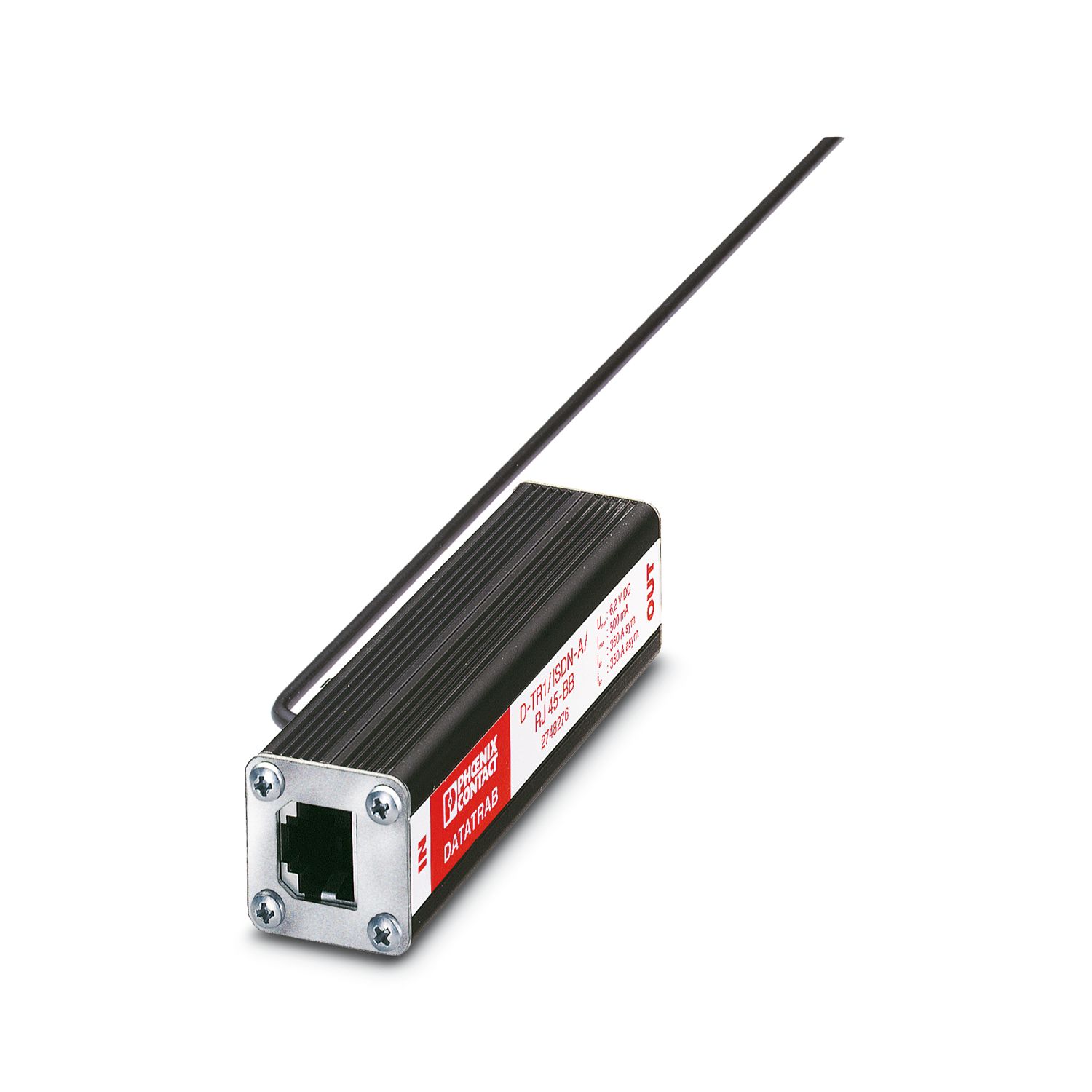

D-TR1/ISDN-A/RJ45-BB
-
Dispositivo de protec. contra sobretensiones
2748276
Adaptador con protección contra sobretensiones para bus ISDN So. Conexión: Hembras RJ45
Detalles de producto
| Clase de ensayo IEC | C2 |
| C3 | |
| Clase de exigencias VDE | C2 |
| C3 | |
| Construcción | Adaptador |
| Tensión nominal UN | 50 V DC (Alimentación fantasma S0) |
| Tipo de conexión | RJ45 |

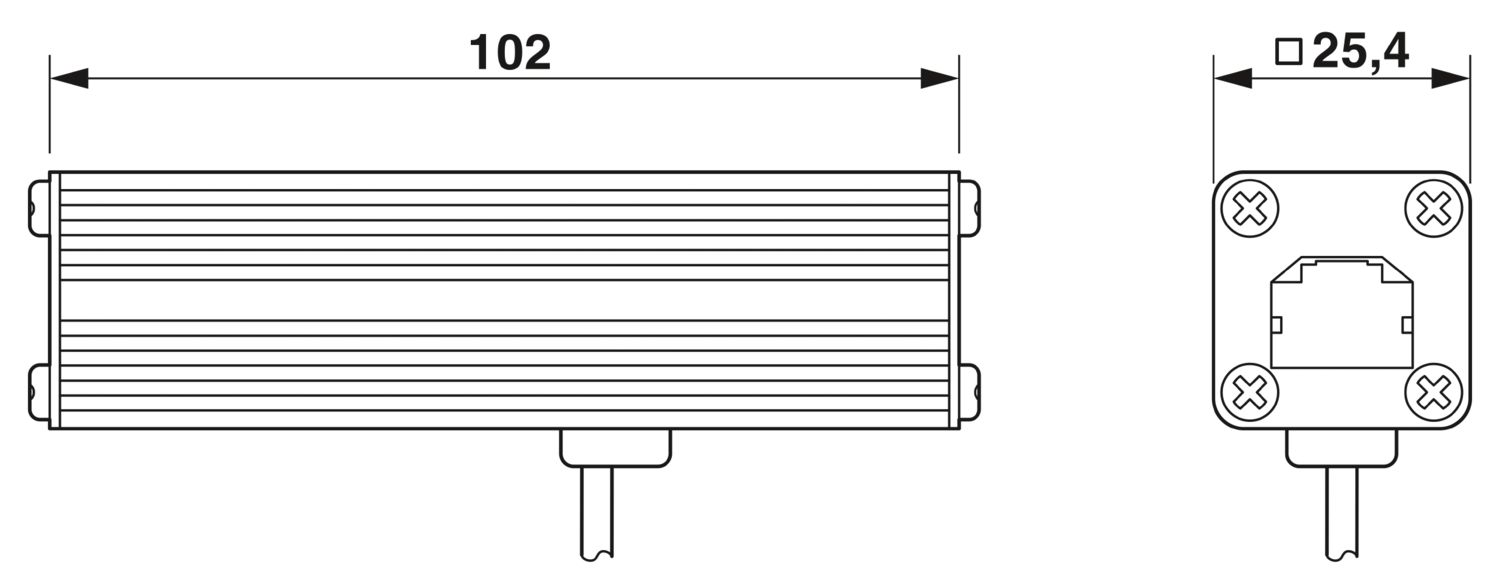

| Esquema de dimensiones |
|
| Anchura | 25,4 mm |
| Altura | 102 mm |
| Longitud | 25,4 mm |
| Material carcasa | Aluminio |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Dirección de actuación | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Tensión constante máxima UC (de hilos a tierra) | 6,2 V DC |
| Corriente activa de servicio ICa UC | ≤ 300 µA |
| Corriente de conductor de protección IPE | ≤ 1 µA |
| Corriente de descarga nominal In (8/20) µs (conductor-conductor) | 350 A |
| Corriente transitoria nominal In (8/20)µs (hilo-masa de señales) | 2,5 kA |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike | ≤ 14 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 1,4 kV |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 1,4 kV |
| Tensión residual para In (conductor-conductor) | ≤ 37 V |
| Tensión residual para In (conductor-tierra) | ≤ 70 V |
| Nivel de protección Up (conductor-conductor) | ≤ 37 V |
| Nivel de protección Up (conductor-tierra) | ≤ 1,4 kV |
| Tiempo de reacción tA (conductor-conductor) | ≤ 500 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, sim. | 0,8 dB (hasta 100 MHz, sistema de 100 Ω) |
| Frecuencia límite fg (3 dB), sim. en el sistema de 100 Ω | > 100 MHz |
| Capacidad (hilo-hilo) | 18 pF (1 MHz) |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Clase de exigencias VDE | C2 |
| C3 | |
| Normas Especificación Técnica de la información | |
| Normas/especificaciones | Draft IEC 64644-1 |
| E VDE 0845-3-1 | |
| Draft IEC 64644-1 | |
| E VDE 0845-3-1 | |
| Tipo de montaje | Adaptación de conexión específica |
