MNT-TV-SAT E
-
Disp. de protec. contra sobretensiones tipo 3
2882310

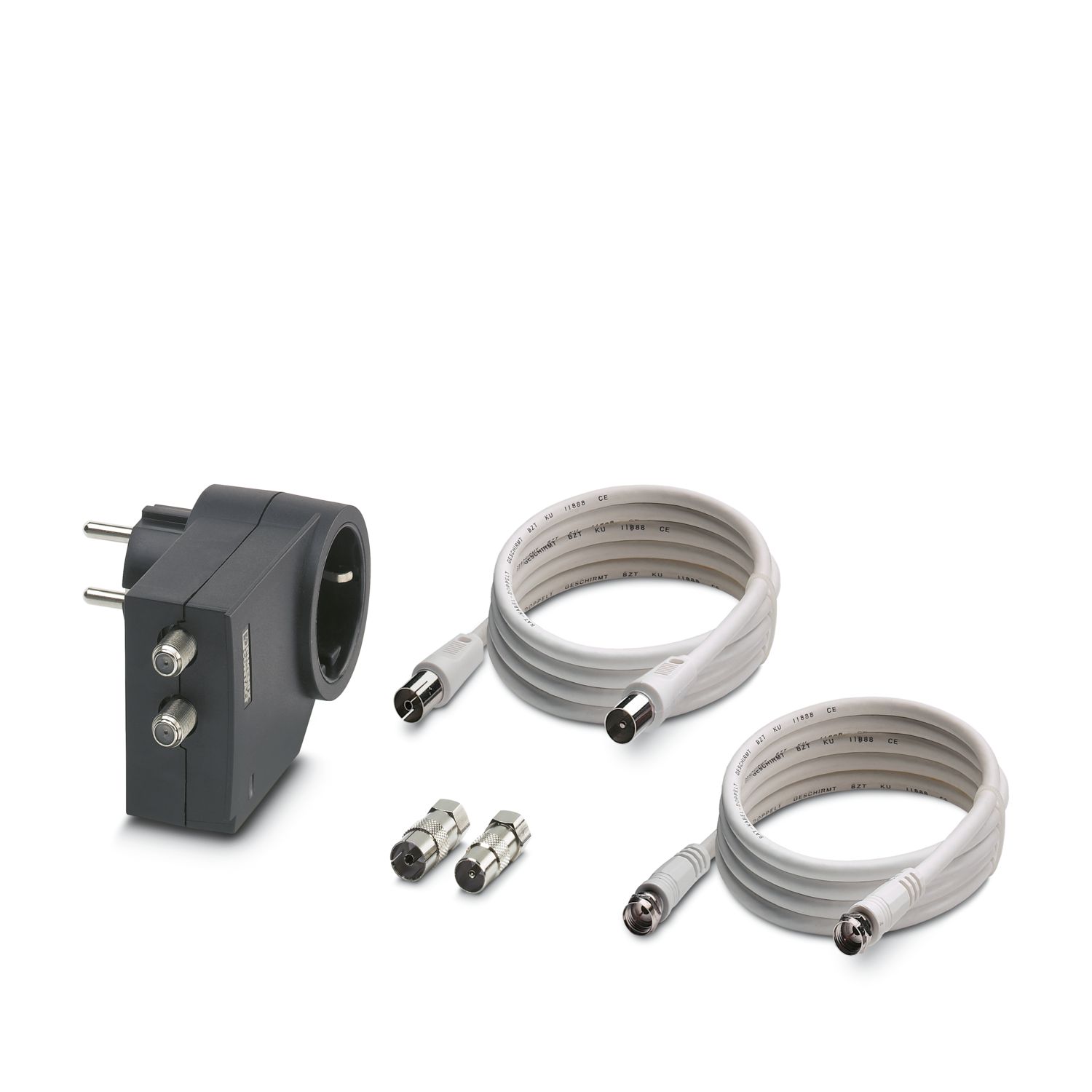

Adaptador de toma de corriente con protección contra sobretensiones para la alimentación de corriente y la conexión de señales de radios y televisores (cable, antena terrestre, instalación por satélite).
Detalles de producto
| Tipo de producto | Protección de aparatos |
| Familia de productos | MAINTRAB |
| Clase de ensayo IEC | C2 |
| C3 | |
| D1 | |
| Construcción | Adaptador |
| Se puede utilizar de la forma específica del país en | E, P |
| Mensaje Protección contra sobretensiones defectuosa | óptico |
| Tipo EN | T3 |
| Tipo de conexión | Conector F |
| Esquema de dimensiones |
|
| Anchura | 63 mm |
| Altura | 79 mm |
| Profundidad | 106,5 mm |
| Clase de inflamabilidad según UL 94 | V0/HB |
| Material carcasa | PA |
| Alimentación de corriente | |

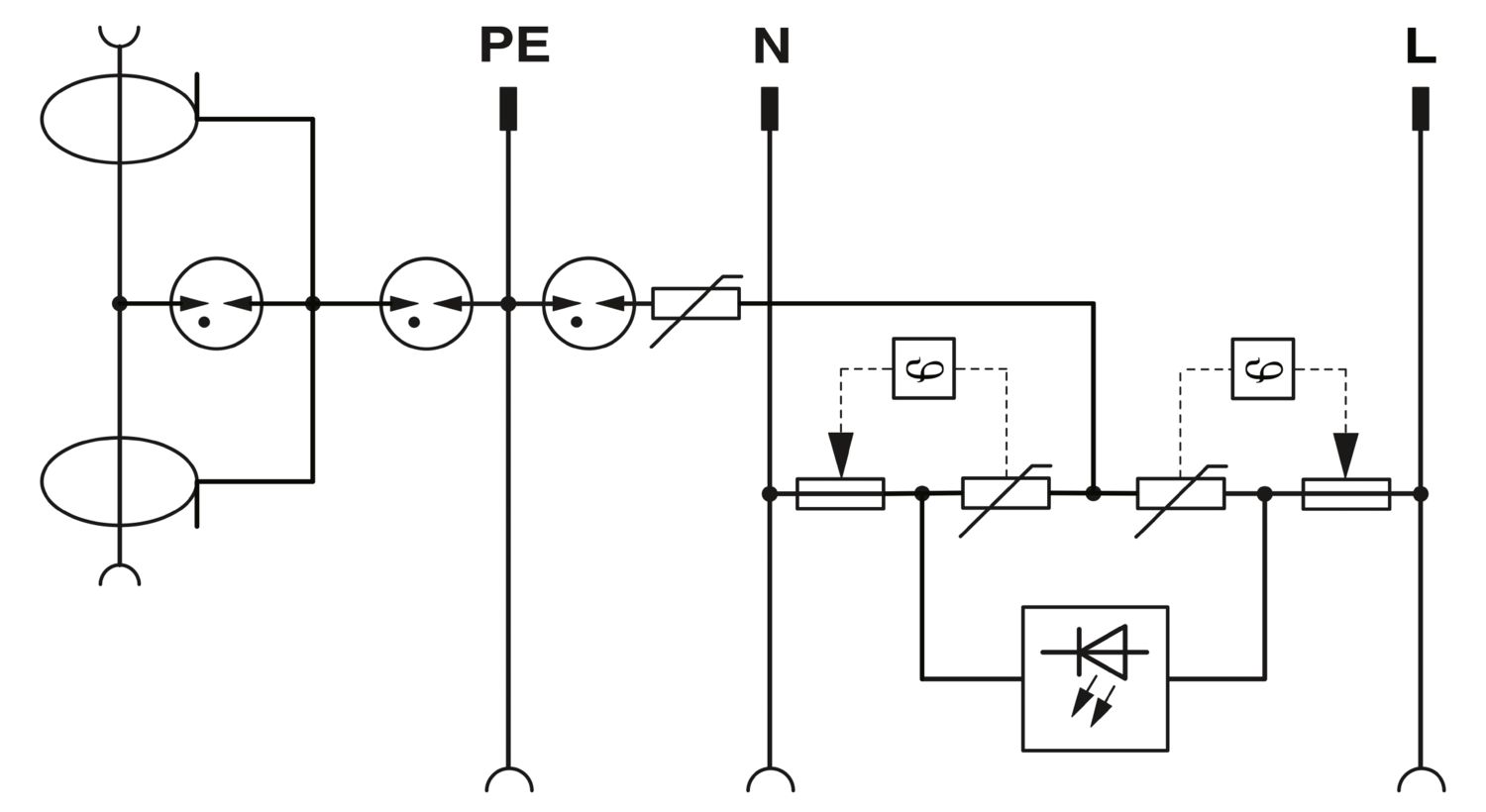

| Dirección de actuación | L-N-PE & Signal Line-Signal Line-Earth Ground |
| Frecuencia nominal fN | 50 Hz |
| 60 Hz | |
| Tensión constante máxima UC | 275 V AC (L-N) |
| Tensión constante máxima UC (L-N) | 275 V AC |
| Tensión constante máxima UC (L-PE) | 360 V AC |
| Tensión constante máxima UC (N-PE) | 360 V AC |
| Corriente de conductor de protección IPE | ≤ 1 µA |
| Corriente transitoria nominal In (8/20) µs | 3 kA |
| Corriente transitoria nominal In (8/20) µs (L-N) | 3 kA |
| Corriente transitoria nominal In (8/20) µs (L-PE) | 3 kA |
| Corriente transitoria máxima Imáx (8/20) µs | 8 kA (> 100x 1 kA) |
| Absorción de energía simétrica | 140 J (L-N) |
| Absorción de energía asimétrica | 220 J (L(N)-PE) |
| Nivel de protección Up (L-N) | ≤ 1,2 kV |
| ≤ 1 kV (con 1 kA (8/20 μs)) | |
| Nivel de protección UP (L-PE) | ≤ 1,5 kV |
| Nivel de protección Up (N-PE) | ≤ 1,5 kV |
| Tiempo de reacción tA (L-N) | ≤ 25 ns (L-N) |
| Tiempo de reacción tA (L-PE) | ≤ 100 ns |
| Corriente transitoria suma (8/20) µs | 5 kA |
| Fusible previo máximo requerido | 16 A (gL/C) |
| Resistencia al cortocircuito IP con fusible previo máx. (efectiva) | 3 kA |
| Tecnología de la información | |
| Tensión constante máxima UC | 72 V DC |
| 50 V AC | |
| Tensión constante máxima UC (de hilos a apantallado) | 72 V DC |
| 50 V AC | |
| Tensión constante máxima UC (de apantallado a tierra) | 380 V DC |
| Corriente activa de servicio ICa UC | ≤ 1 µA |
| Corriente de conductor de protección IPE | ≤ 1 µA |
| Resistencia de aislamiento Riso | ≥ 70 MΩ (Hilo-hilo) |
| ≥ 70 MΩ (pantalla-PE) | |
| Corriente transitoria nominal In (8/20) µs (conductor-pantalla) | 2,5 kA |
| Corriente transitoria nominal In (8/20) µs (pantalla-tierra) | 5 kA |
| Corriente transitoria suma (8/20) µs | 5 kA |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-pantalla) | 120 A |
| Corriente de impulso nominal Ian (10/1000) µs (pantalla-tierra) | 200 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-pantalla) spike | ≤ 700 V |
| Limitación de la tensión de salida para 1 kV/µs, (pantalla-tierra) spike | ≤ 1 kV |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-pantalla) estática | ≤ 700 V |
| Limitación de la tensión de salida para 1 kV/µs, (pantalla-tierra) estática | ≤ 1 kV |
| Tensión residual para In (conductor-pantalla) | ≤ 40 V |
| Tensión residual para In (pantalla-tierra) | ≤ 50 V |
| Nivel de protección Up (conductor-blindaje) | ≤ 700 V (C2 - 2 kA) |
| Nivel de protección Up (blindaje-tierra) | ≤ 1,2 kV (C2 - 5 kA) |
| Tiempo de reacción tA (conductor-pantalla) | ≤ 100 ns |
| Tiempo de reacción tA (pantalla-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, asim. | 0,3 dB (≤ 2,4 GHz) |
| Frecuencia límite fg (3 dB), asim. (Pantalla) en el sistema de 75 Ω | > 2,5 GHz |
| Gama de frecuencias | 0 Hz ... 2400 MHz |
| Capacidad asimétrica (pantalla) | típ. 10 pF |
| A prueba de corrientes alternas (conductor de apantallado) | 5 A - 1 s |
| A prueba de corrientes alternas (tierra de apantallado) | 10 A - 1 s |
| Tiempo de reinicialización de impulso (conductor de apantallado) | no medible |
| Modo de fallo por sobrecarga (de conductor a conductor) | Modo 3 |
| Condiciones ambientales | |
| Índice de protección | IP20 (protección de niños) |
| Temperatura ambiente (servicio) | -25 °C ... 75 °C |
| Líneas de fuga y distancias de aislamiento de aire | |
| Normas/especificaciones | EN 60664-1 / EN 61643-11 / EN 61643-1 |
| Normas Especificación Técnica de la información | |
| Normas/especificaciones | IEC 61643-1 |
| EN 61643-11/A11 | |
| IEC 60884-1 | |
| IEC 61643-21 | |
| EN 50083 - CLASS A | |
| IEC 61643-21 | |
| EN 50083 - CLASS A | |
| Tipo de montaje | Enchufar en la toma de corriente |
