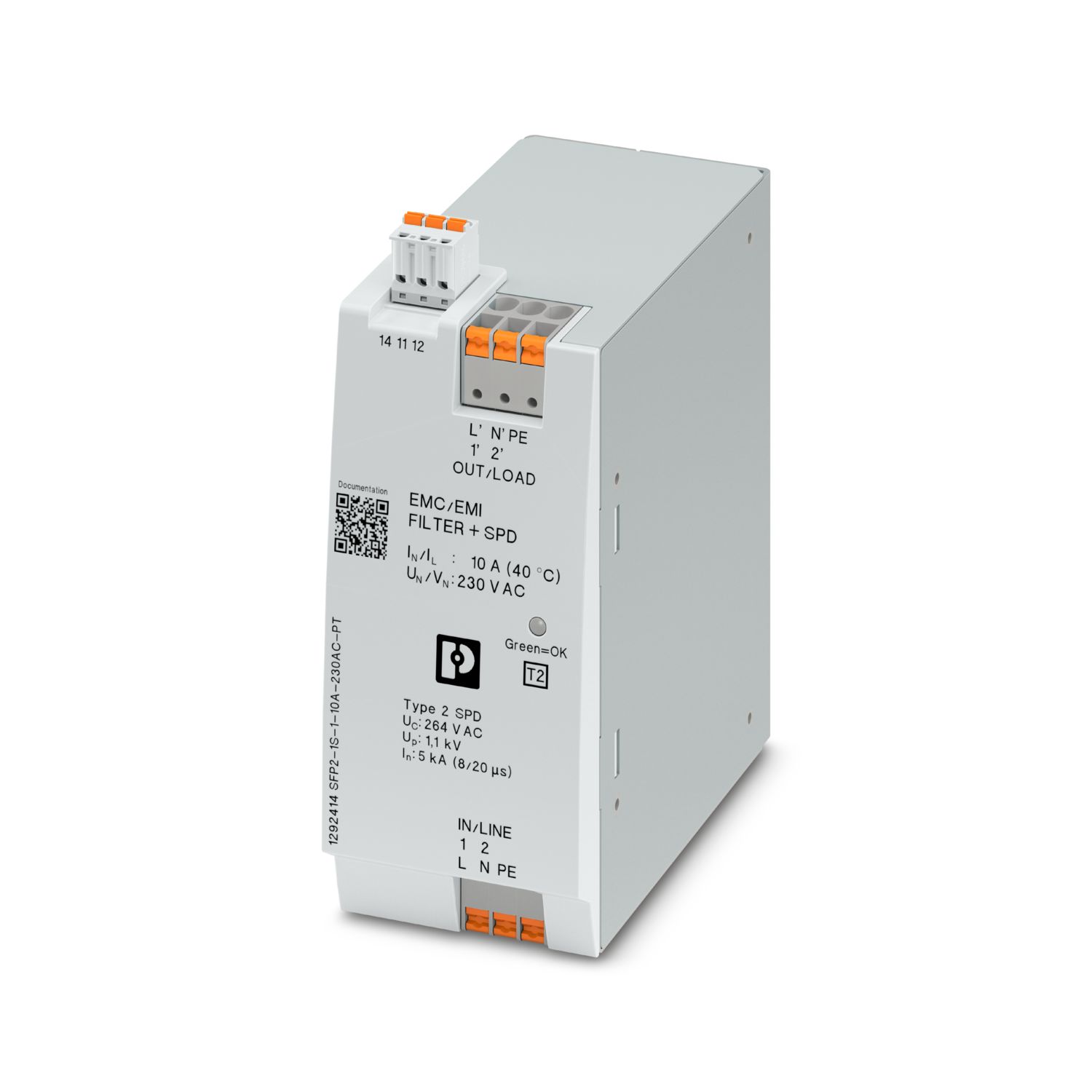

SFP2-1S-1-10A-230AC-PT
-
Disp. de protec. contra sobretensiones de filtro CEM
1292414
Filtro CEM (filtro de red) para sistemas AC monofásicos, para el montaje en NS 35, dispositivo de protección contra sobretensiones integrado (tipo 2 SPD), tensión nominal: 230 V AC, corriente nominal: 10 A
Detalles de producto
| Generalidades | |
| Observación | Solo para su utilización en sistemas de tecnología de la información entre L-PE si los cuerpos de los equipamientos eléctricos de la instalación de baja tensión están conectados con la instalación de puesta a tierra de la estación de transformadores. (Puesta a tierra común de la estación de transformadores de alta tensión y el cuerpo de la instalación de consumidores de baja tensión. RE = RA según IEC 60364-4-44:2007, figura 44.A1 y tabla 44.A1). |
| Tipo de producto | Filtro antiparasitario |
| Sistema de alimentación de corriente IEC | TN |
| TT | |
| IT | |
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Número de polos | 2 |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Clase de ensayo IEC | T2 |
| Tipo EN | T2 |
| Número de puertos | Two |
| Potencia disipada máxima con condición nominal | ≤ 2 W |
| Visualización/señal remota | |
| Denominación Conexión | Contacto de indicación remota de defecto |
| Función de conmutación | Conmutador |
| Tensión de servicio | 12 V AC ... 250 V AC |
| 250 V DC (250 mA DC) | |
| Corriente de servicio | 100 mA AC ... 1 A AC |
| 1 A DC (48 V DC) | |
| Tipo de conexión | Conexión push-in |
| Sección de conductor flexible | 0,5 mm² ... 6 mm² |
| Sección de conductor rígido | 0,5 mm² ... 4 mm² |
| Sección de conductor AWG | 20 ... 10 |
| Esquema de dimensiones |
|
| Anchura | 60 mm |
| Altura | 130 mm |
| Profundidad | 133 mm |
| Color | gris claro (RAL 7035) |
| Clase de inflamabilidad según UL 94 | V-0 |
| Material aislante | PC |
| Material carcasa | PC-GF10 |
| Metal |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Pistas de protección | L-N |
| L-PE | |
| N-PE | |
| Tensión nominal UN | 240 V AC (TN) |
| 240 V AC (TT - solo en combinación con RCD) | |
| 240 V AC (IT: véase el texto informativo) | |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC | 264 V AC |
| Corriente de carga nominal IL | 10 A (70 °C) |
| Corriente de conductor de protección IPE | ≤ 0,5 mA |
| Tensión de prueba de referencia UREF | 264 V AC |
| Corriente transitoria nominal In (8/20) µs | 5 kA |
| Nivel de protección Up | ≤ 1,1 kV |
| Comportamiento TOV en UT (L-N) | 457 V AC (5 s / modo estacionario) |
| 457 V AC (120 min / modo de error seguro) | |
| Comportamiento TOV en UT (L-PE) | 457 V AC (5 s / modo estacionario) |
| 457 V AC (120 min / modo estacionario) | |
| 1464 V AC (200 ms / modo de error seguro) | |
| Comportamiento TOV en UT (N-PE) | 1200 V AC (200 ms / modo de error seguro) |
| Tiempo de reacción tA | ≤ 100 ns |
| Capacidad (L-N) | 2x 1 µF ±20 % (X2-250 V) |
| 10 nF ±20 % (X2-275 V) | |
| Capacidad (L-PE) | 2,2 nF ±20 % (Y2-250 V) |
| Capacidad (N-PE) | 2,2 nF ±20 % (Y2-250 V) |
| Fusible previo máximo requerido | 10 A (MCB C) |

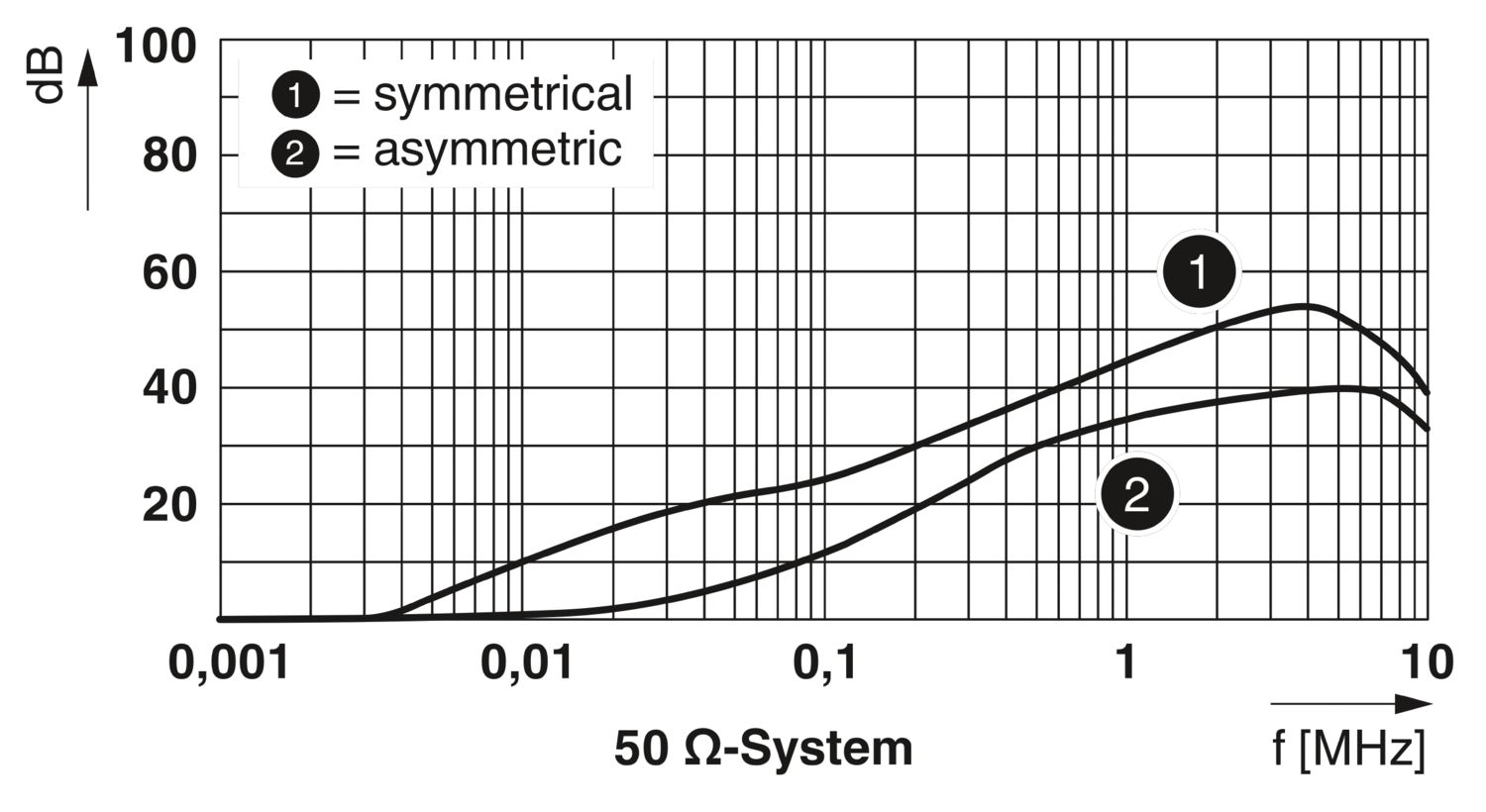

| Atenuación de inserción aE, sim. | 20 dB (≥ 100 kHz / 50 Ω) |
| Atenuación de inserción aE, asim. | 30 dB (≥ 1 MHz / 50 Ω) |
| Resistencia al cortocircuito ISCCR | 6 kA AC |
| Datos de filtro | |
| Resistor de descarga | 940 kΩ (±1 %) |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | ≤ 2000 m (s. n. m.) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 15g (Semisinusoidal/6 ms/100x ±X, ±Y, ±Z) |
| Vibración (en servicio) | 1g (1-150 Hz/10 ciclos/XYZ) |
| Normas/disposiciones | IEC 61643-11 |
| Observación | 2011 |
| Normas/disposiciones | EN 61643-11 |
| Observación | 2012 + A11:2018 |
| Normas/disposiciones | EN 60939-2 |
| Observación | 2006 + AMD1:2023 |
| Tipo de montaje | Carril simétrico: 35 mm |
Productos compatibles
Sus ventajas
Protección fiable de equipamientos sensibles frente a fallos conducidos de alta frecuencia y frente a los impulsos de sobretensión y corriente de choque
Atenuación efectiva mediante bobinas acopladas a la corriente y condensadores X e Y
Múltiples aplicaciones gracias al diseño universal de los circuitos
Efectiva protección contra sobretensiones en el lado de entrada y salida del filtro CEM
Intuitivo gracias al montaje y la instalación sencillos con tecnología de conexión push-in (PT)
