W 80/ 80-FK1,5/FS(6-2,8-0,8)
-
Cuadro de conexión
0613015

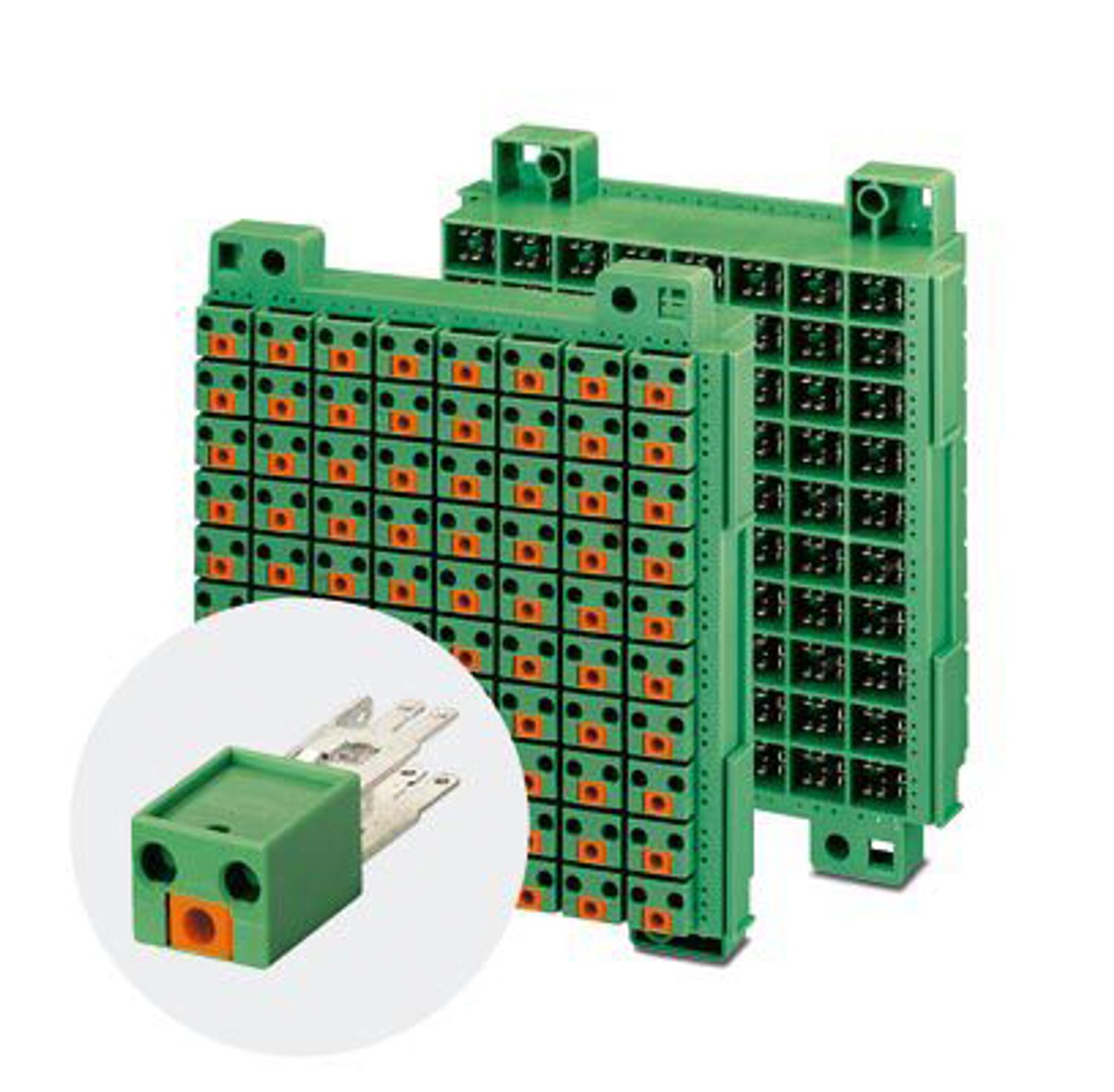

Cuadro de conexión, tipo de conexión: Conexión de enchufe plano, clase de montaje: Montaje mural, número de polos: 80, color: verde
Detalles de producto
| Tipo de producto | Borna de marshalling |
| Número de polos | 80 |
| Número de conexiones | 240 |
| Número de filas | 1 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 4 kV |
| Número de conexiones por piso | 240 |
| Conexión de enchufe plano | 6,3/2,8 x 0,8 mm |
| Conexión según norma | IEC / EN |
| Sección de conductor rígido | 0,5 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 (Convertido según IEC) |
| Sección de conductor flexible | 0,5 mm² ... 2 mm² |
| Sección de cable flexible [AWG] | 24 ... 14 (Convertido según IEC) |
| Corriente nominal | 10 A (Las indicaciones de corriente para conexiones de enchufe plano según EN 61210 son, entre otras cosas, función de la magnitud nominal, material, aislamiento de la hembra enchufable así como de la sección del conductor.) |
| Corriente de carga máxima | 10 A |
| Tensión nominal | 400 V (Las indicaciones de tensión para conexiones de enchufe plano según EN 61210 son, entre otras cosas, función de la magnitud nominal, material, aislamiento de la hembra enchufable así como de la sección del conductor.) |

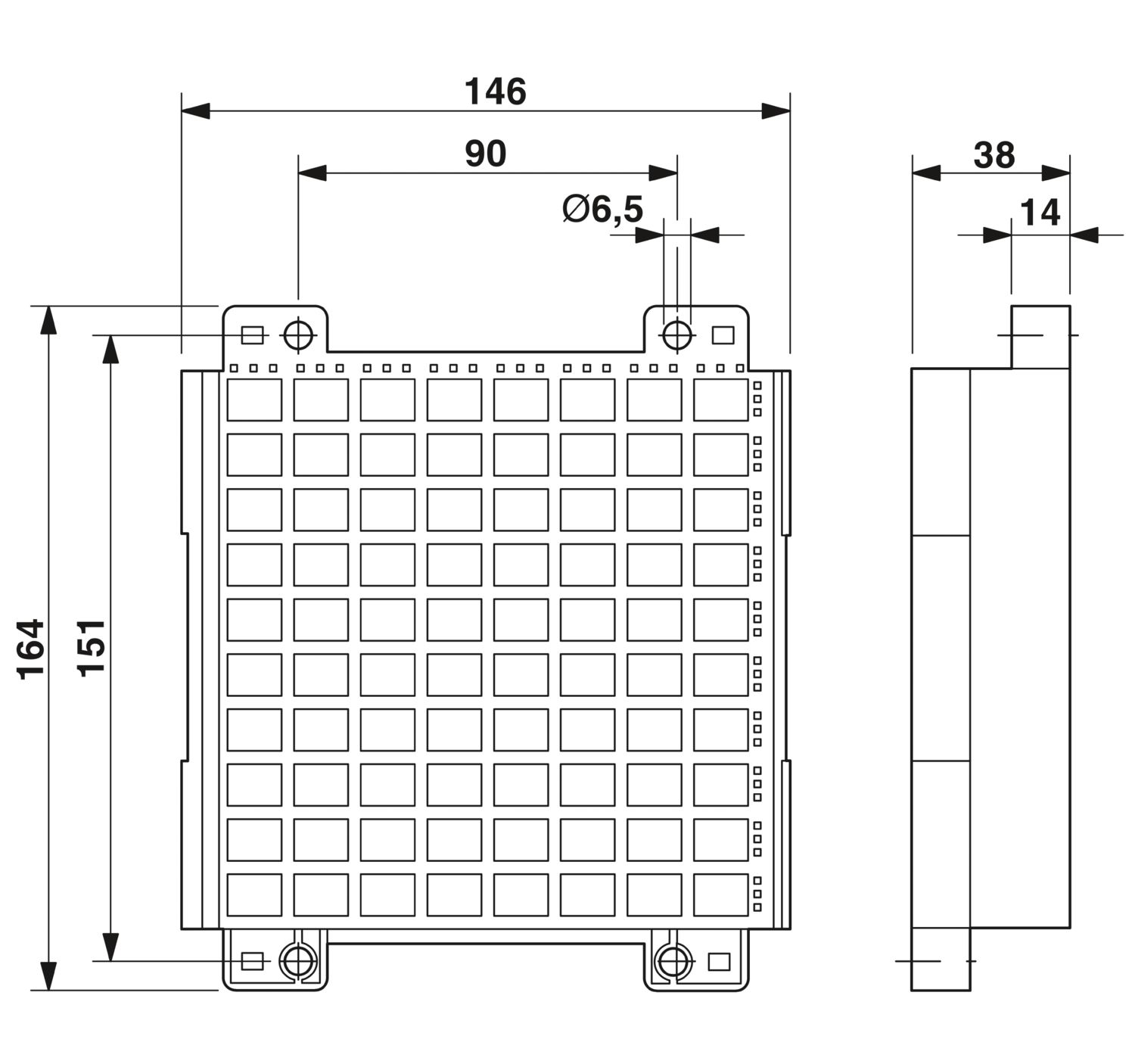

| Esquema de dimensiones |
|
| Anchura | 146 mm |
| Altura | 38 mm |
| Longitud | 164 mm |
| Color | verde |
| Clase de inflamabilidad según UL 94 | HB |
| Grupo material aislante | I |
| Material aislante | PA/F |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Conexión según norma | IEC / EN |
| Tipo de montaje | Montaje mural |
| Rack de 19" |
