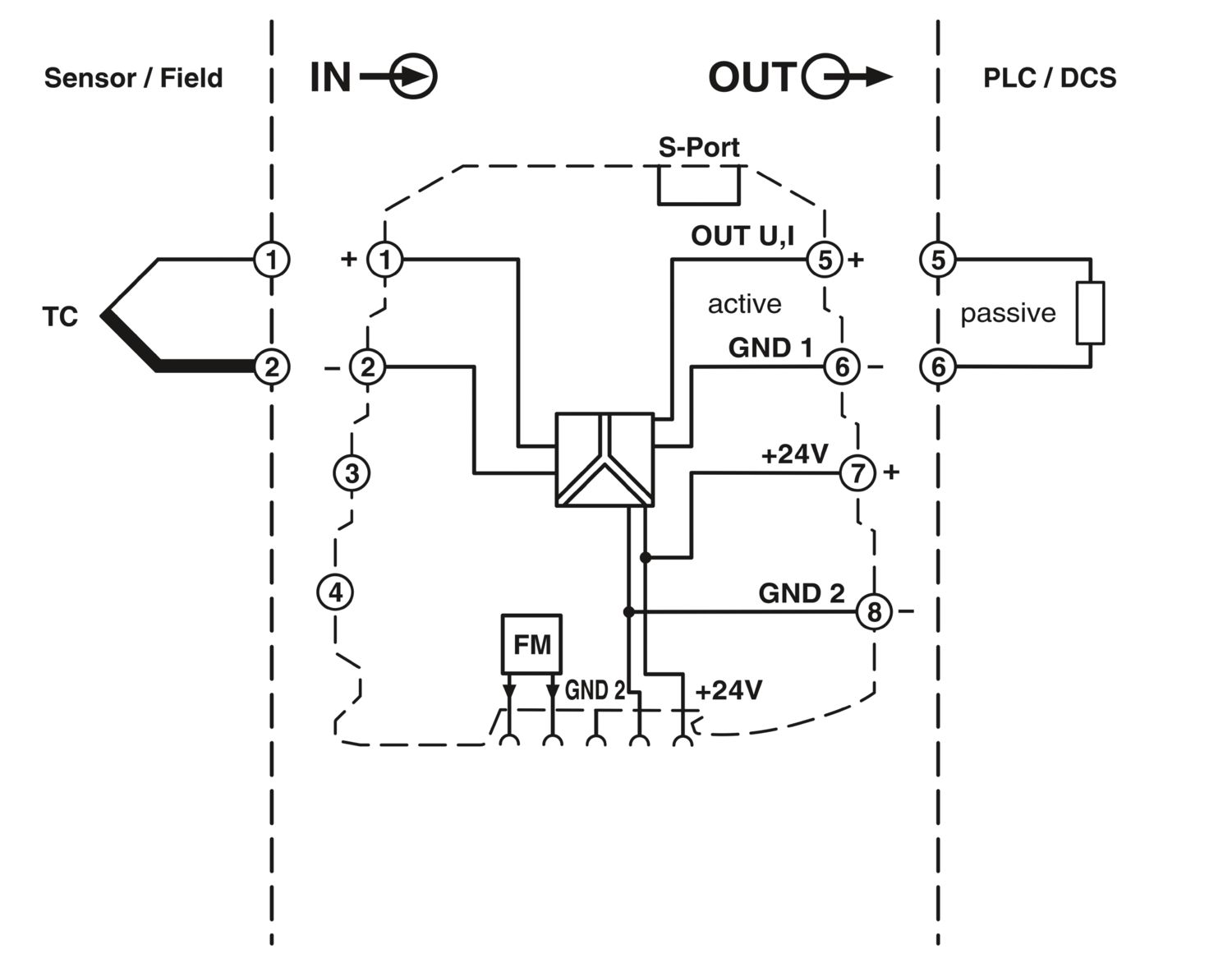

El convertidor de temperatura configurable de separación de 3 vías es apto para la conexión de termopares.
Los valores medidos se convierten en una señal lineal de corriente o de tensión.
Puede configurar el dispositivo a través de una de las soluciones de software gratuitas. Además, pueden llevarse ajustes estándar directamente en el dispositivo simplemente mediante el conmutador DIP (véase la tabla de configuración). El transductor de medición soporta la monitorización de errores.
MINI MCR-TC-UI-NC
-
Convertidores de medición de termopar
2902851
Convertidor de temperatura configurable para la conexión de termopares. Configurable mediante interruptores DIP o con la funcionalidad ampliada por software. Conexión por tornillo, configuración estándar.
Descarga gratuita disponible.
Descargas
Detalles de producto
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Tipo de producto | Temperature transmitter |
| Familia de productos | MINI Analog |
| Configuración | Conmutador DIP |
| Software | |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Funcionalidad | |
| Configuración | Conmutador DIP |
| Software | |
| Separación galvánica | Separación de 3 vías |
| Error de punto frío típico | < 2 K |
| Error de punto frío máximo | < 3 K |
| Circuito de protección | Protección contra transitorios |
| Respuesta gradual (0-99 %) | 400 ms (Modo de alta velocidad: 150 ms típica) |
| Coeficiente de temperatura máximo | ≤ 0,01 %/K |
| Error de transmisión Termopares | 0,1 % * 600 K / intervalo de medición ajustado; 0,1 % > 600 K (E, J, K, N, T, L, U, M Gost, L Gost) |
| 0,2 % * 600 K / intervalo de medición ajustado; 0,2 % > 600 K (B, R, S, A1, A2, A3) | |
| 0,2 % * 600 K / intervalo de medición ajustado; 0,2 % > 600 K (E, J, K, N, T, L, U, M Gost, L Gost); Highspeed Mode | |
| 0,4 % * 600 K/intervalo de medición ajustado; 0,4 % > 600 K (B, R, S, A1, A2, A3); Highspeed Mode | |
| Separación galvánica Entrada/salida/alimentación | |
| Tensión de aislamiento de dimensionamiento | 50 V AC/DC |
| Tensión de prueba | 1,5 kV AC (50 Hz, 60 s) |
| Aislamiento | Aislamiento básico según IEC/EN 61010 |
| Alimentación | |
| Tensión de alimentación | 9,6 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril DIN (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código de artículo 2869728), que puede encajarse en el carril DIN de 35 mm según EN 60715) |
| Absorción de corriente típica | < 27 mA (con 24 V DC) |
| Absorción de corriente máxima | 72 mA |
| Consumo de potencia | ≤ 700 mW (con IOUT = 20 mA, 9,6 V DC, carga de 500 Ω) |
| Señal | |
| Número de entradas | 1 |
| Medición | |
| Número de entradas | 1 |
| Configurable/Programable | Sí |
| Tipos de sensor utilizables (TC) | B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
| Margen de medición de temperatura | -250 °C ... 2500 °C (Rango en función del tipo de sensor, rango ajustable libremente mediante software o de -150 °C a 1350 °C en etapas mediante el conmutador DIP) |
| Rango de medición, temperatura | min. 50 K |
| Tipo de sensor: | 500 °C ... 1820 °C |
| -230 °C ... 1000 °C | |
| -210 °C ... 1200 °C | |
| -250 °C ... 1372 °C | |
| -200 °C ... 1300 °C | |
| -50 °C ... 1768 °C | |
| -50 °C ... 1768 °C | |
| -200 °C ... 400 °C | |
| -200 °C ... 900 °C | |
| -200 °C ... 600 °C | |
| 0 °C ... 2500 °C | |
| 0 °C ... 1800 °C | |
| 0 °C ... 1800 °C | |
| -200 °C ... 100 °C | |
| -200 °C ... 800 °C | |
| Señal: Tensión/corriente | |
| Número de salidas | 1 |
| Configurable/Programable | Sí |
| Señal de salida tensión | 0 V ... 5 V |
| 1 V ... 5 V | |
| 0 V ... 10 V | |
| 10 V ... 0 V | |
| Señal de salida tensión máxima | aprox. 12,3 V |
| Tensión en circuito abierto | < 17,5 V |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Señal de salida corriente máxima | 24,6 mA |
| Corriente de cortocircuito | < 31,5 mA |
| Carga/Carga de salida Salida de tensión | ≥ 10 kΩ |
| Carga/Carga de salida Salida de corriente | < 500 Ω (con 20 mA) |
| Ripple | < 20 mVPP |
| < 20 mVPP (en 500 Ω) | |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 12 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 12 |
| Datos: Interfaz IFS | |
| Tipo de conexión | S-PORT |
| Indicación de estado | LED (rojo) |
| Esquema de dimensiones |
|
| Anchura | 6,2 mm |
| Altura | 93,1 mm |
| Profundidad | 101,2 mm |
| Color | verde (RAL 6021) |
| Material carcasa | PBT |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 65 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| CE | |
| Certificado | Conformidad CE |
| UKCA | |
| Certificado | De conformidad con UKCA |
| UL, EE. UU. / Canadá | |
| Marcado | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC | |
| Homologación para la construcción naval | |
| Certificado | DNV GL TAA00002R0 |
| Datos para construcción naval | |
| Temperature | B |
| Humidity | B |
| Vibración | B |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Resistencia a interferencias | EN 61000-6-2 |
| Observación | Durante las interferencias pueden producirse ligeras desviaciones. |
| Emisión de interferencias | |
| Normas/especificaciones | EN 61000-6-4 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Observación | Deben tomarse medidas de protección contra una descarga electrostática. |
| Campo electromagnético AF | |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| Desviación típica del valor final del margen de medición | 0,15 % |
| Transitorios rápidos (Burst) | |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Desviación típica del valor final del margen de medición | 0,05 % |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Perturbaciones conducidas | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Desviación típica del valor final del margen de medición | 0,02 % |
| Separación galvánica | Separación de 3 vías |
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | discrecional |
