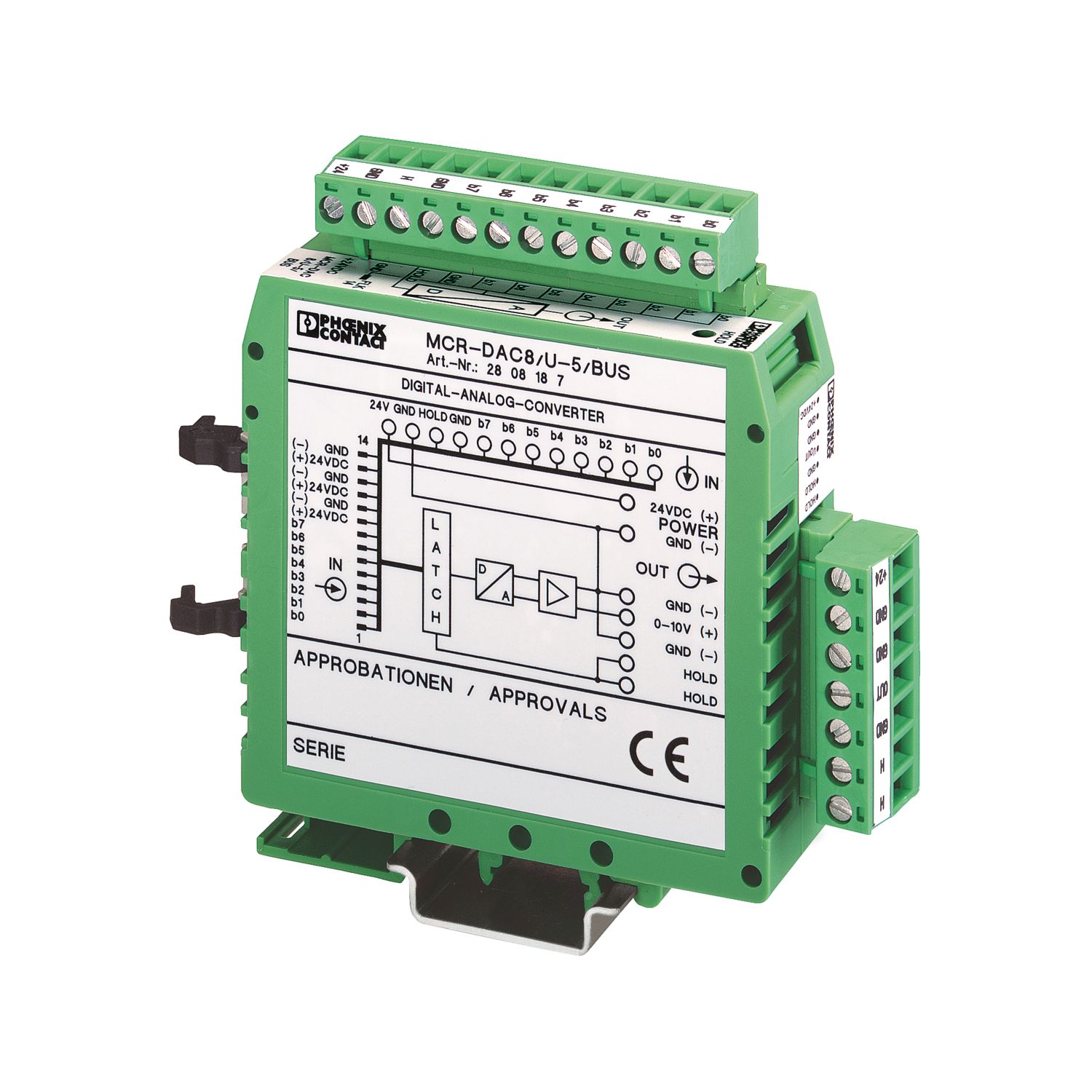

MCR-DAC 8-U-10B-BUS
-
Convertidor
2808200
Convertidor digital/analógico de 8 bits MCR, con conexión para cable plano y conector enchufable COMBICON, paso de 5,08 mm, señal de salida (+/-) 10 V
Detalles de producto
| Alimentación | |
| Tensión nominal de alimentación | 24 V DC ±10 % |
| Absorción de corriente máxima | 20 mA |
| Señal Convertidor D/A | |
| Señal de entrada digital | 8 Bit (1 signo) |
| Rango de tensión de entrada | 24 V DC ... 30 V DC |
| Nivel de señal, Señal "1" | ≥ 15 V DC |
| Nivel de señal, Señal "0" | ≤ 2 V DC |
| Señal de entrada Corriente máxima | ≤ 1 mA |
| Resistencia de entrada Entrada de tensión | ≥ 5700 Ω |
| Circuito de protección | Prot. contra sobretensiones; Diodo supresor, 36 V / 1500 W |
| Señal: Salida de tensión | |
| Señal de salida tensión | -10 V ... 10 V |
| Carga/Carga de salida Salida de tensión | ≥ 2000 Ω |
| Resolución Salidas (tensión) | aprox. 78 mV |
| Tiempo de conversión D/A | ≤ 50 µs |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |

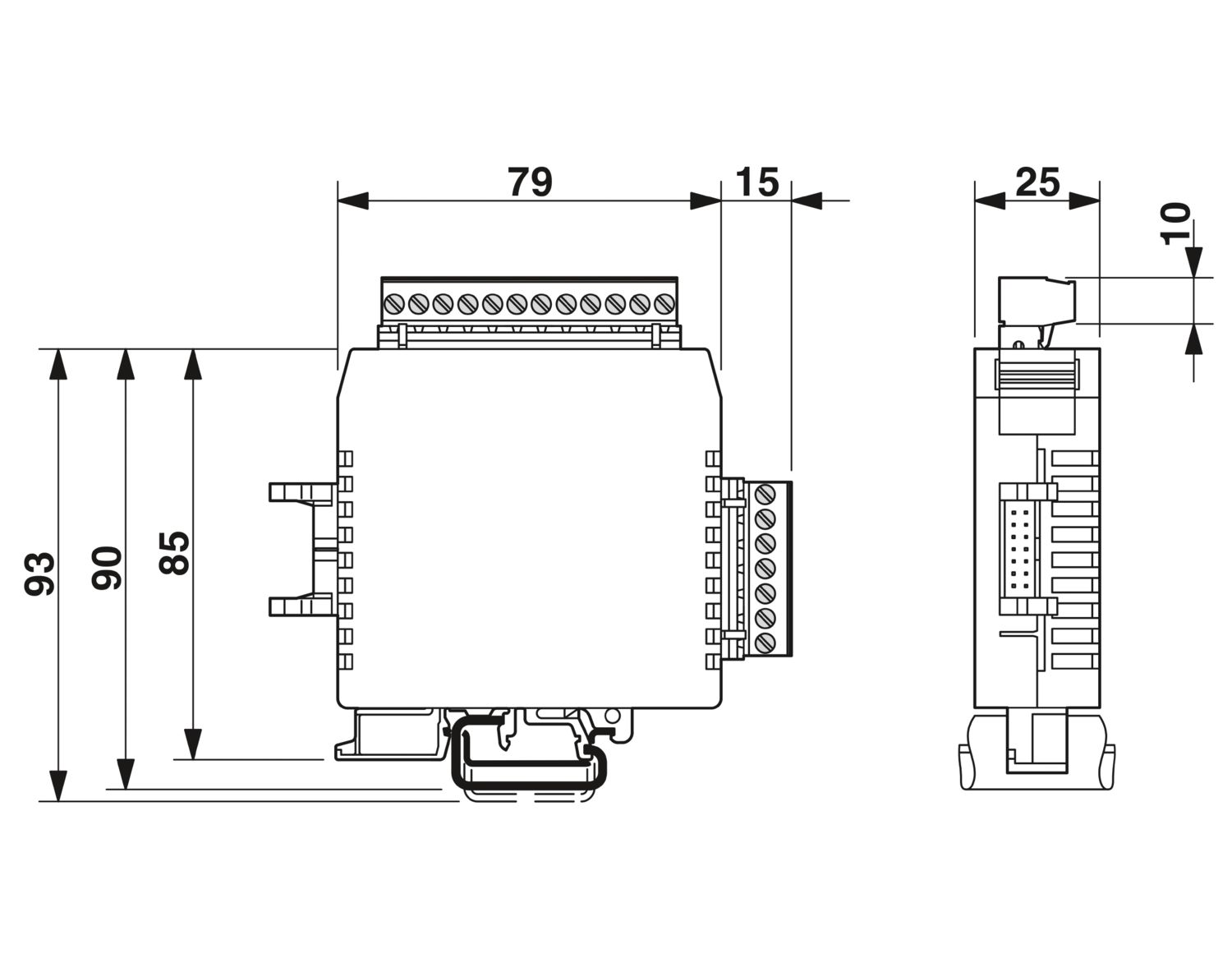

| Esquema de dimensiones |
|
| Anchura | 25 mm |
| Color | verde (RAL 6021) |
| Material carcasa | Poliamida PA sin reforzar |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | 0 °C ... 55 °C |
