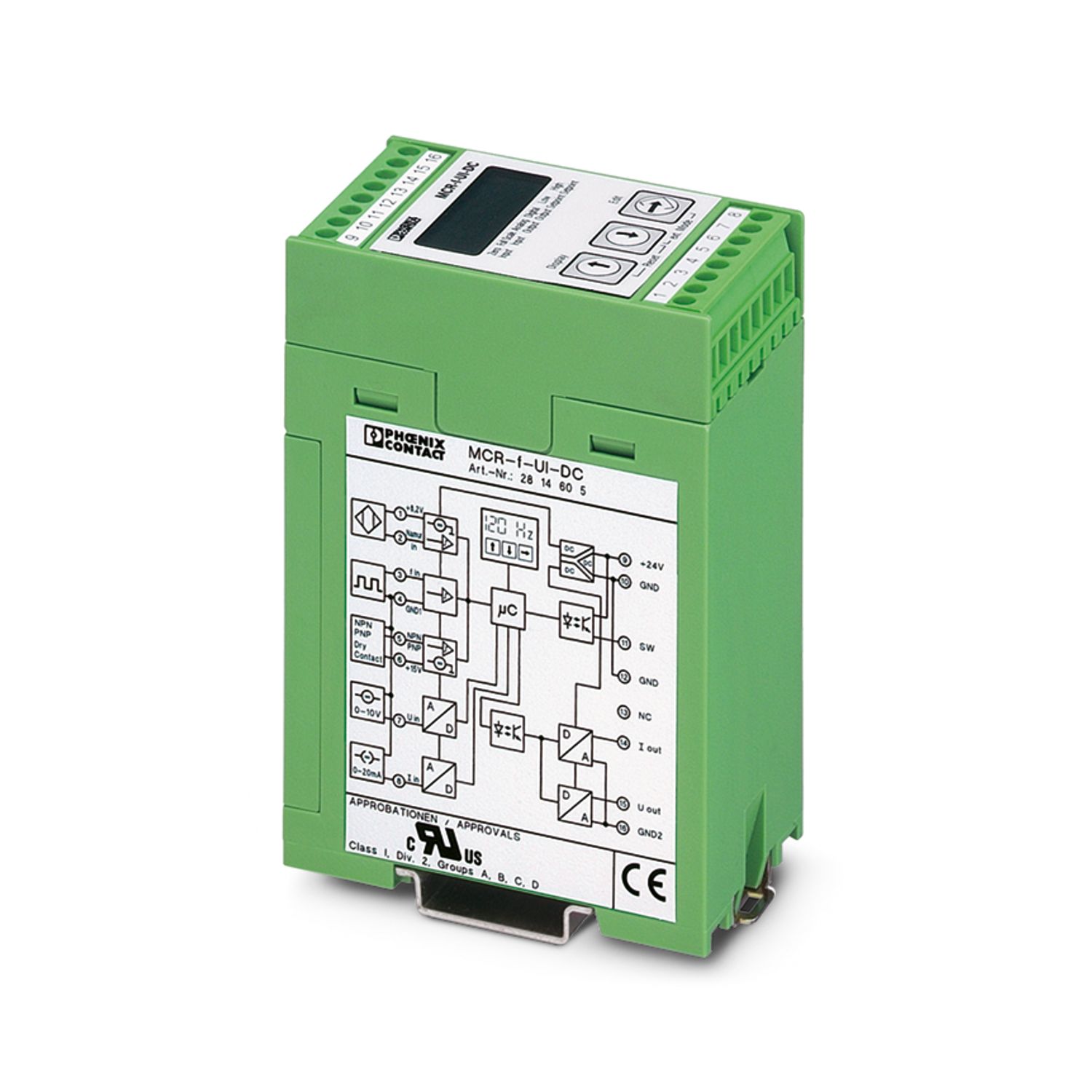

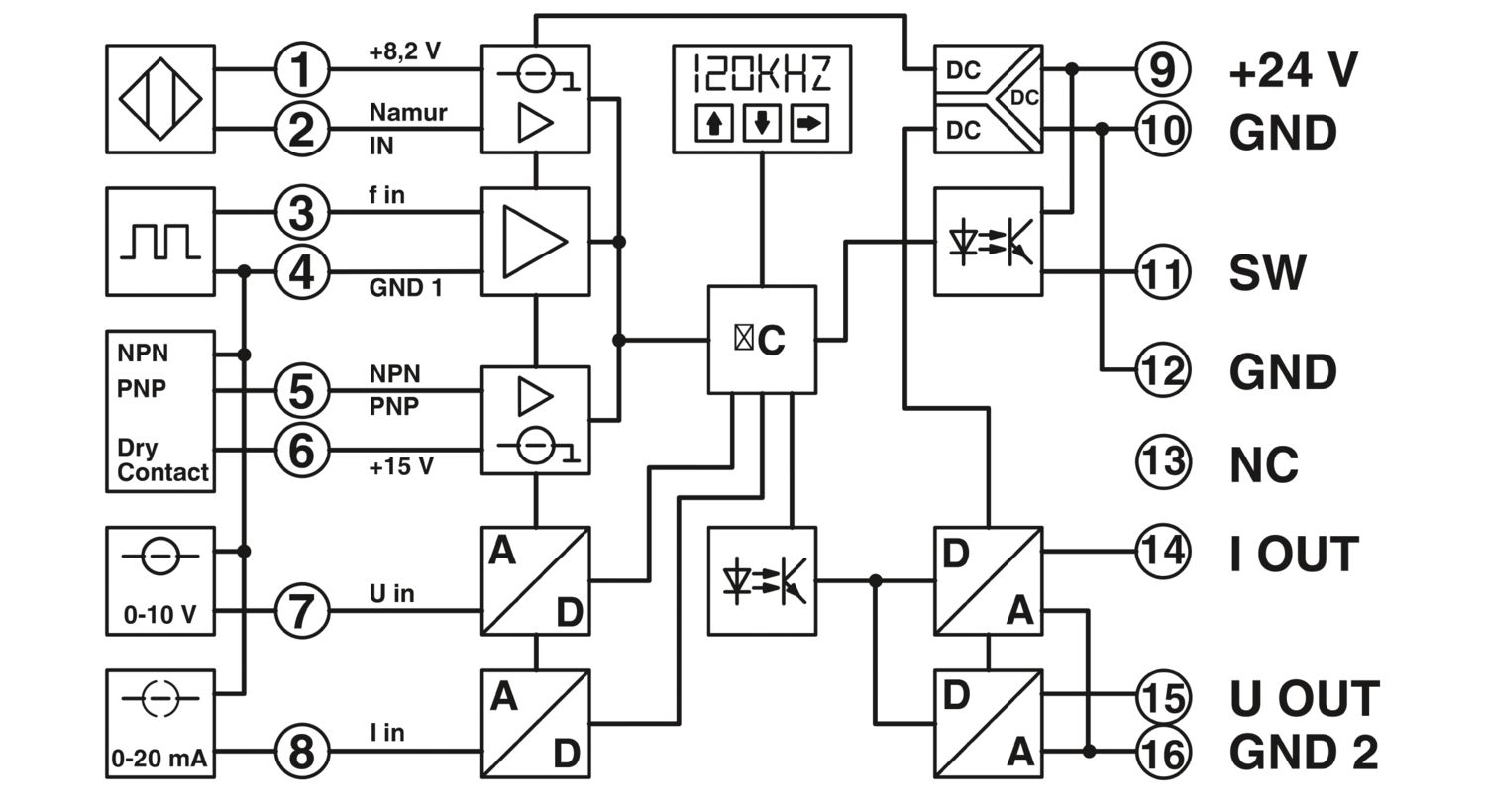

MCR-F-UI-DC
-
Convertidor de frecuencia
2814605
Convertidor de frecuencia, programable, para la conversión de frecuencias en señales analógicas, con separación de 3 vías y salida configurable
Descarga gratuita disponible.
Descargas
Detalles de producto
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Tipo de producto | Frequency value transformer |
| Elementos de operación | Teclado de membrana con 3 teclas e indicación LCD |
| Ajuste Span | ± 25 % |
| Ajuste Zero | ± 25 % |
| Separación galvánica entre la entrada y la salida | sí |
| Potencia disipada máxima con condición nominal | 1,8 W |
| Tensión de prueba Entrada/salida/alimentación | 1,5 kV (50 Hz, 1 min.) |
| Circuito de protección | Protección contra transitorios |
| Prot. contra inversión de polaridad | |
| Respuesta gradual (10-90%) | < 25 ms |
| Coeficiente de temperatura máximo | 0,015 %/K |
| Coeficiente de temperatura típico | 0,01 %/K |
| Error de transmisión máximo | ≤ 0,15 % (Del valor medido) |
| Error de transmisión típico | 0,1 % |
| Alimentación | |
| Tensión de alimentación | 20 V DC ... 30 V DC |
| Absorción de corriente máxima | < 60 mA (Sin carga, sin salida de conmutación) |
| Medición: Frecuencia | |
| Configurable/Programable | Sí |
| Fuentes de entrada utilizables | Salidas por transistor NPN/PNP |
| Detector NAMUR | |
| Contacto de relé sin potencial (contacto seco) | |
| Generador de frecuencias | |
| Tensión de alimentación del transmisor | 15 V DC |
| Corriente de alimentación del transmisor | ≤ 25 mA (Constante) |
| Nivel de señal | 2 VPP (en caso de rectángulo 0,1 Hz ... 120 kHz) |
| 2 VPP (en caso de seno 8 Hz ... 120 kHz) | |
| 13 VPP (en caso de seno 1 Hz ... 120 kHz) | |
| Señal de entrada Tensión máxima | 30 V (Incl. tensión continua) |
| Forma de impulso | discrecional |
| Tiempo de impulso | ≥ 1 µs |
| Resolución del valor de medición | > 12 bits |
| Tiempo de conversión A/D | ≤ 32 ms |
| Margen de medición de frecuencia | 0,1 Hz ... 120 kHz |
| Señal: I analog | |
| Descripción de la entrada | Entrada de corriente (función de amplificador de separación) |
| Número de entradas | 1 |
| Configurable/Programable | Sí |
| Señal de entrada Corriente | 0 mA ... 20 mA (libremente ajustable) |
| Señal de entrada Corriente máxima | 24 mA |
| Resistencia de entrada Entrada de corriente | 200 Ω |
| Resolución del valor de medición | 14 bits (full scale) |
| Respuesta gradual (10-90%) | < 25 ms |
| Tensión de alimentación | 24 V DC |
| Señal: U digital | |
| Descripción de la entrada | Entrada de tensión (función de amplificador de separación) |
| Configurable/Programable | Sí |
| Señal de entrada Tensión | 0 V ... 10 V (libremente ajustable) |
| Señal de entrada Tensión máxima | 12 V |
| Resistencia de entrada Entrada de tensión | 95 kΩ |
| Resolución del valor de medición | 14 bits (full scale) |
| Respuesta gradual (10-90%) | < 25 ms |
| Conmutar: Transistor | |
| Descripción de la salida | Conmuta la tensión de alimentación al borne SW, capacidad de carga 100 mA, no resistente a cortocircuitos |
| Señal: | |
| Número de salidas | 1 |
| Configurable/Programable | Sí |
| Señal de salida tensión | 0 V ... 10 V |
| 0 V ... 5 V | |
| 10 V ... 0 V | |
| 5 V ... 0 V | |
| Señal de salida tensión máxima | 12,5 V |
| Carga/Carga de salida Salida de tensión | ≥ 500 Ω |
| Ripple | < 20 mVPP |
| Señal: | |
| Configurable/Programable | Sí |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Señal de salida corriente máxima | 25 mA |
| Carga/Carga de salida Salida de corriente | ≤ 500 Ω |
| Ripple | < 20 mVPP |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Indicación de estado | Display LC |

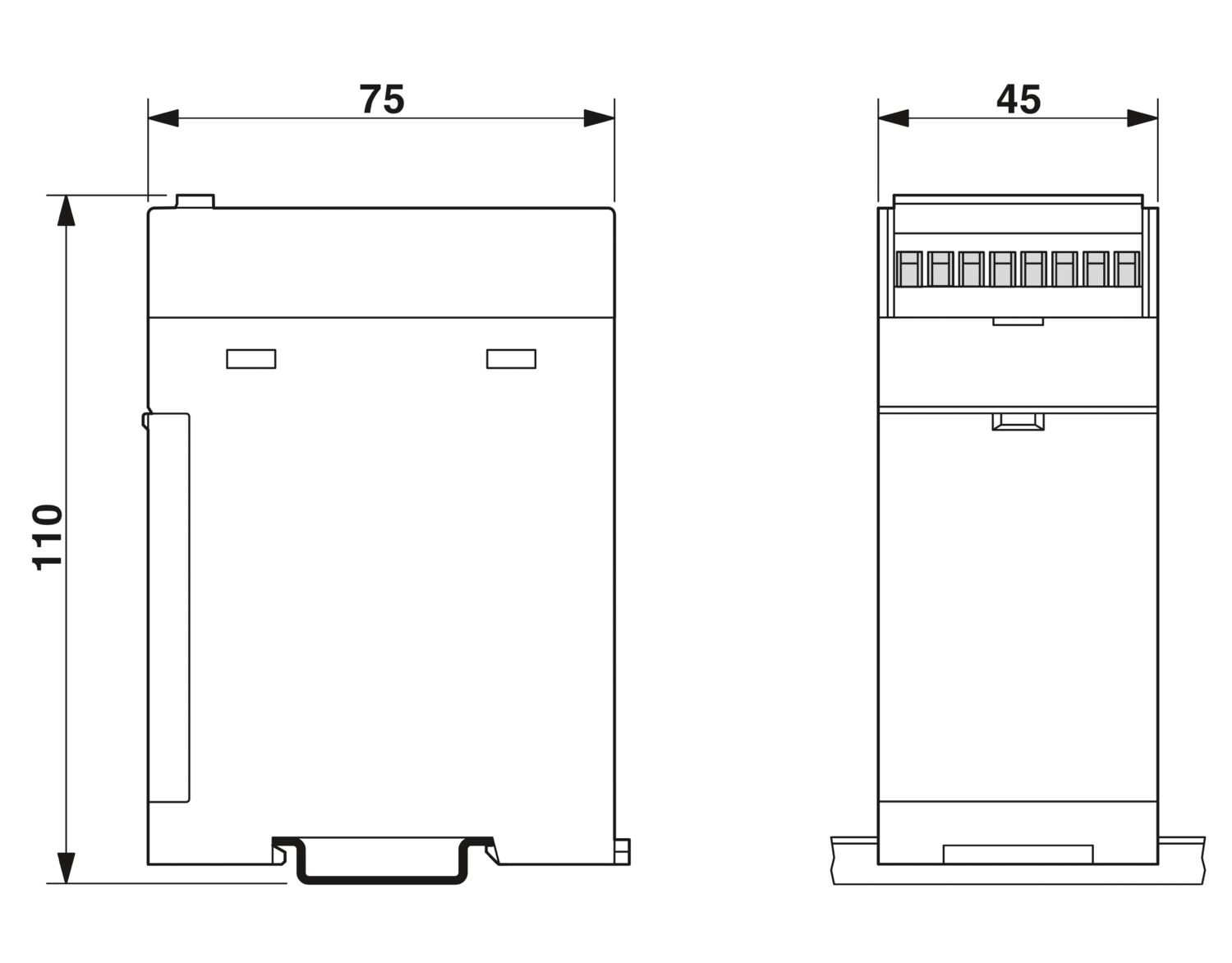

| Esquema de dimensiones |
|
| Anchura | 45 mm |
| Altura | 75 mm |
| Profundidad | 110 mm |
| Color | verde (RAL 6021) |
| Material carcasa | ASA-PC (V0) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -20 °C ... 65 °C (Para datos especificados) |
| CE | |
| Certificado | Conformidad CE |
| UL, EE. UU. / Canadá | |
| Marcado | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| GL | |
| Marcado | DNV GL |
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | discrecional |
Sus ventajas
Producto de sustitución MINI MCR-2-F-UI(-PT) 2902056 (2902058, variante push-in) en combinación con MINI MCR-2-SPS-24-15(-PT) 1033202 (1033201, variante push-in)
Programable mediante teclado de membrana o software
Indicación de la señal de salida o entrada
Separación de 3 vías
Salida analógica y salida de conmutación

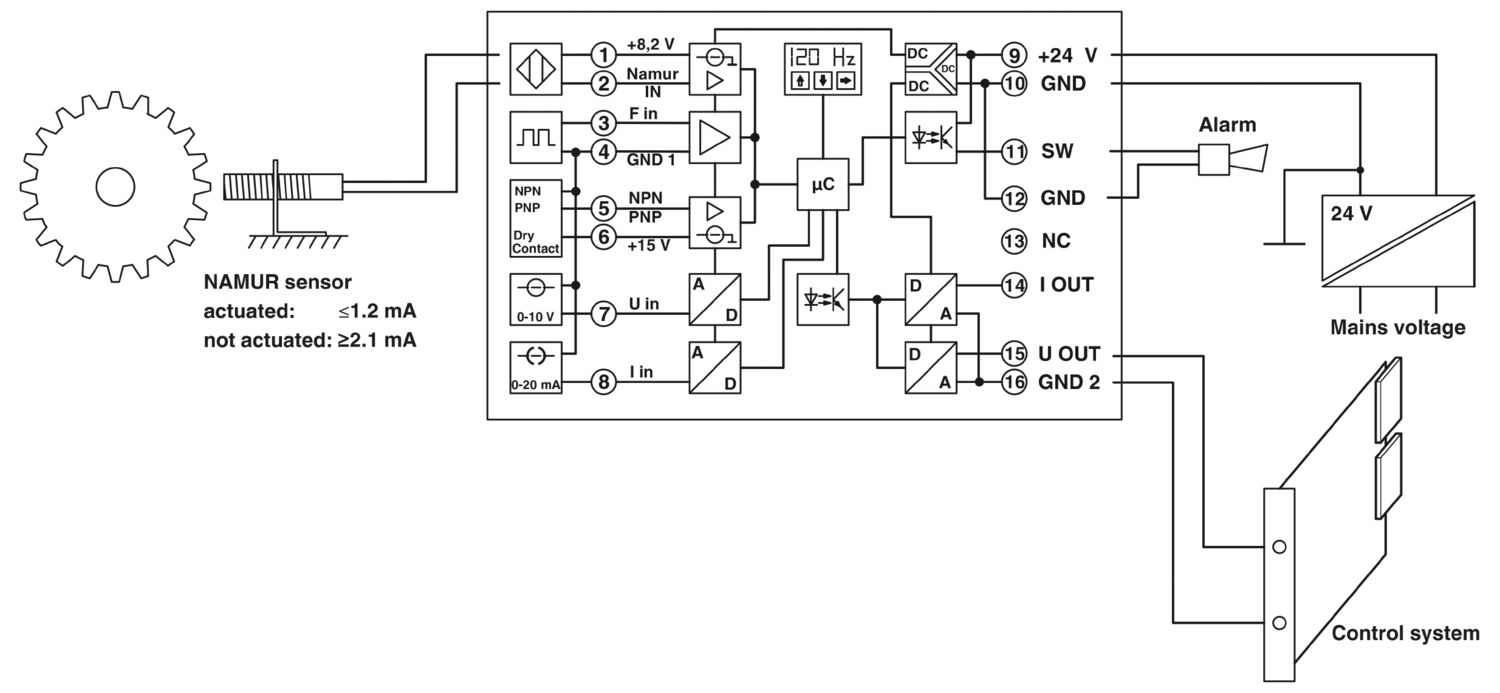

Para sensores NAMUR, contactos libres de potencial, generadores de frecuencia y salidas de transistor NPN/PNP
Frecuencias hasta 120 kHz
