CAC-CDDC1016526/D
-
Conectores para placa de circuito impreso confeccionados
1084531

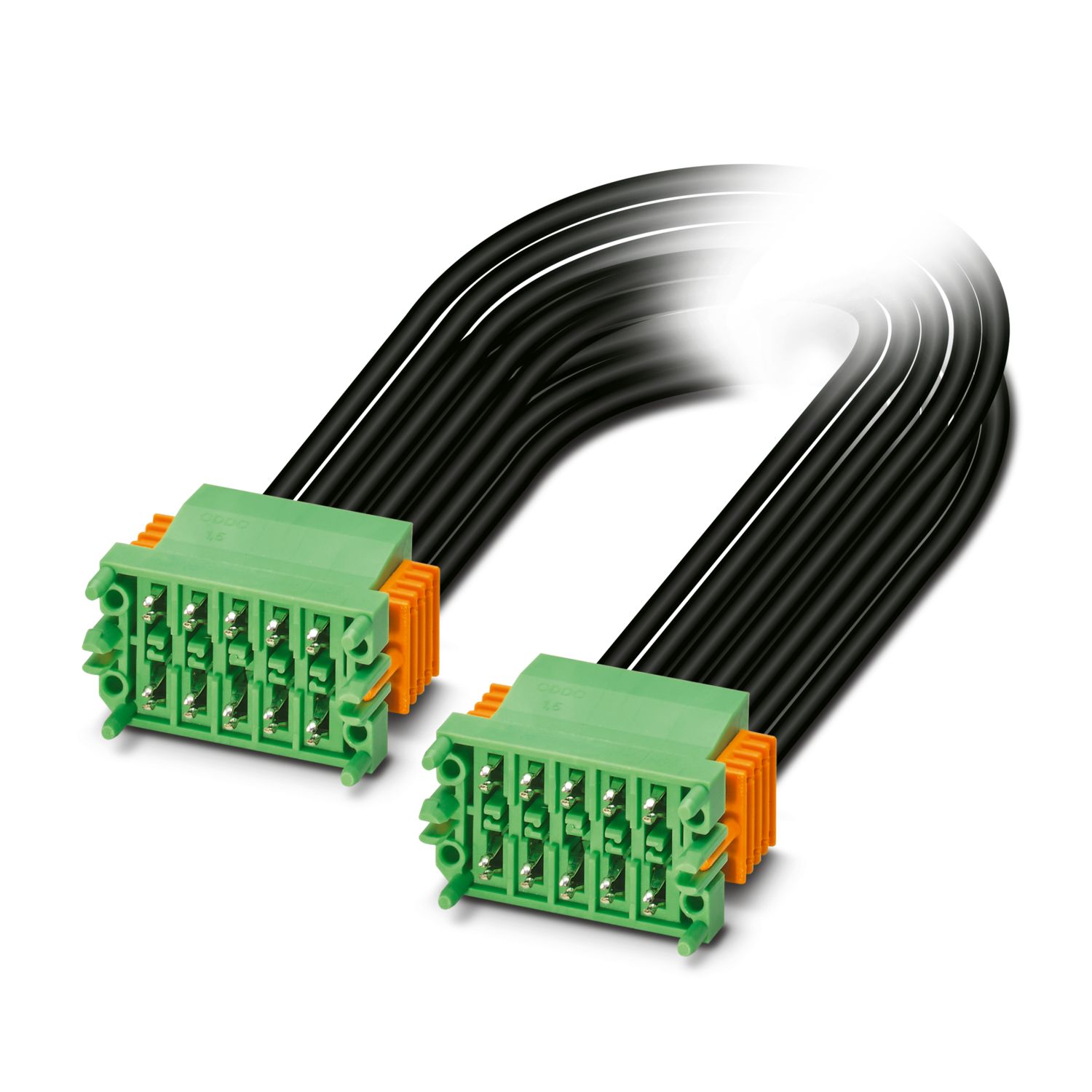

Conectores para placa de circuito impreso confeccionados / Cable de conexión con 2 conectores para placas de circuito impreso, corriente asignada: 8 A, longitud de cable: Entrada libre (0,1 ... 3,0 m), Cabecera 1: 16-polos , paso: 3,5 mm , Conexión crimpada , Color: negro, Tipo de cable:Hilo trenzado único, PVC, 20 AWG, negro, Cabecera 2: 16-polos, paso: 3,5 mm , Conexión crimpada , Color: negro, Tipo de cable:Hilo trenzado único, PVC, 18 AWG, negro, Hilo trenzado único, PVC, 20 AWG, negro
Detalles de producto
| Tipo de producto | Conectores para placa de circuito impreso confeccionados |
| Familia de productos | CC-Cabling KMAT |
| Línea de productos | COMBICON Connectors Special |
| Número de polos | 16 |
| Paso | 0,00 mm |
| Propiedades | |
| Corriente nominal IN | 8 A para el uso hasta (1,5 mm² (AWG 16)) |
| Corriente de dimensionamiento / sección de conductor | 8 A para el uso hasta (1,5 mm² (AWG 16))/ |
| Observación referente al funcionamiento | Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga. |
| Esquema de dimensiones |
|
| Paso | 0,00 mm |
| Resistencia a la tracción de uniones crimpadas | |
| Resultado | Prueba aprobada |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | AWG 20 / ≥ 60 N |
| Fuerzas al enchufar y desenchufar | |
| Resultado | Prueba aprobada |
| Número de ciclos | 25 |
| Fuerza al enchufar por polo aprox. | 4 N |
| Fuerza al desenchufar por polo aprox. | 3,5 N |
| Condiciones ambientales | |
| Temperatura ambiente (almacenamiento / transporte) | -30 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 105 °C |
| Temperatura ambiente (disposición) | -30 °C ... 105 °C (en función de la curva derating) |
| Temperatura ambiente (colocación móvil) | -10 °C ... 105 °C (en función de la curva derating) |
| Conexión 1 | |
| Familia de artículos | CDDC 1,5/..-PV |
| Paso | 3,5 mm |
| Tipo de conexión | Conexión crimpada |
| Número de polos | 16 |
| Sección nominal | 1,5 mm² |
| Brida de sujeción | Gatillo de bloqueo |
| Color | verde |
| Material aislante | PA |
| CTI según IEC 60112 | 600 |
| Conexión 2 | |
| Familia de artículos | CDDC 1,5/..-PV |
| Tipo de conexión | Conexión crimpada |
| Paso | 3,5 mm |
| Número de polos | 16 |
| Sección nominal | 1,5 mm² |
| Brida de sujeción | Gatillo de bloqueo |
| Color | verde |
| Longitud del cable | Entrada libre (0,1 ... 3,0 m) |
| UL AWM Style | 10002 |
| Apantallado | no |
| Construcción del conductor cable de señales | 7x 0,32 mm |
| Línea de señales AWG | 20 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | negro |
| Tensión nominal Cable | 300 V |
| Tensión de prueba | 1500 V |
| Temperatura ambiente (servicio) | -30 °C ... 105 °C (cable, disposición fija) |
| UL AWM Style | 10002 |
| Apantallado | no |
| Construcción del conductor cable de señales | 19x 0,25 mm |
| Línea de señales AWG | 18 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | negro |
| Tensión nominal Cable | 300 V |
| Tensión de prueba | 1500 V |
| Temperatura ambiente (servicio) | -30 °C ... 105 °C (cable, disposición fija) |
| UL AWM Style | 1569 |
| Apantallado | no |
| Construcción del conductor cable de señales | 19x 0,30 mm |
| Línea de señales AWG | 16 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | negro |
| Tensión nominal Cable | 300 V |
| Tensión de prueba | 1500 V |
| Temperatura ambiente (servicio) | -30 °C ... 105 °C (cable, disposición fija) |
Sus ventajas
Sencillo y seguro: confecciones listas para el uso y 100 % comprobadas eléctricamente
La técnica de inserción directa SKEDD permite el posicionamiento flexible en la placa de circuito impreso
Costes de componentes y proceso reducidos: simplemente enchufar manualmente y unir con seguridad frente a vibraciones
Los contactos dispuestos en doble fila permiten una elevada densidad de empaquetado con superficie de base compacta
Homologación conforme al estándar UL "Wiring Harness Traceability Program"
