SACC-P12FR-4PL-CM M - Conector - 1438155

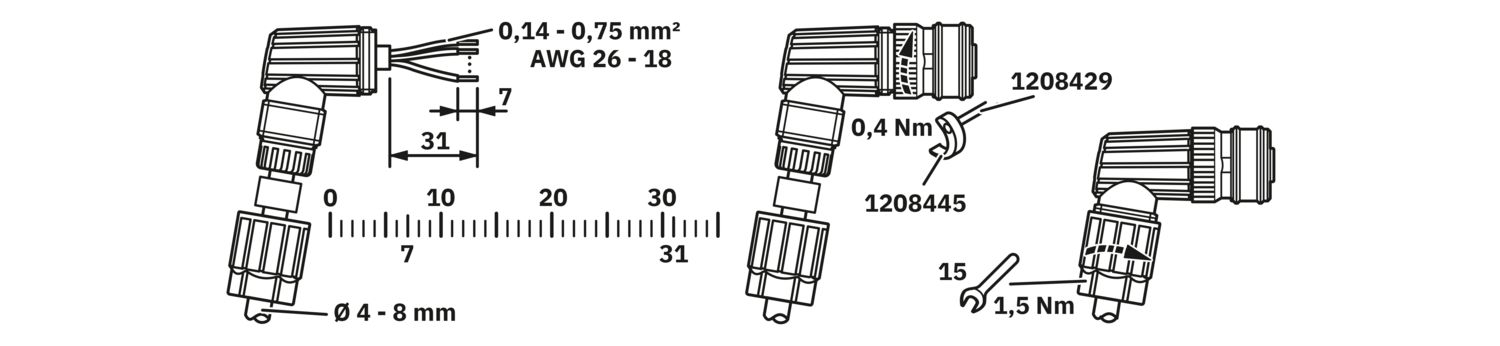

Indicaciónes de montaje	IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas.

Indicaciones de montaje	Los hilos se pueden conectar tanto con como sin punteras

Tipo de producto	Conector circular (lado del cable)
Tipo de sensor	Universal
Número de polos	4
Número de salidas de cable	1
Apantallado	no
Codificación	A
Salida de cables	acodado
Propiedades de aislamiento
Categoría de sobretensión	II
Grado de polución	3

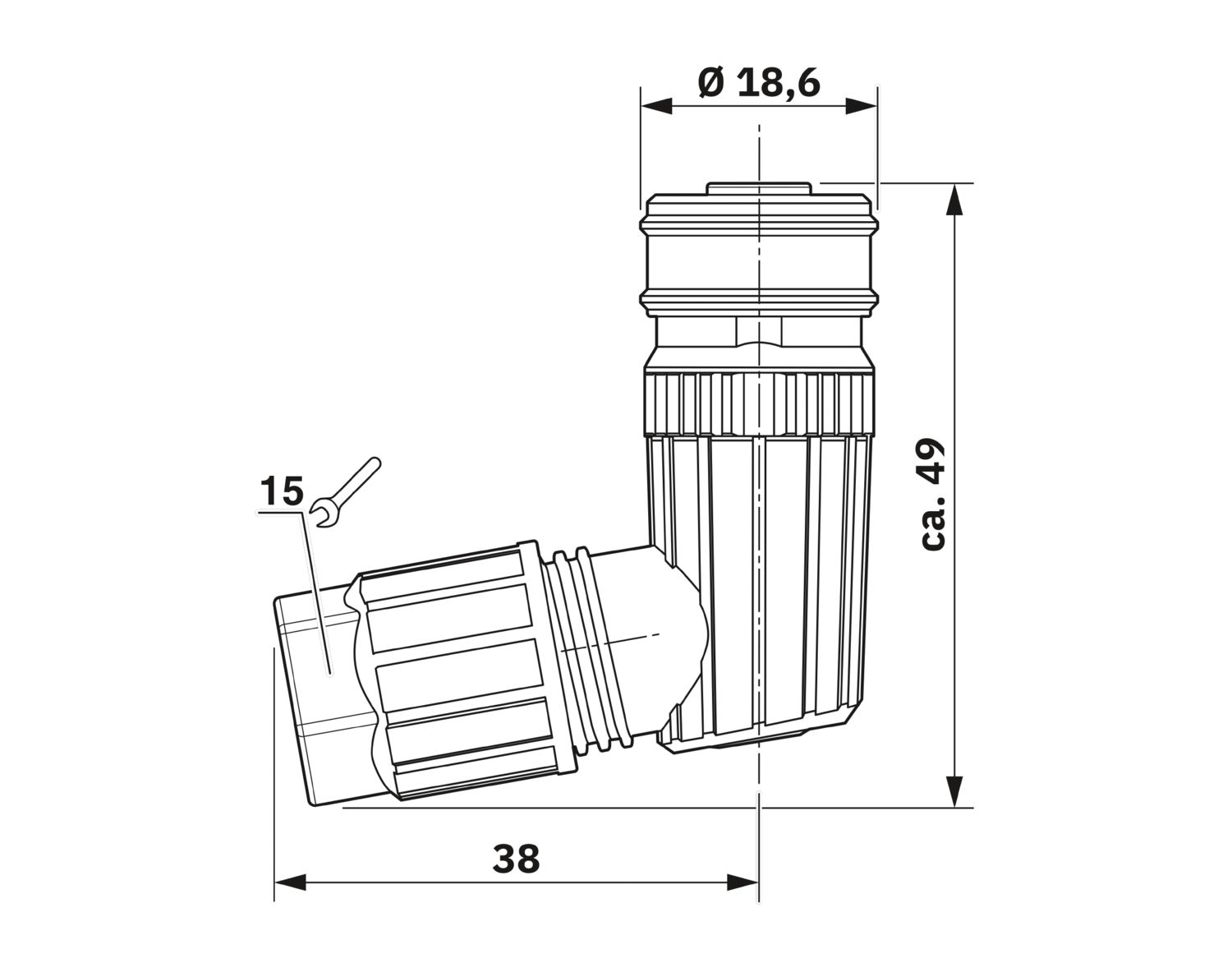

Dimensiones exteriores
Diámetro exterior	4 mm ... 8 mm

Clase de inflamabilidad según UL 94	V0
Material junta	NBR
Material cuerpo de agarre	PA 6.6
Material contacto	CuSn
Material superficie del contacto	Ni/Au
Material soporte de contactos	PA 6.6
Material conexión por tornillo	Plástico

Conexión de conductores
Tipo de conexión	Conexión por resorte push lock
Sección de conexión	0,14 mm² ... 0,75 mm² (sin puntera)
	0,08 mm² ... 0,5 mm² (con puntera)
	0,14 mm² ... 0,75 mm² (rígido)
Sección de conexión AWG	26 ... 18 (sin puntera)
	28 ... 20 (con puntera)
Longitud a desaislar del conductor individual	7 mm
Par de apriete	0,4 Nm (Inserto de machos con casquillo de acoplamiento)
	1,5 Nm (Tuerca de apriete con casquillo de acoplamiento)
Asignación de conexiones
Contacto \| Color (denominación de señal) \| Contacto (opcional)	1 = BN
	2 = WH
	3 = BU
	4 = BK

Tensión transitoria de dimensionamiento	2,5 kV
Resistencia de contacto	≤ 5 mΩ
Resistencia de aislamiento	≥ 100 MΩ
Tensión nominal U_N	250 V AC
	250 V DC
Corriente nominal I_N	4 A (2 A al utilizar conductores de 0,14 mm²)

Datos mecánicos
Ciclos de enchufe	≥ 100

Tipo de señal/categoría	Universal
Longitud pelado de conductores individuales	7 mm

Condiciones ambientales
Índice de protección	IP65
	IP67
Temperatura ambiente (servicio) (Conector macho/conector hembra)	-40 °C ... 85 °C (macho / hembra)

Código de artículo	1438155
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de producto	AF2CEA
GTIN	4063151815523
Peso por unidad (incluido el embalaje)	24.9 g
Peso por unidad (sin incluir el embalaje)	22.22 g
País de origen	DE

Sus ventajas

Conexión Push-Lock con ahorro de tiempo: conexión y desconexión sin herramientas de los conductores mediante apertura de la palanca de contacto

Conexión intuitiva: asignación sencilla de los diferentes hilos trenzados con rotulación numérica y de color de la palanca de contacto

Push-in Technology integrada: conductores rígidos y pretratados mediante inserción directa y sencilla

Conexión resistente a los choques y a las vibraciones: la tecnología de conexión por resorte garantiza un contacto fijo y seguro

Ahorro de tiempo gracias a la instalación con bloqueo rápido Push-Pull

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
