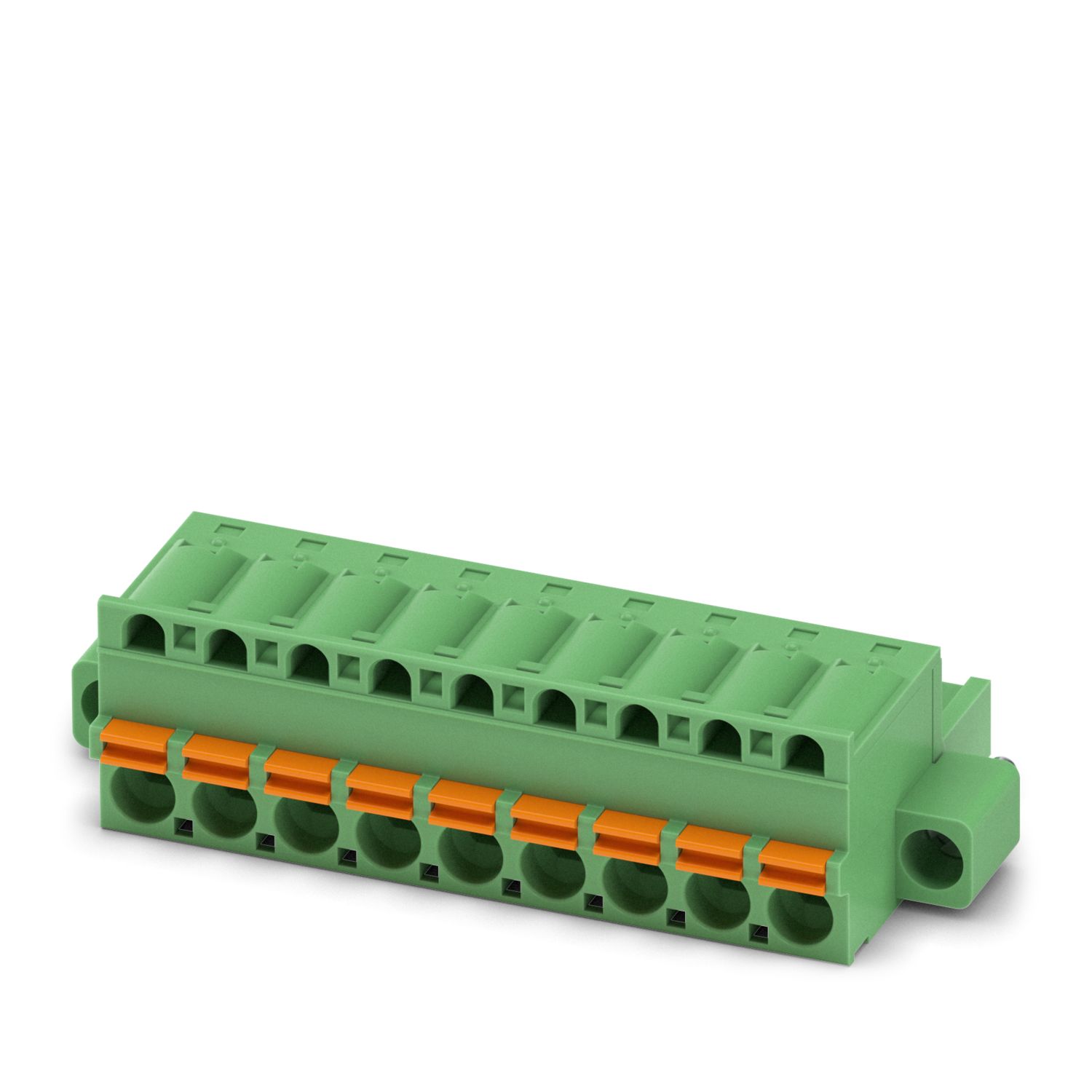

Conector de placa de circuito impreso, sección nominal: 2,5 mm2, color: verde, corriente nominal: 12 A, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 9, número de filas: 1, número de polos: 9, número de conexiones: 9, familia de artículos: FKC 2,5/..-STF-EX, paso: 5,08 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - Gancho de sujeción, sistema enchufable: COMBICON MSTB 2,5 EX, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (tornillo), tipo de embalaje: empaquetado en caja
| Tipo de producto | Conector de placa de circuito impreso |
| Familia de productos | FKC 2,5/..-STF-EX |
| Línea de productos | COMBICON Connectors M |
| Construcción | Estándar |
| Número de polos | 9 |
| Paso | 5,08 mm |
| Número de conexiones | 9 |
| Número de filas | 1 |
| Número de potenciales | 9 |
| Brida de sujeción | Sujeción aérea (tornillo) |
| Propiedades | |
| Corriente nominal IN | 12 A |
| Tensión nominal UN | 176 V |
| Corriente de dimensionamiento / sección de conductor | 12 A/2,5 mm² |
| Homologación Ex | |
| Marcado | 0344 II 2GD / Ex eb IIC Gb |
| Certificado de examen de tipo CE | KEMA 10ATEX0196 U |
| Certificado IECEx | IECEx KEM 10.0093U |
| Tecnología de conexión | |
| Construcción | Estándar |
| Sistema de conectores | COMBICON MSTB 2,5 EX |
| Sección nominal | 2,5 mm² |
| Tipo de conexión del contacto | Hembra |
| Bloqueo | |
| Sistema de bloqueo | Bloqueo por tornillo |
| Brida de sujeción | Sujeción aérea (tornillo) |
| Par de apriete | 0,25 Nm ... 0,3 Nm (En caso de condiciones climáticas extremas, recomendamos el par de apriete mínimo.) |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte push-in |
| Dirección de conexión Conductor/placa de circuito impreso | 0 ° |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1,5 mm² |
| Longitud de pelado | 10 mm |
| Datos sobre punteras sin collar aislante | |
| tenaza de crimpado recomendada | 1212034 CRIMPFOX 6 |
| Datos sobre punteras con collar aislante | |
| tenaza de crimpado recomendada | 1212034 CRIMPFOX 6 |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de contacto (capa superior) | Estaño (4 - 8 µm Sn) |
| Datos del material - carcasa | |
| Color (Carcasa) | verde (6021) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Datos del material: elemento de accionamiento | |
| Color (Elemento de accionamiento) | naranja (2003) |
| Material aislante | PBT |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Esquema de dimensiones |
|
| Paso | 5,08 mm |
| Anchura [w] | 55,82 mm |
| Altura [h] | 15 mm |
| Longitud [l] | 25,73 mm |
| Brida | |
| Par de apriete | 0,25 Nm ... 0,3 Nm (En caso de condiciones climáticas extremas, recomendamos el par de apriete mínimo.) |
| Observación referente al funcionamiento | Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga. |
| Tipo de embalaje | empaquetado en caja |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 176 V | 12 A | 0,2 - 2,5 |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 176 V | 12 A | 0,2 - 2,5 |
