SACC-E-M12MS-4CON-PG9/0,5 FFVAX - Conect. enchuf. para apar. pared delant.

1239605

Conect. enchuf. para apar. pared delant., 3-polos, Conector macho, recto, M12, codificación: A, a extremo de cable libre, Montaje frontal, Pg9, Hilos trenzados individuales, longitud de cable: 0,5 m, 0,34 mm², Hilo trenzado TPE, encapsulado, El artículo no contiene plomo según la directiva RoHS II sin la excepción 6c (Pb< 0,1 %)

Detalles de producto

Indicación de seguridad
Indicaciones de seguridad	ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales.
	• ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos.
	• ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia.
	• Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones.
	• En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno.
	• Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada.
	• Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products).
	• El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes.
	• Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra
	• Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas.
	• Tenga en cuenta los datos técnicos correspondientes. Encontrará los datos: o en el producto o en la etiqueta del embalaje o en la documentación suministrada o en la página web phoenixcontact.com/products seleccionando el producto
	• Utilice únicamente la herramienta que recomienda Phoenix Contact
	• No cierre los conectores enchufados con un capuchón. Encontrará el accesorio adecuado en la sección de accesorios del artículo, en phoenixcontact.com/products
	• Compruebe que la tierra funcional o de protección esté correctamente conectada.
	• Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3
	• El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12).

Tipo de montaje	Montaje frontal Pg9

Tipo de producto	Conectores circulares (lado del equipo)
Aplicación	Señal
Número de polos	3
Número de salidas de cable	1
Apantallado	no
Codificación	A
Tipo de rosca	M12
Propiedades de aislamiento
Categoría de sobretensión	II
Grado de polución	3

Material Material de sellado	PUR (encapsulado)
Clase de inflamabilidad según UL 94	V0
Material junta	FKM
Material contacto	CuZn
Material superficie del contacto	Ni/Au
Material soporte de contactos	PA 66 GF
Material conexión por tornillo	Acero inoxidable
Material Conductor	Conductor Cu estañado

Tensión transitoria de dimensionamiento	2,5 kV
Resistencia de contacto	≤ 3 mΩ
Resistencia de aislamiento	≥ 100 MΩ
Tensión nominal U_N	250 V
Corriente nominal I_N	4 A
Resistencia máx. del conductor	57,6 mΩ/m

Conexión de conductores
Tipo de conexión	Hilos trenzados individuales
Tipo de conexión del contacto	Macho
Sección de conductor	0,34 mm²
Par de apriete	2 Nm ... 3 Nm

Conexión 1
Construcción cabecera	Conector macho
Salida de cables cabecera	recto
Tipo de rosca cabecera	M12
Codificación	A
Conexión 2
Construcción cabecera	extremo de cable libre

Longitud del cable	0,5 m
Tipo de cable	Hilo trenzado TPE
Diámetro de conductor incl. aislamiento	1,2 mm ±0,07 mm

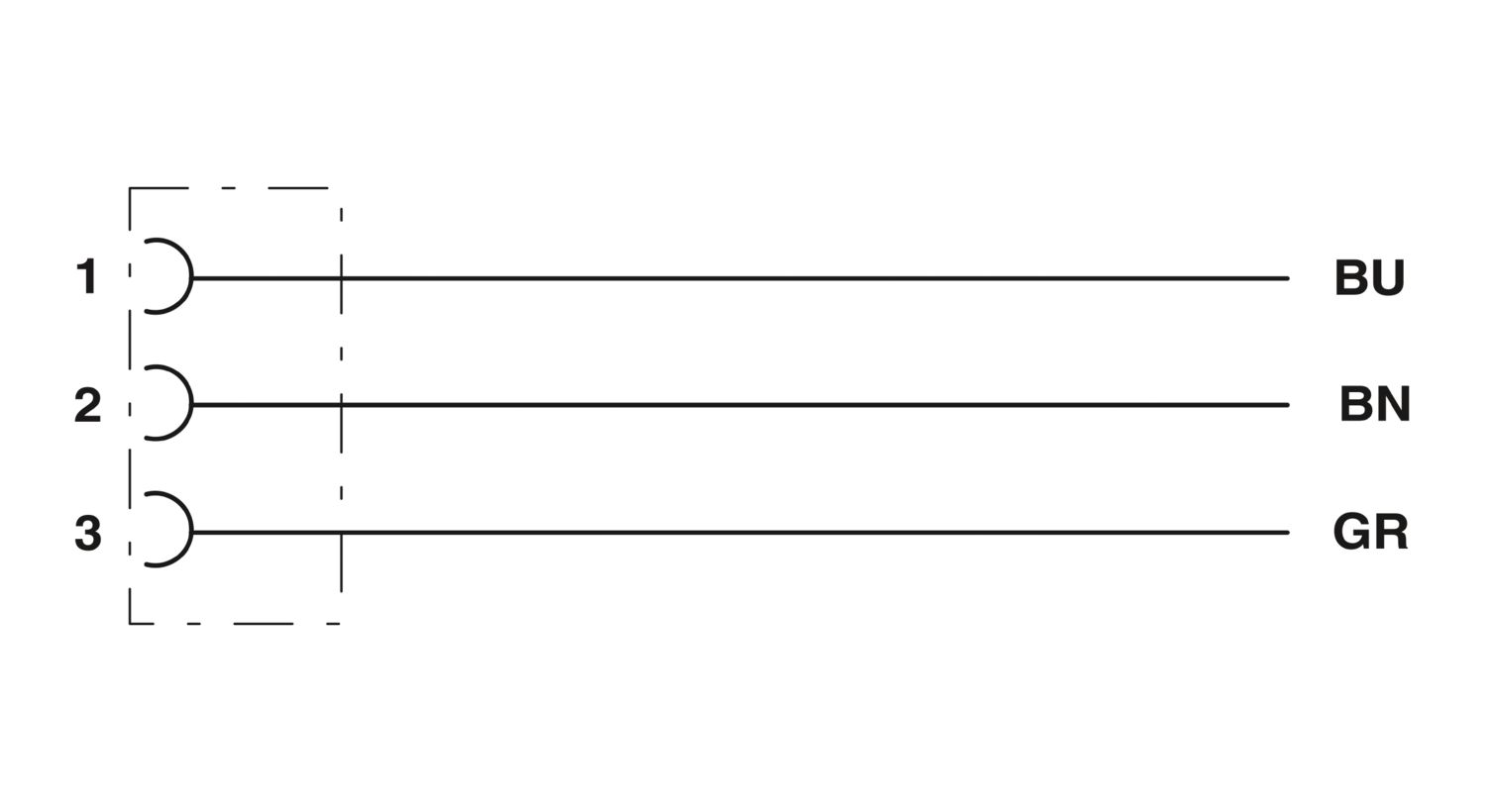

Conductor individual, color	marrón, azul, gris
Sección de línea	0,34 mm²
Material Conductor	Conductor Cu estañado
Construcción del conductor cable de señales	7x 0,25 mm
Línea de señales AWG	22
Material Aislamiento de conductor	TPE
Grosor de pared Aislamiento	0,21 mm
Tensión nominal Cable	300 V
Tensión de prueba Cable	2000 V AC
Resistencia de la línea	≤ 57,6 mΩ/m
Resistencia de aislamiento de la línea	≥ 20 MΩ*km

Condiciones ambientales
Índice de protección	IP65/IP67/IP69/IP69K
	IP65/IP67/IP69K
Temperatura ambiente (servicio) (Conector macho/conector hembra)	-25 °C ... 85 °C (macho / hembra)
	-40 °C ... 85 °C (sin accionamiento mecánico)
UL Type Rating	Type 4 (indoor use only)

Denominación de norma	Conectores circulares M12
Normas/disposiciones	conforme a IEC 61076-2-101

Datos comerciales

Código de artículo	1239605
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de producto	ABQCUE
GTIN	4063151393465
Peso por unidad (incluido el embalaje)	28.6 g
Peso por unidad (sin incluir el embalaje)	16.493 g
País de origen	DE

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	250 V	4 A	22

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Preconfeccionados con hilos trenzados para el uso inmediato

Se suministran confecciones y longitudes de hilo trenzado específicas del cliente

Sellados en el lado del hilo trenzado para una obturación óptima

Todos los esquemas de polos y codificaciones usuales para la transmisión de señales, datos y potencia con construcción Design-in uniforme

Para una elevada seguridad de transmisión: conexión de pantalla a la carcasa con tuerca CEM opcional
