SACC-DSI-M12FSS-3P-M16/1,0 PE - Conect. enchuf. para apar. pared poster.

1162597

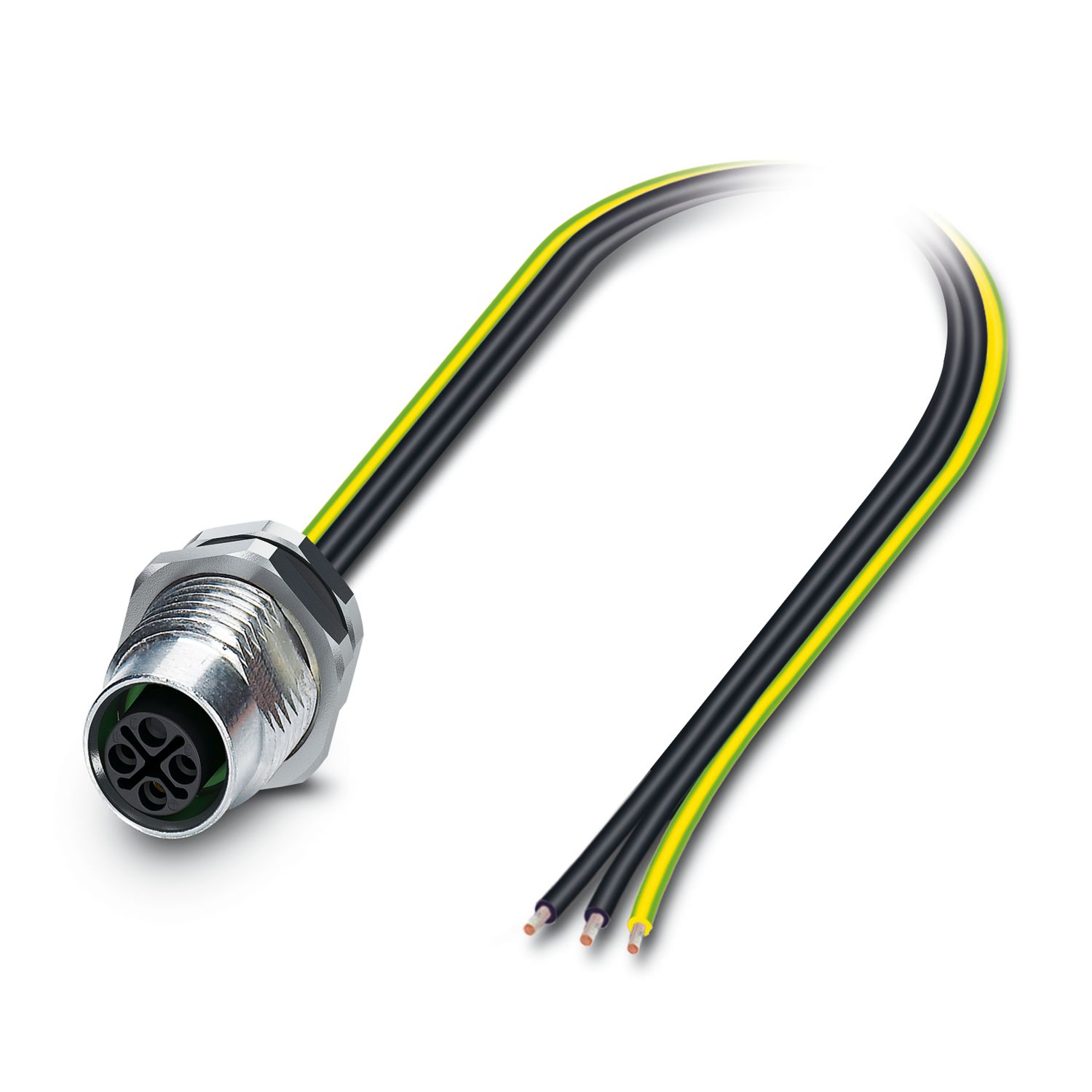

Conect. enchuf. para apar. pared poster., Potencia, 3-polos, Hembra de conexión, M12, codificación: S, a extremo de cable libre, Montaje en pared trasera, M16 x 1,5, Hilos trenzados individuales, longitud de cable: 1 m, 1,31 mm², Hilo trenzado de conmutación UL/cUL, encapsulado

Detalles de producto

Observación referente al funcionamiento	Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso.
Indicación de pedido:	La contratuerca está incluida en el volumen de suministro
Indicación de seguridad
Indicaciones de seguridad	ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales.
	• ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos.
	• ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia.
	• Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones.
	• En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno.
	• Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada.
	• Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products).
	• El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes.
	• Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra
	• Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas.
	• Tenga en cuenta los datos técnicos correspondientes. Encontrará los datos: o en el producto o en la etiqueta del embalaje o en la documentación suministrada o en la página web phoenixcontact.com/products seleccionando el producto
	• Utilice únicamente la herramienta que recomienda Phoenix Contact
	• No cierre los conectores enchufados con un capuchón. Encontrará el accesorio adecuado en la sección de accesorios del artículo, en phoenixcontact.com/products
	• Compruebe que la tierra funcional o de protección esté correctamente conectada.
	• Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3
	• El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12).

Tipo de montaje	Montaje en pared trasera M16 x 1,5 con tuerca plana
Indicaciones de montaje	con tuerca plana

Tipo de producto	Conectores circulares (lado del equipo)
Aplicación	Potencia
Tipo de sensor	Potencia
Número de polos	3
Número de salidas de cable	1
Apantallado	no
Codificación	S
Tipo de rosca	M12
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Material Material de sellado	PUR (encapsulado)
Clase de inflamabilidad según UL 94	V0
Material junta	FKM
Material contacto	CuZn
Material superficie del contacto	Au
Material soporte de contactos	PA
Material conexión por tornillo	Aleación CuZn, niquelado
Material Conductor	Conductor Cu desnudo

Tensión de dimensionamiento según IEC 61076-2-101	630 V
Tensión transitoria de dimensionamiento	6 kV
Resistencia de contacto	≤ 3 mΩ
Resistencia de aislamiento	≥ 100 MΩ
Tensión nominal U_N	630 V
Corriente nominal I_N	16 A
Tensión de prueba	6 kV

Conexión de conductores
Tipo de conexión	Hilos trenzados individuales
Tipo de conexión del contacto	Hembra
Sección de conductor	1,31 mm²
Par de apriete	3 Nm ... 4 Nm (Conector M12)

Datos mecánicos
Ciclos de enchufe	> 100

Conexión 1
Construcción cabecera	Hembra de conexión
Tipo de rosca cabecera	M12
Codificación	S
Conexión 2
Construcción cabecera	extremo de cable libre

Longitud del cable	1 m
Tipo de cable	Hilo trenzado de conmutación UL/cUL
Tipo de señal/categoría	Potencia
Diámetro de conductor incl. aislamiento	2,2 mm
Conductor individual, color	negro 1, negro 2, verde/amarillo
Sección de línea	1,31 mm²
Material Conductor	Conductor Cu desnudo
Línea de señales AWG	16
Material Aislamiento de conductor	mPPE
Ausencia de halógenos	sí
Resistencia a las llamas	según UL 1581 VW1
Temperatura ambiente (servicio)	-40 °C ... 105 °C (cable, disposición fija)
	-20 °C ... 105 °C (Cable, disposiCión móvil)

Condiciones ambientales
Índice de protección	IP65
	IP67
	IP65/IP67
Temperatura ambiente (servicio) (Conector macho/conector hembra)	-25 °C ... 85 °C (macho / hembra)
Temperatura ambiente (servicio) (Cable para disposición móvil)	-20 °C ... 105 °C (Cable, disposiCión móvil)
Temperatura ambiente (servicio) (Cable, para disposición fija)	-40 °C ... 105 °C (cable, disposición fija)
UL Type Rating	Type 4 (indoor use only)

Resistencia a las llamas	según UL 1581 VW1
Denominación de norma	Conectores circulares M12
Normas/disposiciones	conforme a IEC 61076-2-111

Datos comerciales

Código de artículo	1162597
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de producto	ABQCHG
GTIN	4063151172657
Peso por unidad (incluido el embalaje)	64.32 g
Peso por unidad (sin incluir el embalaje)	61.066 g
País de origen	DE

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	600 V	12 A	16

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	600 V	12 A	16

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Para equipos compactos: transferencia de potencias elevadas en un espacio pequeño

Para aplicaciones de infraestructuras industriales

Seguros frente a ocultación mediante codificación S

Preconfeccionados con hilos trenzados para el uso inmediato

Se suministran confecciones y longitudes de hilo trenzado específicas del cliente

Sellados en el lado del hilo trenzado para una obturación óptima

Para una elevada seguridad de transmisión: conexión de pantalla a la carcasa con tuerca CEM opcional

PHOENIX CONTACT S.A de C.V.

Lago Alberto No. 319 - Piso 9, Colonia Granada, Alcaldía Miguel Hidalgo, México, Ciudad de México, C.P. 11520

Realice una pregunta +52/55/1101-1380 ventas@phoenixcontact.com.mx

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	3684e05e-bbb3-4a81-8eaf-c6de6268900c
