P-DI - Clavija de interrupción

3036783

Clavija de interrupción, profundidad: 23,1 mm, anchura: 3,5 mm, altura: 10,8 mm, color: naranja

Detalles de producto

Datos técnicos

Notas

Generalidades
Observación	La corriente de carga máxima no debe ser sobrepasada por la corriente total de todos los conductores conectados.
	La corriente y la tensión se determinan mediante el conector macho empleado
	En caso de conexión aérea, se debe colocar una lámina de aislamiento entre el conector de las superficies conductoras de la electricidad.

Propiedades del artículo

Tipo de producto	Cuchilla

Dimensiones

Anchura	3,5 mm
Altura	10,8 mm
Profundidad	23,1 mm

Datos del material

Color	naranja (RAL 2003)
Clase de inflamabilidad según UL 94	V2
Material aislante	PA
Utilización estática de material aislante en frío	-40 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	125 °C

Ensayos eléctricos

Prueba con tensión de impulso
Tensión de prueba Valor nominal	7,3 kV
Resultado	Prueba aprobada
Corriente admisible de corta duración 0,5 mm²	0,06 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	1,89 kV
Resultado	Prueba aprobada

Ensayos mecánicos

Fijación en el soporte
Carril/superficie de fijación	NS 35
Resultado	Prueba aprobada

Condiciones medioambientales y de vida útil

Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayo	EN 50155:2021
Espectro	Ensayo de vida útil categoría 1, clase B, en la caja del vagón
Frecuencia	f₁ = 5 Hz hasta f₂ = 150 Hz
Nivel ASD	0,964 (m/s²)²/Hz
Aceleración	0,58g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semisinusoide
Aceleración	5g
Duración del choque	30 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)	-40 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Datos comerciales

Código de artículo	3036783
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de venta	02
Clave de producto	BE2ZWX
Página del catálogo	Página 415 (C-1-2019)
GTIN	4017918901998
Peso por unidad (incluido el embalaje)	0.634 g
Peso por unidad (sin incluir el embalaje)	0.617 g
Número de tarifa arancelaria	39269099
País de origen	CN

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
		15 A

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
				0,2 - 4

Environmental product compliance

Sus ventajas

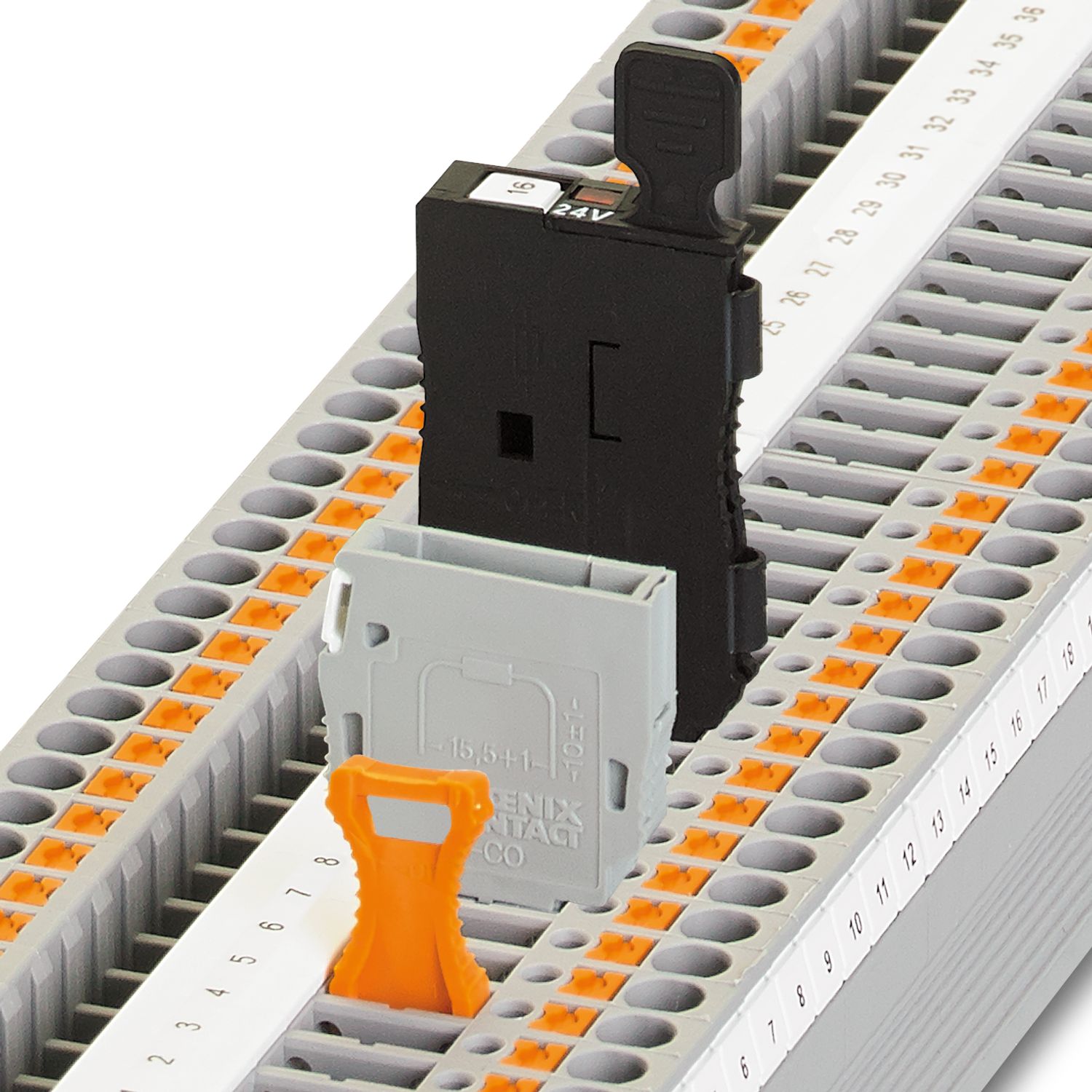

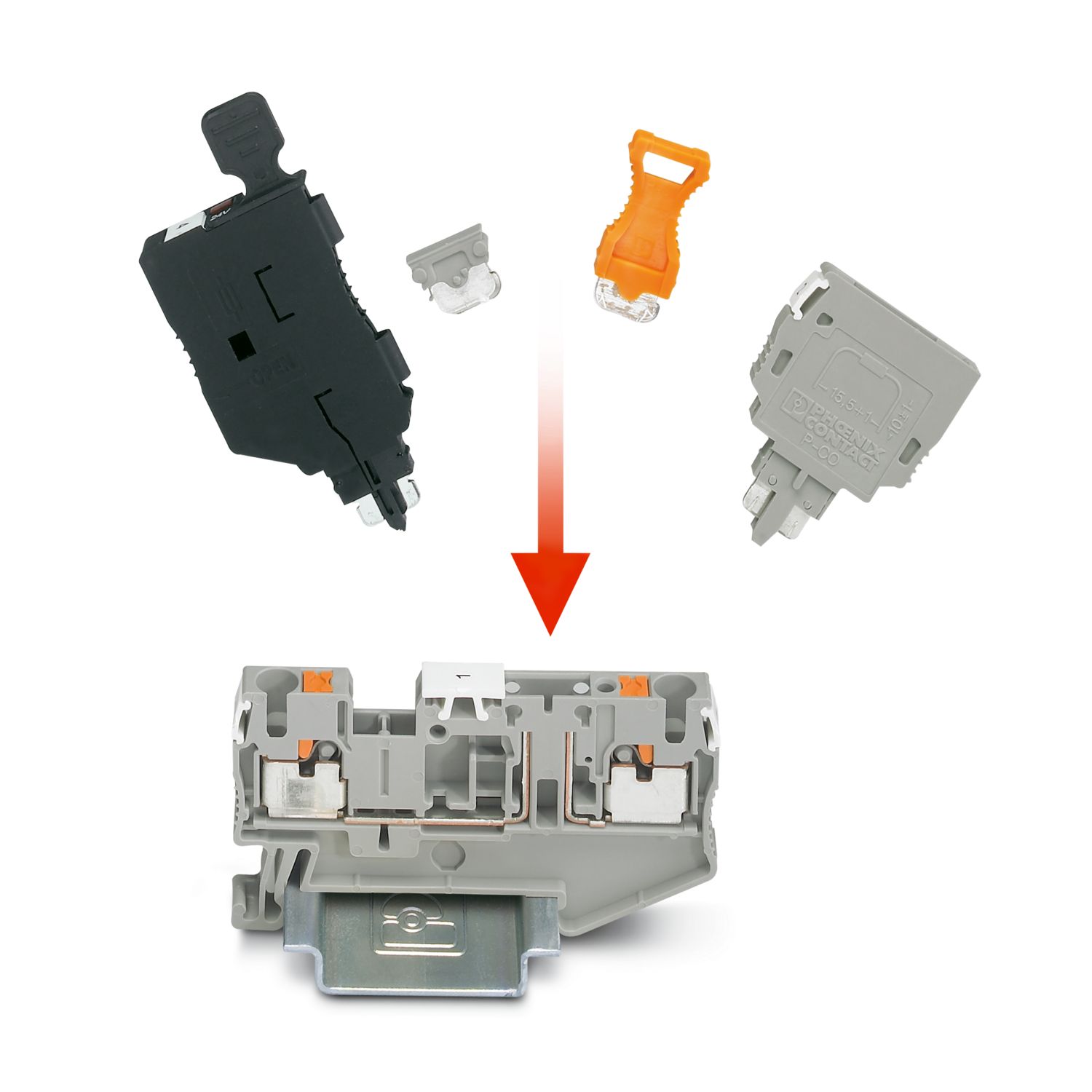

Utilizable en todos los bornes interrumpibles ...-TG del sistema CLIPLINE complete

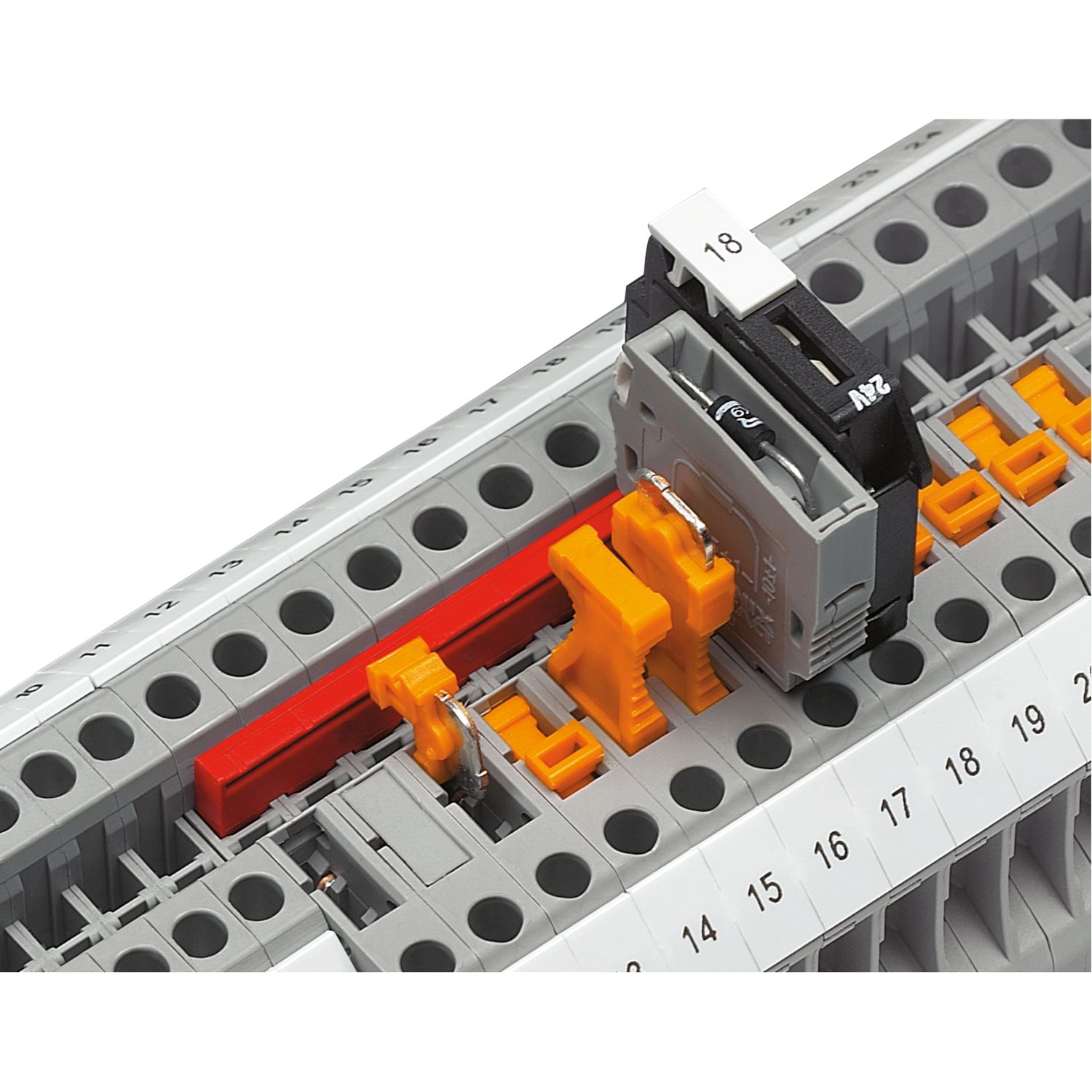

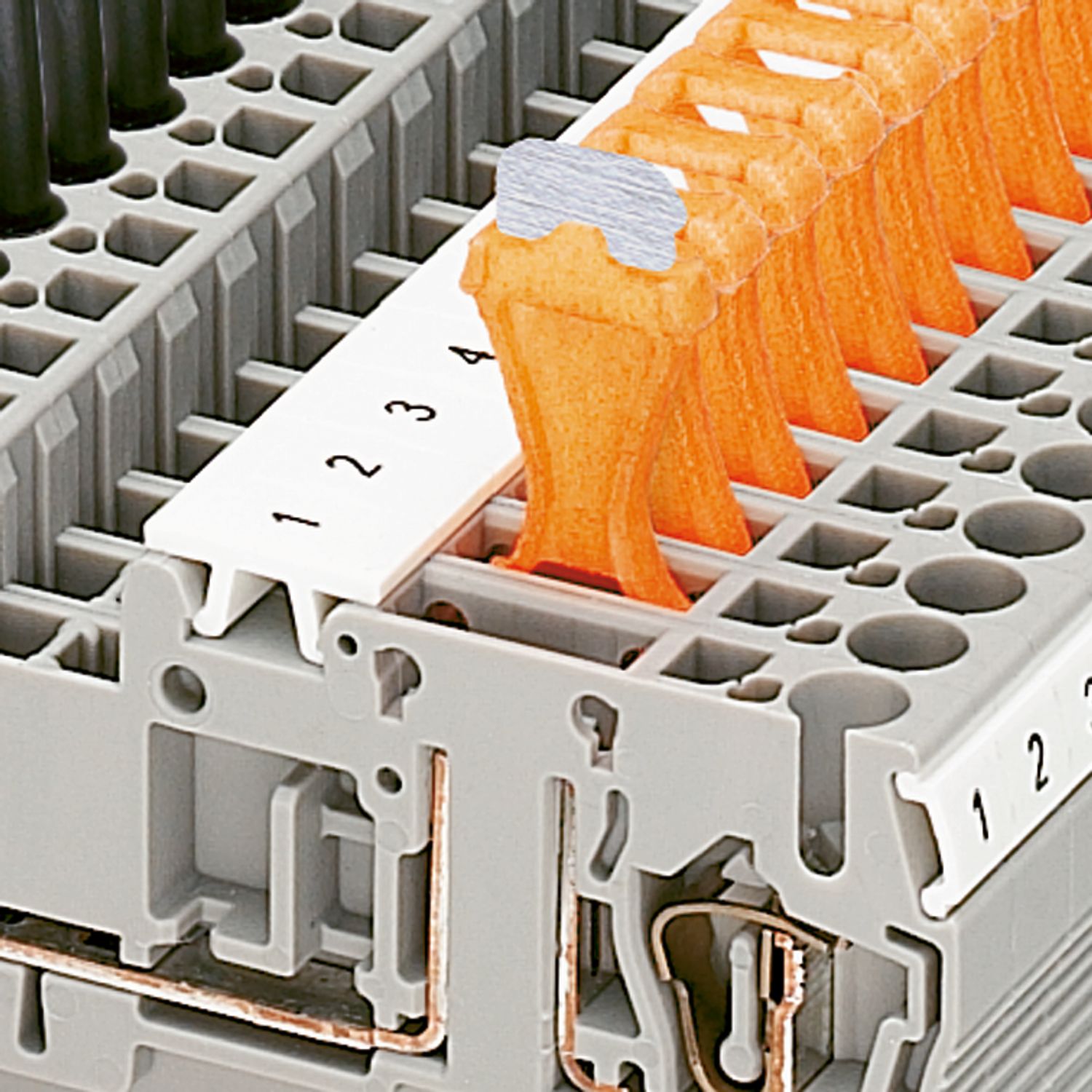

La clavija de interrupción P-DI puede retirarse para interrumpir la conexión y "estacionarse" en la posición inversa en la zona de separación

PHOENIX CONTACT S.A de C.V.

Lago Alberto No. 319 - Piso 9, Colonia Granada, Alcaldía Miguel Hidalgo, México, Ciudad de México, C.P. 11520

Realice una pregunta +52/55/1101-1380 ventas@phoenixcontact.com.mx

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
