H3X:D1MM:AC
-
Carcasa
1415768

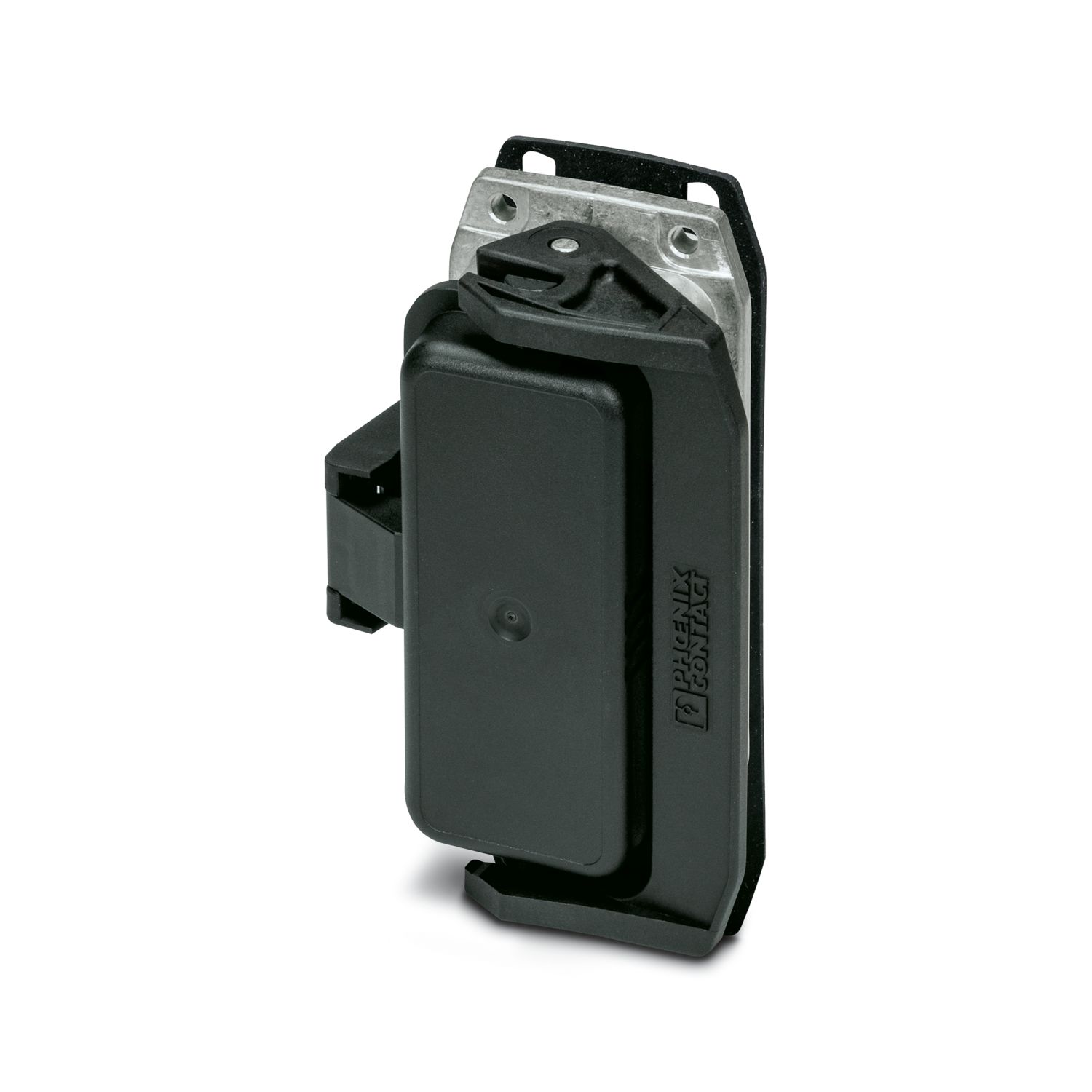

Carcasa adosada HEAVYPORT B16 con brida longitudinal, cubierta protectora de plástico y placa frontal de acero inoxidable con las siguientes conexiones: 1x D-SUB 9 (conector macho/conector macho), 1x salida con 120 V AC
Detalles de producto
| Tipo de producto | Set de carcasa |
| Tipo de carcasa | Soporte |
| Aplicación | Estándar |
| Construcción | B16 |
| Tapa de protección | sí |
| Tensión de dimensionamiento (III/3) | máx. 125 V AC () |
| Par de apriete | 1,5 ... 2 Nm |
| Esquema de dimensiones |
|
| Anchura | 53 mm |
| Altura | 30,5 mm |
| Longitud | 114 mm |
| Distancia entre taladros horizontal | 103 mm |
| Distancia entre taladros vertical | 32 mm |
| Diámetro de taladro | 4,5 mm |
| Medida de montaje | |
| Ancho del corte de montaje | 35 mm |
| Longitud del corte de montaje | 86 mm |
| Material | Stainless steele (Placa frontal) |
| Material junta | NBR, conductiva |
| NBR, conductiva | |
| Material carcasa | Fundición inyectada de aluminio, resistente al agua de mar |
| Material superficie de la carcasa | sin recubrimiento |
| Material tapa protectora | PA |
| Material brida de bloqueo | Poliamida |
| Versión del inserto de contactos | con 1x D-SUB 9 macho/macho Tornillos UNC #4-40 |
| con 1x Salida 120 V AC Borne 6,35 mm. La toma de corriente exige casquillos enchufables planos: código de artículo 3240539 o 3240536 |
| Condiciones ambientales | |
| Índice de protección | IP66 |
| IP67 | |
| Resistencia a los golpes | IK08 |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Carcasa) |
Sus ventajas
Buen efecto de apantallamiento con interferencias electromagnéticas
