UEGH 42,5/1-SMD
-
Caja para electrónica
2757157
Carcasa para electrónica, de doble piso, completamente equipada con 6 conexiones por tornillo en cada lado para una placa de circuito impreso, para el montaje de componentes SMD
Detalles de producto
| Tipo de producto | Carcasa completa |
| Tipo de carcasa | Carcasa completa |
| Familia de productos | UEGH |
| Construcción | Técnica de conexión integrada, carcasa cerrada |
| Número de polos | 12 |
| Paso | 5 mm |
| Número de filas | 2 |
| Diseño del pin | Disposición de pines lineal |
| Tensión nominal UN | 500 V |
| Corriente nominal IN | 10 A |
| Tipo de conexión | Conexión por tornillo |

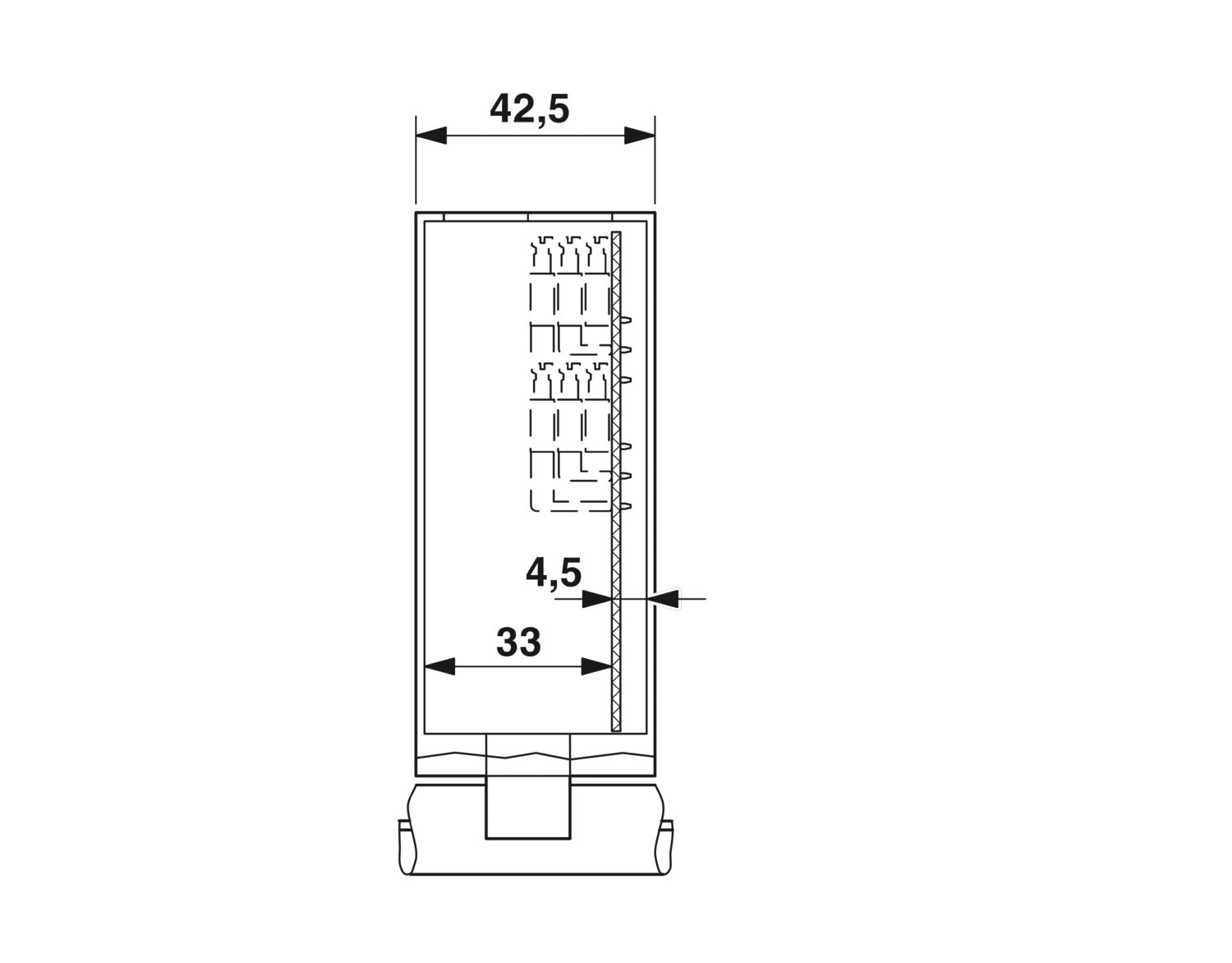

| Esquema de dimensiones |
|
| Anchura | 42,5 mm |
| Altura total | 106,7 mm |
| Altura NS 35/7,5 | 106,7 mm |
| Profundidad | 79 mm |
| Longitud | 79 mm |
| Paso | 5 mm |
| Color | verde |
| Clase de inflamabilidad según UL 94 | V2 |
| Material carcasa | PA 6.6 |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C |
| Tipo de montaje | Soldar |
| Diseño del pin | Disposición de pines lineal |
Sus ventajas
Montaje económico gracias a las piezas de carcasa ensambladas
Aumento del número de polos mediante conexiones de enchufe plano opcionales UEGM-MT FS
Montaje encajable en carriles DIN NS 35/7,5 o NS 35/15 habituales en el mercado
Alojamiento hasta de dos placas de circuito impreso
