ME MAX 22,5 2-2 DEV-KIT KMGY
-
Set de carcasa
2202524

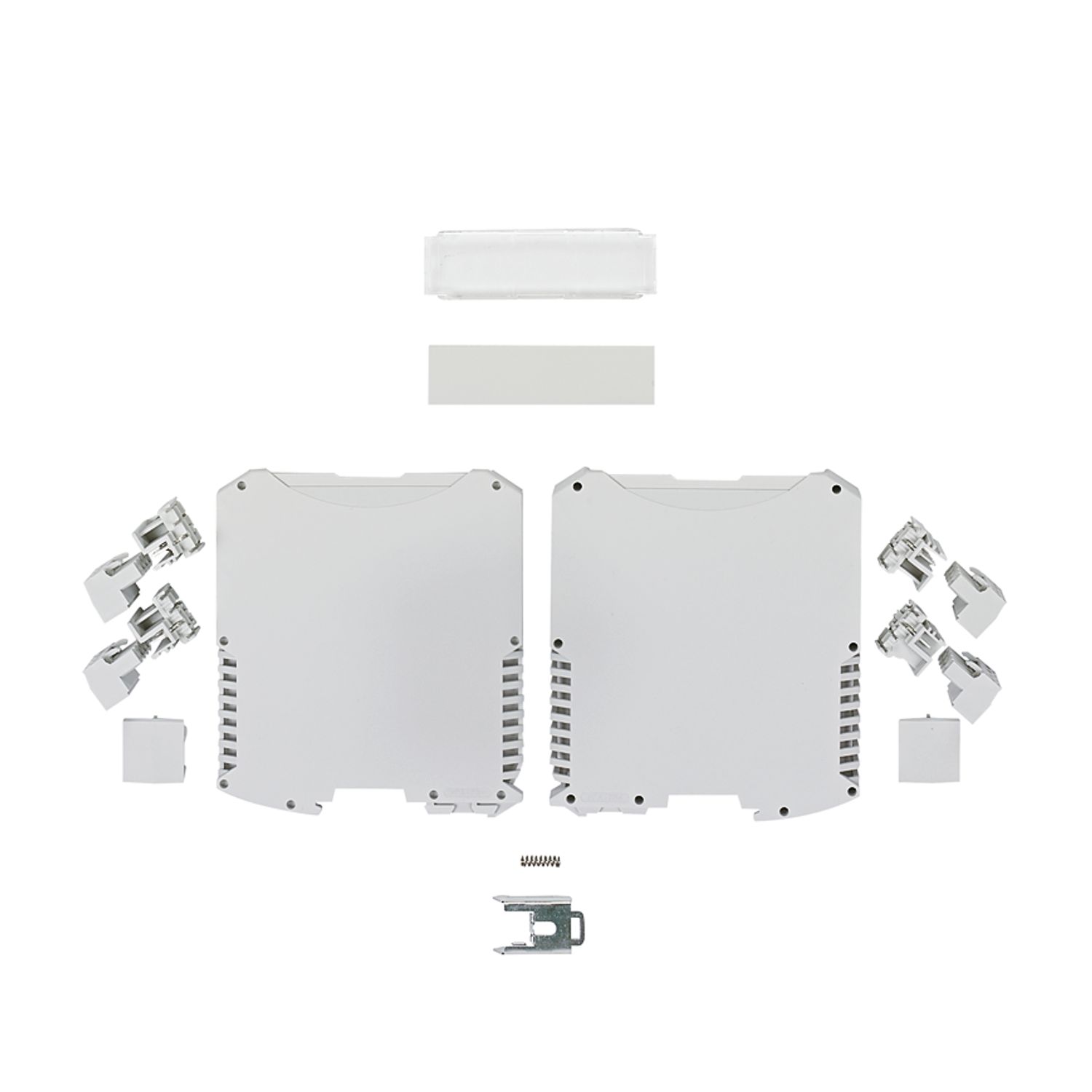

DEV-KIT ME MAX: incluye 1 carcasa ME MAX 22,5 2-2 y tecnología de conexión enchufable (4x MSTBO con 4x MSTBT), suministrados en piezas individuales
Detalles de producto
| Indicaciónes de montaje | Tenga en cuenta la indicación de uso en el área de descargas. |
| Recomendación: | Material de almohadillas de contacto para conectores de bus galvánico oro (oro duro) |
| Tipo de producto | Set de carcasa |
| Tipo de carcasa | Caja para carril DIN |
| Serie de carcasas | ME-MAX |
| Familia de productos | ME MAX.. 2-2 |
| Número de polos máx. | 16 (paso: 5 mm) |
| Número de filas | 2 |
| Ejecución | Set formado por parte superior de la carcasa y tecnología de conexión |
| Orificio de ventilación disponible | sí |
| Esquema de dimensiones |
|
| Anchura | 22,6 mm |
| Altura | 99 mm |
| Profundidad | 113,65 mm |
| Profundidad a partir del borde superior del carril DIN | 107 mm |
| Diseño de las placas de circuito impreso | |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Color (Carcasa) | gris claro (RAL 7035) |
| Clase de inflamabilidad según UL 94 | V0 |
| CTI según IEC 60112 | 600 |
| Material carcasa | PA |
| Características de la superficie | no tratado |
| Condiciones ambientales | |
| Código IP máximo alcanzable | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (En función de la disipación) |
| Tipo de fijación de placas de circuito impreso | Bloqueo |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Tipo de montaje | Montaje sobre carril DIN |
Sus ventajas
Fácil montaje
Varianza en la tecnología de conexión
