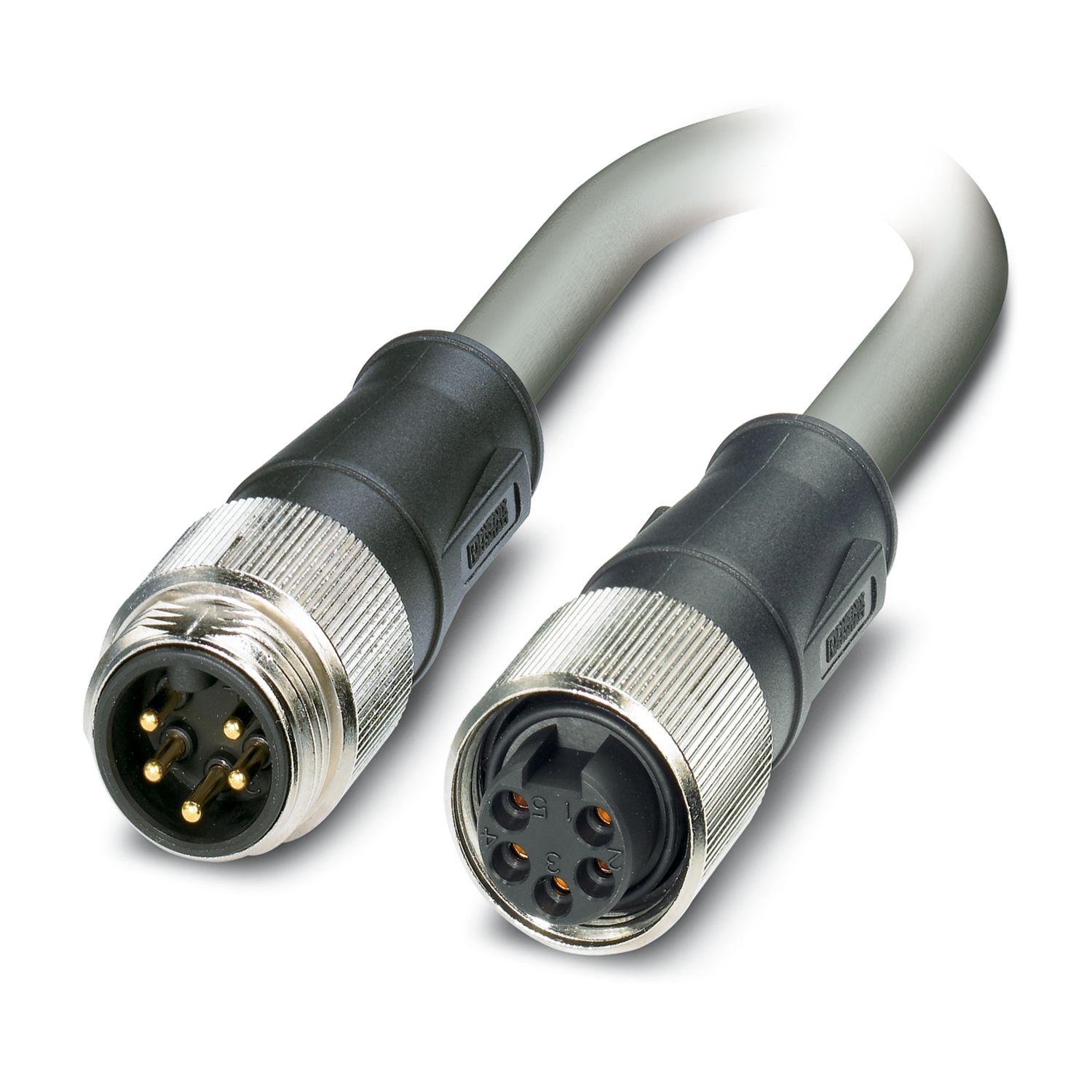

SAC-5P-MINMS/6,0-430/MINFS PWR
-
Cable para sensores/actuadores
1403851
Cable para sensores/actuadores, 5-polos, PVC, gris RAL 7001, Conector recta 7/8"-16UNF, codificación: A, a Hembra recta 7/8"-16UNF, longitud de cable: 6 m, Sección del conductor 1,5 mm2, para el suministro de energía
Detalles de producto
| Tipo de producto | Cables para sensores/actuadores |
| Número de polos | 5 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | A |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | HB |
| Material cuerpo de agarre | TPU |
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Tensión transitoria de dimensionamiento | 4000 V |
| Resistencia de aislamiento | ≥ 10 MΩ |
| Tensión nominal UN | 300 V AC |
| 300 V DC | |
| Corriente nominal IN | 10 A |
| Datos mecánicos | |
| Ciclos de enchufe | 100 |
| Indicación de estado | no |
| Indicación de estado disponible | no |
| Conexión 1 | |
| Construcción | Conector recta 7/8"-16UNF |
| Número de polos | 5 |
| Tipo de codificación | A |
| Conexión 2 | |
| Construcción | Hembra recta 7/8"-16UNF |
| Número de polos | 5 |
| Longitud del cable | 6 m |
| PVC gris [430] | |
| Esquema de dimensiones |
|
| Peso del cable | 168 kg/km |
| UL AWM Style | 21098 (90 °C / 600 V) |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PVC gris [430] |
| Línea de señales AWG | 16 |
| Construcción del conductor alimentación de tensión | 30x 0,25 mm |
| Sección de línea | 5x 1,5 mm² |
| Diámetro exterior del cable | 10,00 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | gris RAL 7001 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | negro 1, negro 2, negro 3, negro 4, amarillo/verde |
| Cableado total | 5 conductores longitudinalmente trenzados |
| Tensión nominal Cable | 600 V |
| Tensión de prueba | 3000 V |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 12,5 x D |
| Menor radio de flexión, montaje fijo | 40 mm |
| Menor radio de flexión, montaje móvil | 125 mm |
| Resistencia a las llamas | UL 1581, Sec. 1061 (Cable Flame) |
| IEC 60332-1-2 | |
| Resistencia al aceite | buena resistencia al gasóleo |
| Temperatura ambiente (servicio) | -40 °C ... 90 °C (cable, disposición fija) |
| -5 °C ... 90 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) (Conector macho/conector hembra) | -40 °C ... 90 °C (macho / hembra) |
| Temperatura ambiente (servicio) (Cable, para disposición fija) | -40 °C ... 90 °C (cable, disposición fija) |
| Temperatura ambiente (servicio) (Cable para disposición móvil) | -5 °C ... 90 °C (Cable, disposiCión móvil) |
