cUL Listed
ID de homologación: FILE E 221474| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| keine | ||||
| 250 V | 4 A | |||
UL listado
ID de homologación: FILE E 221474| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| keine | ||||
| 250 V | 4 A | |||
SAC-5P-M12MS-FR YE AI/.../...
-
Cable para sensores/actuadores
1428412

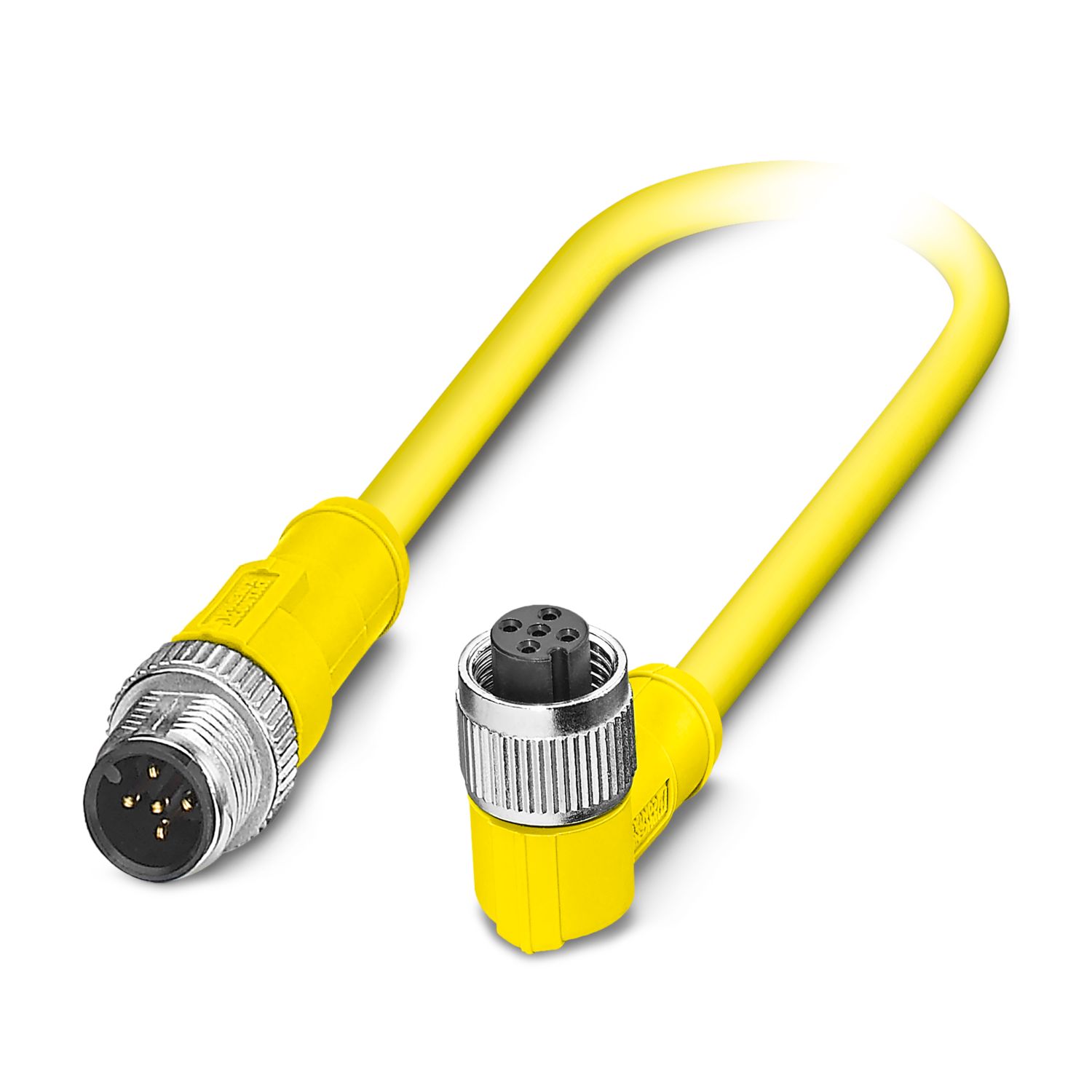

Cable para sensores/actuadores, 5-polos, TPU sin halógenos, resistente a salpicaduras de soldadura, muy flexible, amarillo, similar a RAL 1021, Conector recta M12, codificación: A, a Hembra acodado M12, codificación: A, longitud de cable: Libre introducción (0,2 ...40,0 m)
Detalles de producto
| Generalidades | Impresión: símbolo de pinzas de soldadura |
| Generalidades | Diseños según VW MgU-I-B09-41 |
| Tipo de producto | Cables para sensores/actuadores |
| Aplicación | Robótica y cadenas de arrastre |
| Automotive | |
| Número de polos | 5 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | A |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | HB |
| Material junta | NBR |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Envoltura exterior, material | PUR |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Indicación de estado | no |
| Indicación de estado disponible | no |
| Conexión de conductores | |
| Par de apriete | 0,4 Nm (Conector M12) |
| Conexión 1 | |
| Construcción | Conector recta M12 |
| Número de polos | 5 |
| Tipo de codificación | A |
| Conexión 2 | |
| Construcción | Hembra acodado M12 |
| Número de polos | 5 |
| Tipo de codificación | A |
| Longitud del cable | Libre introducción (0,2 ...40,0 m) |
| PUR sin halógenos, altamente flexible, resistente a las perlas de soldadura, amarillo [727] | |
| Esquema de dimensiones |
|
| UL AWM Style | 20549 / 10493 (80 °C/300 V) |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos, altamente flexible, resistente a las perlas de soldadura, amarillo [727] |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 5x 0,34 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,25 mm ±0,05 mm |
| Diámetro exterior del cable | 5,30 mm ±0,2 mm |
| Envoltura exterior, material | TPU |
| Envoltura exterior, color | amarillo, similar a RAL 1021 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | marrón, blanco, azul, negro, gris |
| Cableado total | 5 conductores longitudinalmente trenzados |
| Resistencia máx. del conductor | ≤ 57 Ω/km |
| Tensión nominal Cable | ≤ 300 V (Valor de pico, no apto para alta intensidad) |
| Tensión de prueba Conductor/Conductor | 3000 V (Prueba spark) |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 27 mm |
| Menor radio de flexión, montaje móvil | 53 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 10000000, Radio de flexión: 10 x D, Trayecto de avance: 5 m, Velocidad de avance: 3 m/s, Aceleración: 5 m/s² |
| Capacidad de carga dinámica (torsión) | Torsión: ±180 °/m, Ciclos de torsión: ≥2000000, Frecuencia de torsión: 35 Ciclos/minuto |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según UL FT-2 |
| Resistencia al aceite | según DIN EN 60811-2-1 |
| Otras resistencias | resistente a salpicaduras de soldadura |
| poco adherente | |
| resistente a la abrasión | |
| Características especiales | Libre de sustancias que afecten a la mojabilidad de pinturas o barnices según VW-PV 3.10.7 |
| Construcciones según VW MgU-I-B09-41 | |
| muy flexibles | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| IP68 | |
| Temperatura ambiente (servicio) (Conector macho/conector hembra) | -25 °C ... 90 °C (macho / hembra) |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
Productos compatibles
Sus ventajas
Sencillo y seguro: componentes enchufables 100 % probados eléctricamente
