UL listado
ID de homologación: FILE E 221474| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 60 V | 4 A |
cUL Listed
ID de homologación: FILE E 221474| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 60 V | 4 A |
SAC-2P-DTMS/0,3PUR/FS4P D-SKF
-
Cable para sensores/actuadores
1571404
Cable para sensores/actuadores, 2-polos, PUR sin halógenos, negro grisáceo RAL 7021, Conector recta DEUTSCH DT04-2P Bloqueo de clip, codificación: A, Circuito: sin conectar, a Hembra recta M12, codificación: A, longitud de cable: 0,3 m, Conexión especial
Detalles de producto
| Tipo de producto | Cables para sensores/actuadores |
| Número de polos | 2 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | A |
| Clase de inflamabilidad según UL 94 | V2 |
| Material junta | Silicona |
| Material carcasa conector de válvula | PA |
| Material cuerpo de agarre | TPU |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material contacto | Aleación de Cu |
| Material inserto de contactos conector de válvula | PA 6.6 |
| Material superficie del contacto | niquelado |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 48 V DC | |
| Corriente nominal IN | 8 A |
| Indicación de estado | no |
| Indicación de estado disponible | no |
| Conexión 1 | |
| Construcción | Conector recta DEUTSCH DT04-2P Bloqueo de clip |
| Número de polos | 2 |
| Sistema de bloqueo | Bloqueo de clip |
| Tipo de codificación | A |
| Material | CuSn (Contacto) |
| Ni/Au (Superficie contactos) | |
| TPU GF (Soporte de contactos) | |
| TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
| Circuito de protección | sin conectar |
| Conexión 2 | |
| Construcción | Hembra recta M12 |
| Número de polos | 2 |
| Tipo de codificación | A |
| Material | Aleación de Cu (Contacto) |
| niquelado (Superficie contactos) | |
| PA 6.6 (Soporte de contactos) | |
| PA (Carcasa) | |
| Longitud del cable | 0,3 m |
| PUR sin halógenos negro [PUR] | |

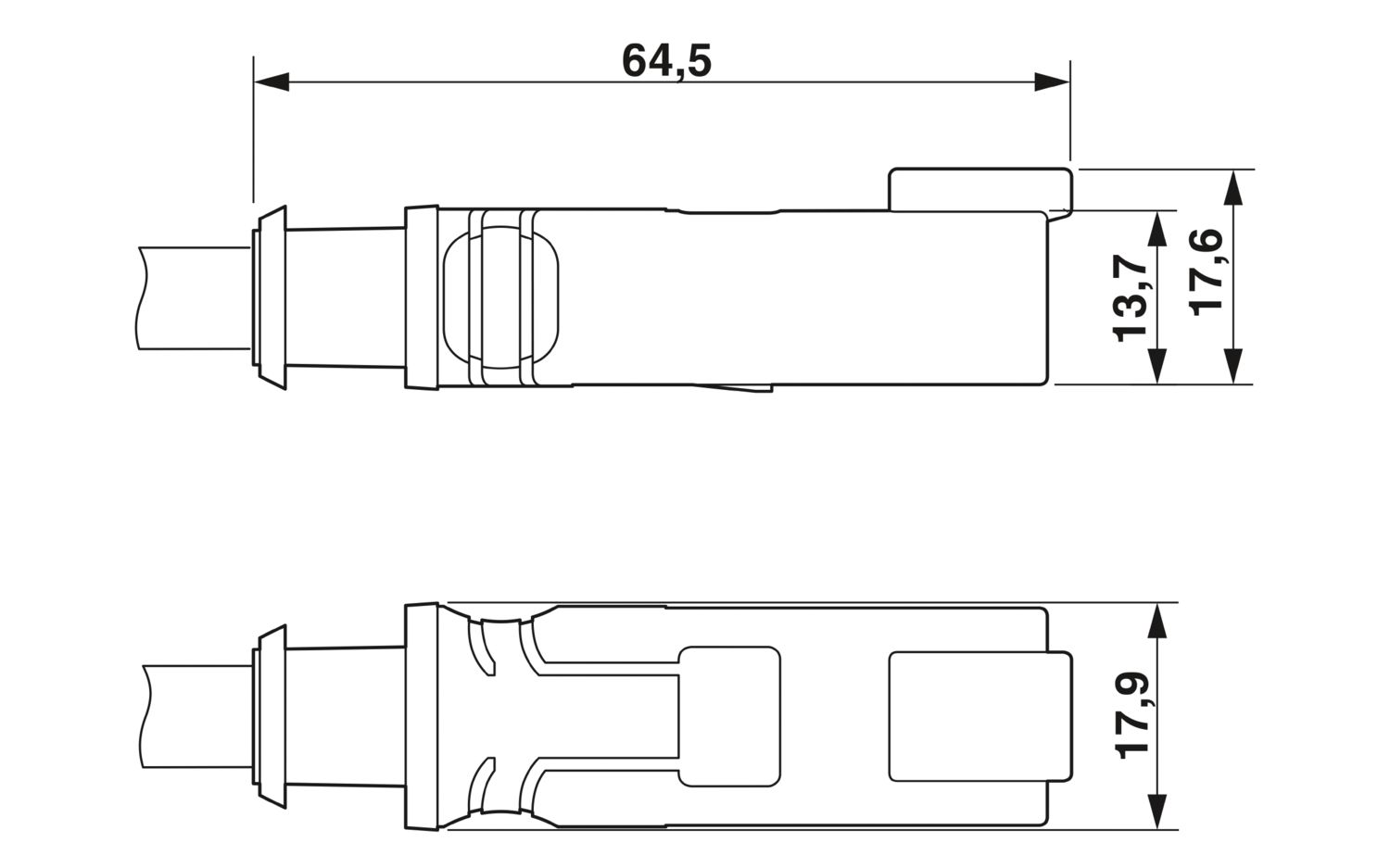

| Esquema de dimensiones |
|
| Peso del cable | 25 kg/km |
| UL AWM Style | 20549 / 10152 (80 °C/300 V) |
| Número de polos | 2 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos negro [PUR] |
| Construcción del conductor cable de señales | 28x 0,15 mm |
| Línea de señales AWG | 20 |
| Sección de línea | 2x 0,5 mm² |
| Diámetro de conductor incl. aislamiento | 1,46 mm ±0,05 mm |
| Diámetro exterior del cable | 4,25 mm ±0,15 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro grisáceo RAL 7021 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | marrón, azul |
| Grosor de pared Envoltura exterior | ≥ 0,38 mm |
| Resistencia máx. del conductor | ≤ 39 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 1 GΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V AC |
| Tensión de prueba | ≥ 3000 V AC (Prueba spark) |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 22 mm |
| Menor radio de flexión, montaje móvil | 43 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 4000000, Radio de flexión: 10 x D, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s² |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| según DIN EN 50267-2-1 | |
| Resistencia a las llamas | según UL 758/1581 (horizontal) |
| según UL 758/1581 FT2 | |
| Resistencia al aceite | según DIN EN 60811-2-1, 168 h a 100 °C |
| Otras resistencias | resistente a la hidrólisis y a los microbios |
| condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A) | |
| resistente al agua del mar | |
| poco adherente | |
| resistente a la abrasión | |
| Características especiales | flexible |
| apto para cadenas portacables | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -20 °C ... 80 °C (macho / hembra) |
