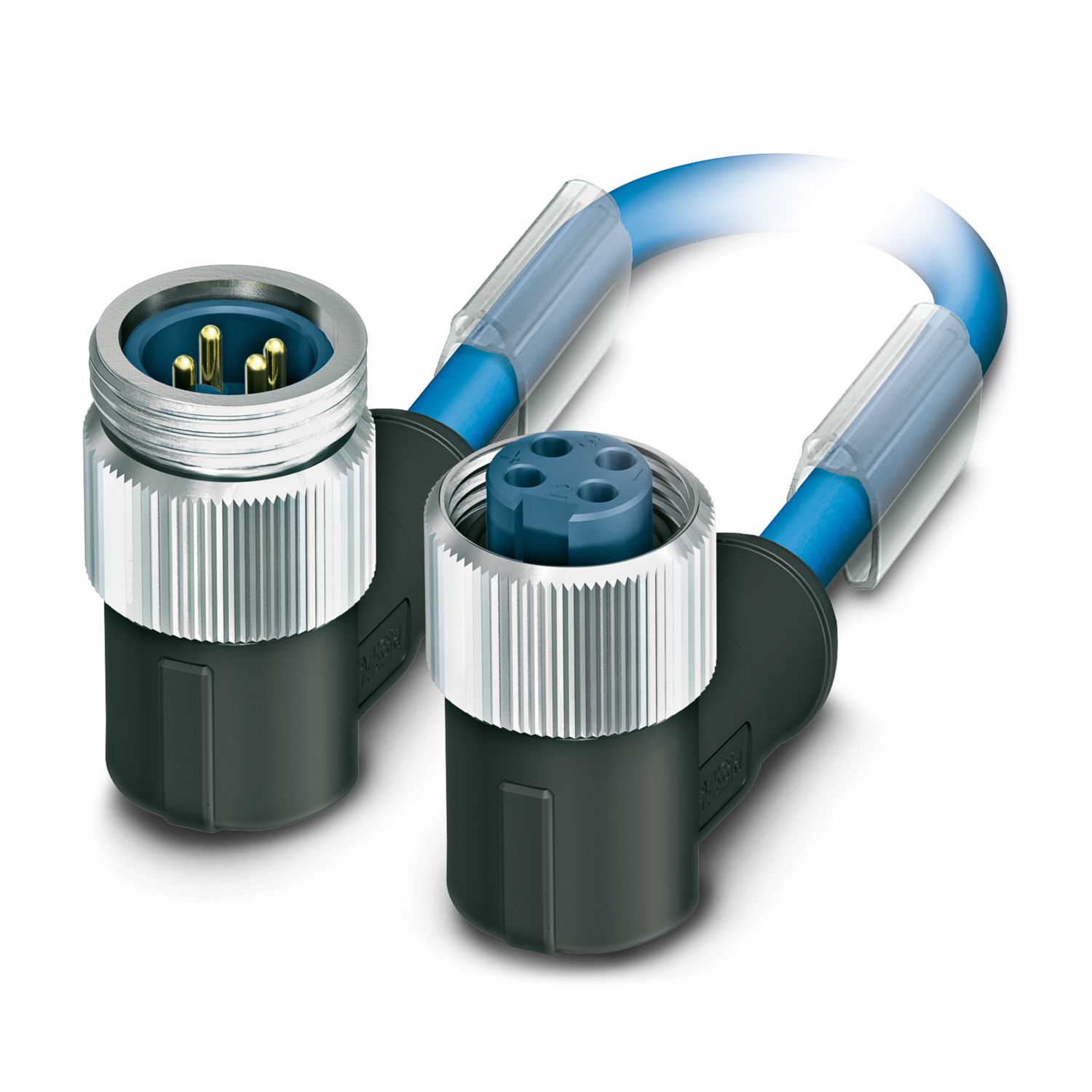

SAC-4P-MINMR/ 2,0-961/MINFRVA
-
Cable de sistema de bus
1434536
Cable de sistema de bus, FOUNDATION Fieldbus (31,25 kBit/s), 3-polos, PVC, azul RAL 5015, apantallado, Conector acodado 7/8"-16UNF, codificación: A, a Hembra acodado 7/8"-16UNF, codificación: A, longitud de cable: 2 m
Detalles de producto

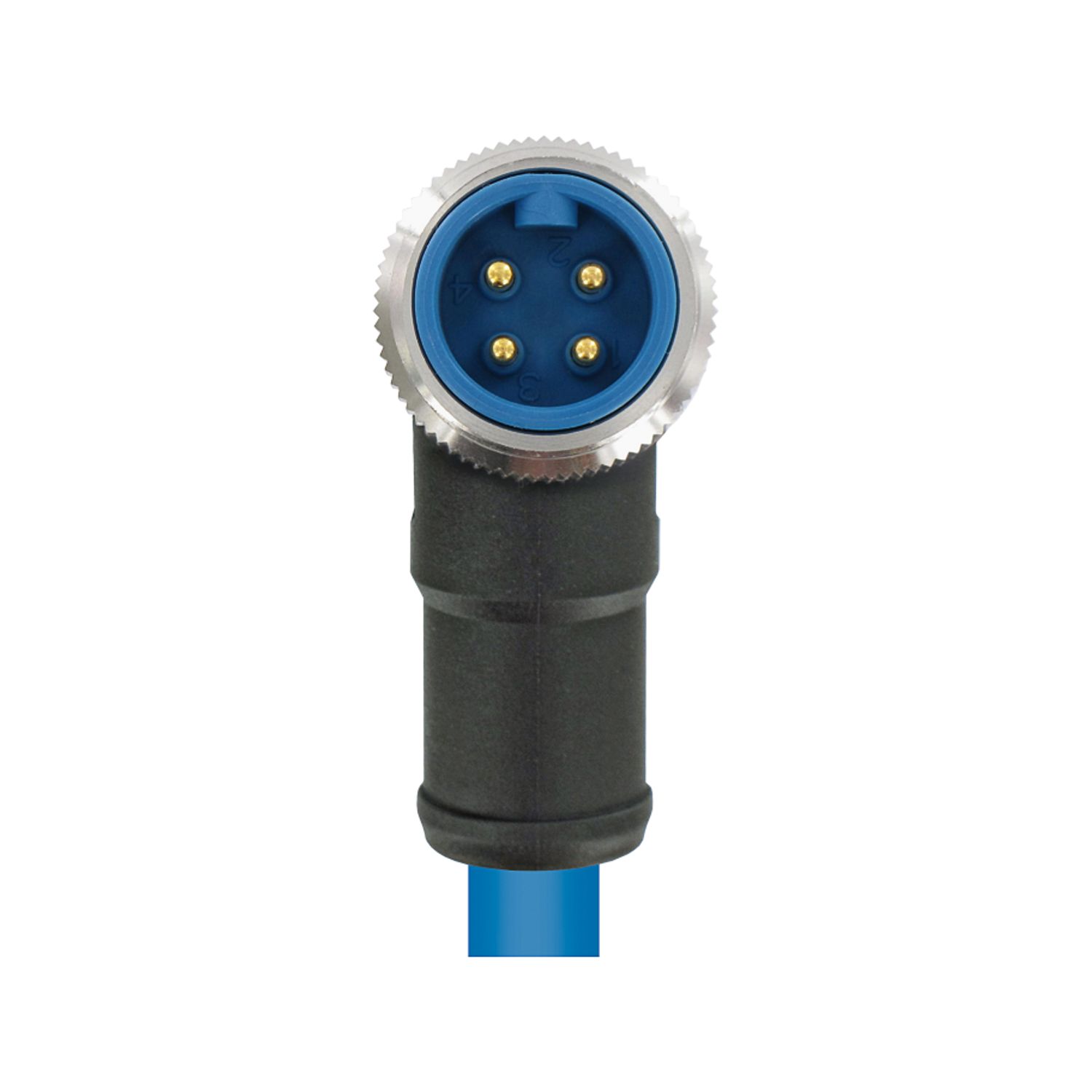

| Generalidades | Para aplicaciones en circuitos eléc. c. grado de protec. explosiones con seguridad intrínseca "i". Valores nom. eléctricos basados en EN 60079-14. |
| Tipo de producto | Cable de datos confeccionado |
| Aplicación | Técnica de procesos |
| Tipo de sensor | FOUNDATION Fieldbus |
| Número de polos | 3 |
| Número de salidas de cable | 1 |
| Codificación | A |
| Propiedades de aislamiento | |
| Grado de polución | 2 |
| Sistema bus | FOUNDATION Fieldbus |
| Tipo de señal/categoría | FOUNDATION Fieldbus, 31,25 kBit/s |
| Indicación de estado | no |
| Resistencia de aislamiento | ≥ 10 MΩ |
| Tensión nominal UN | 300 V |
| Corriente nominal IN | 5,2 A |
| Medio de transmisión | Cobre |
| Velocidad de transmisión | 31,25 kBit/s |
| Material junta | TPU |
| Material cuerpo de agarre | TPU |
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Acero inoxidable |
| Asignación de conexiones | |
| Contacto | Color (denominación de señal) | Contacto (opcional) | 1 (Conector) | BU (DATA-) | 1 (Hembra) |
| 2 (Conector) | OG (DATA+) | 2 (Hembra) | |
| 3 (Conector) | SR (Pantalla) | 3 (Hembra) | |
| Conexión 1 | |
| Construcción | Conector acodado 7/8"-16UNF |
| Número de polos | 3 |
| Tipo de codificación | A (Estándar) |
| Conexión 2 | |
| Construcción | Hembra acodado 7/8"-16UNF |
| Número de polos | 3 |
| Tipo de codificación | A (Estándar) |
| Longitud del cable | 2 m |
| FOUNDATION Fieldbus/PROFIBUS PA, azul [961] | |

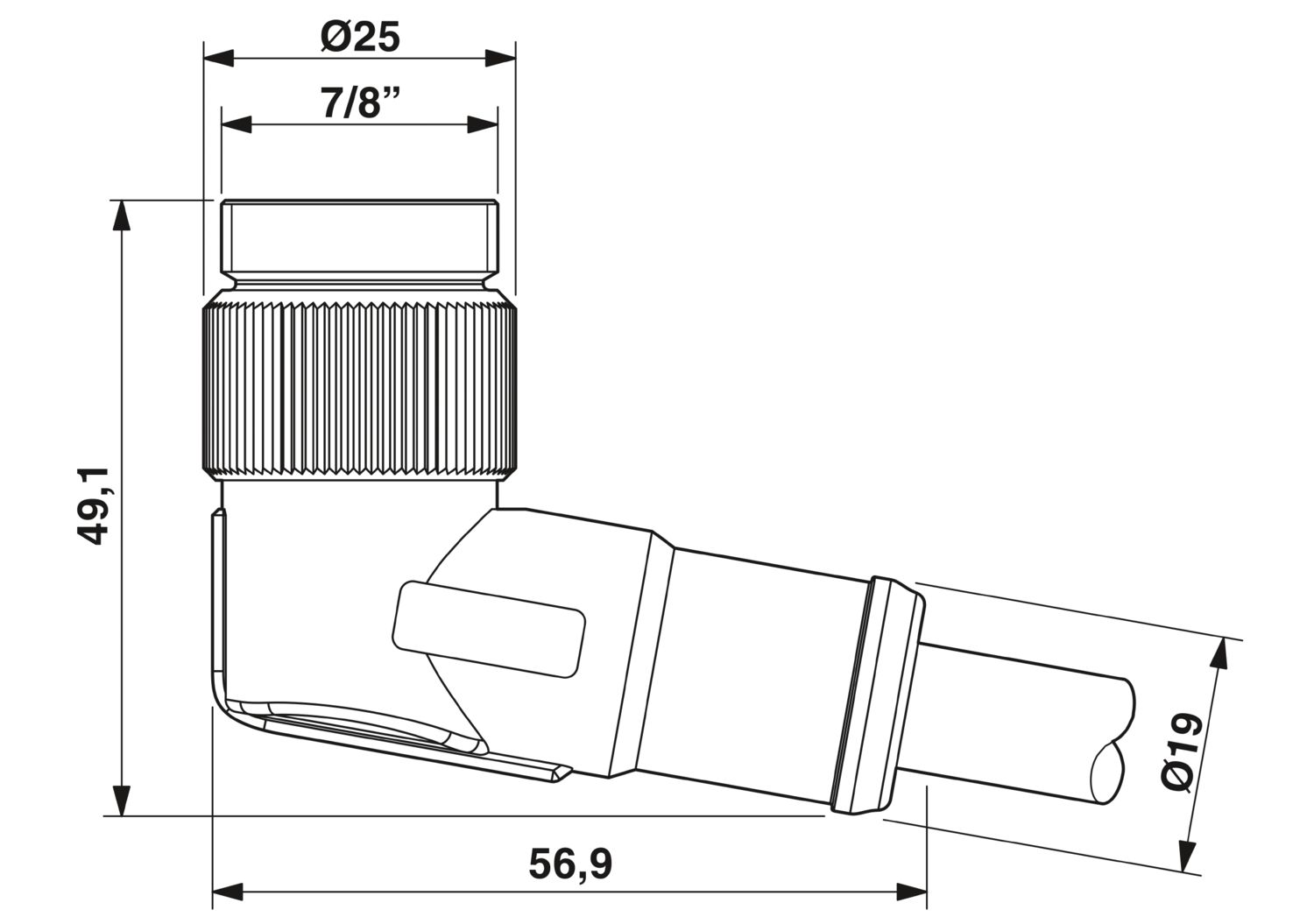

| Esquema de dimensiones |
|
| Peso del cable | 56,552 kg/km |
| Número de polos | 2 |
| Apantallado | sí |
| Tipo de cable | FOUNDATION Fieldbus/PROFIBUS PA, azul [961] |
| Diseño de conductores | 2xAWG18/7 + 1xAWG20/7 |
| Velocidad de señales | 0,66 c |
| Construcción del conductor cable de señales | 7x 0,40 mm |
| Línea de señales AWG | 18 |
| Sección de línea | 2x 0,75 mm² (conductor de señales) |
| 1x 0,5 mm² (Conductor de referencia) | |
| Diámetro de conductor incl. aislamiento | 2,24 mm ±0,05 mm |
| Diámetro exterior del cable | 7,50 mm ±0,25 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | azul RAL 5015 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PO (conductor de señales) |
| Conductor individual, color | azul, naranja |
| Grosor de pared Aislamiento | 0,50 mm |
| Grosor de pared Envoltura exterior | 1,00 mm |
| Cableado de pares | 2 conductores como par |
| Cableado total | 1 par con 1 conductor de referencia y rellenos como alma |
| Cubierta visual de pantalla | 100 % |
| Resistencia máx. del conductor | ≤ 19,35 Ω/km (conductor de señales) |
| 26 Ω/km (Pantalla) | |
| Capacidad de la línea | 147 pF/m (a 1 kHz, conductor/pantalla) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Capacidad de servicio | 78 nF (a 1 kHz) |
| Impedancia de la línea | 100 Ω ±20 % (para 31,25 kHz) |
| Tensión nominal Cable | 300 V |
| Menor radio de flexión, montaje fijo | 75 mm |
| Resistencia a la tracción | 260 N |
| Atenuación de pantalla | 3,00 dB/km (con 39 kHz) |
| Resistencia a las llamas | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Características especiales | Estándares UL PLTC-ER e ITC |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (cable, disposición fija) |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Índice de protección (NEMA) | 1 (NEMA) |
| 3 (NEMA) | |
| 4 (NEMA) | |
| 6P (NEMA) | |
| Temperatura ambiente (servicio) (Conector macho/conector hembra) | -40 °C ... 105 °C (macho / hembra) |
