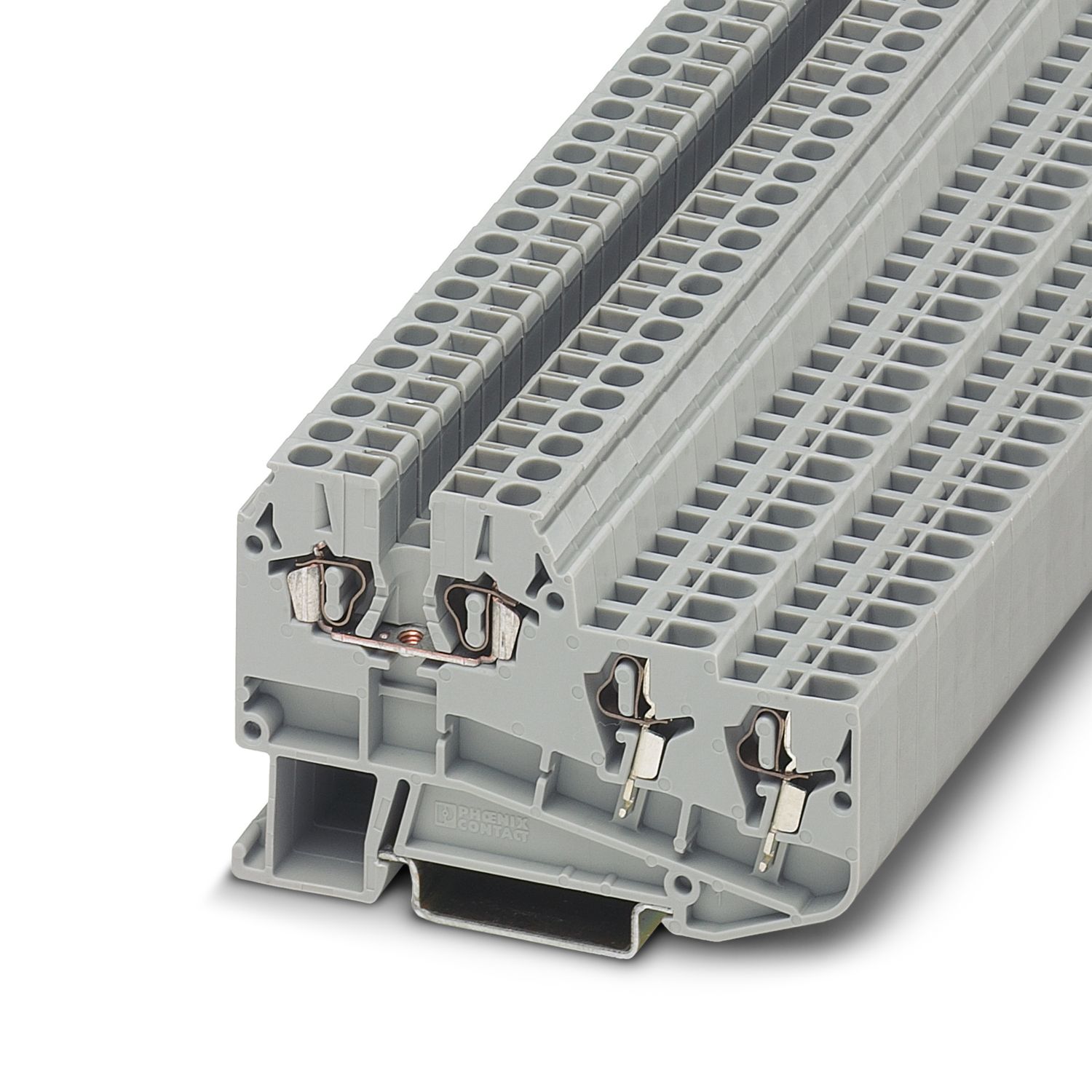

ZDIK 1,5
-
Borna de actuador/sensor de proximidad
3006470
Borna de actuador/sensor de proximidad, tensión nominal: 250 V, corriente nominal: 17,5 A, tipo de conexión: Conexión por resorte, 1. Y 2º piso, conexión a la derecha, sección: 0,14 mm2 - 2,5 mm2, tipo de conexión: Conexión por resorte, 3. Piso, sección: 0,14 mm2 - 2,5 mm2, clase de montaje: NS 35/7,5, NS 35/15, color: gris
Detalles de producto
Tipo de producto | Borne sensor/actuador |
Número de conexiones | 4 |
Número de filas | 2 |
Potenciales | 3 |
Propiedades de aislamiento | |
Categoría de sobretensión | III |
Grado de polución | 3 |
Tensión transitoria de dimensionamiento | 4 kV |
Número de conexiones por piso | 2 |
Sección nominal | 1,5 mm² |
Sección de dimensionamiento AWG | 14 |
1. Y 2º piso, conexión a la derecha | |
Longitud de pelado | 10 mm |
Conexión según norma | IEC / EN |
Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
Sección de conductor AWG | 26 ... 14 (Convertido según IEC) |
Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
Sección de cable flexible [AWG] | 26 ... 16 (Convertido según IEC) |
Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 1,5 mm² |
Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 1,5 mm² |
Corriente nominal | 17,5 A |
Corriente de carga máxima | 17,5 A (con una sección del conductor de 2,5 mm²) |
Tensión nominal | 250 V |
3. Piso | |
Longitud de pelado | 10 mm |
Conexión según norma | IEC / EN |
Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
Sección de conductor AWG | 26 ... 14 (Convertido según IEC) |
Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 1,5 mm² |
Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 1,5 mm² |
Corriente nominal | 17,5 A |
Tensión nominal | 250 V |
Anchura | 5,2 mm |
Ancho de tapa | 2,2 mm |
Color | gris |
Clase de inflamabilidad según UL 94 | V0 |
Grupo material aislante | I |
Material aislante | PA |
Utilización estática de material aislante en frío | -60 °C |
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Datos mecánicos | |
Pared lateral abierta | Sí |
Conexión según norma | IEC / EN |
IEC / EN |
Tipo de montaje | NS 35/7,5 |
NS 35/15 |
Código de artículo | 3006470 |
Unidad de embalaje | 50 Unidades |
Cantidad mínima de pedido | 1 Unidades |
Clave de venta | 02 |
Clave de producto | BE2117 |
GTIN | 4017918147440 |
Peso por unidad (incluido el embalaje) | 10.475 g |
Peso por unidad (sin incluir el embalaje) | 10.376 g |
Número de tarifa arancelaria | 85369011 |
País de origen | PL |
EU RoHS | |
Cumple los requisitos de la Directiva RoHS | Sí (Ninguna excepción) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
Ninguna sustancia peligrosa por encima de los valores límite
|
EU REACH SVHC | |
Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Ninguna sustancia con una fracción de masa superior a 0,1 % |
Productos compatibles
Nota: el uso de algunos de los accesorios indicados a continuación puede restringir este producto.
-
-
FBST 3-5 - Puente enchufable 3025079
-
FBST 2-5 - Puente enchufable 3025066
-
FBRI 20-5 N - Puente fijo 3000515
-
FBRI 16-5 N - Puente fijo 3000476
-
FBRI 12-5 N - Puente fijo 3000434
-
FBRI 2-5 N - Puente fijo 3000227
-
FBRI 3-5 N - Puente fijo 3000201
-
FBRI 10-5 N - Puente fijo 2770642
-
FBRI 40-5 N - Puente fijo 3006823
-
FBSTB 10-ZDIK GY - Puente enchufable 3006535
-
FBSTB 10-ZDIK RD - Puente enchufable 3006551
-
FBSTB 10-ZDIK BU - Puente enchufable 3006548
-
FBSTB 10-ZDIK GNYE - Puente enchufable 3006771
-
FBSTB 80-ZDIK GY - Puente enchufable 3006564
-
FBSTB 80-ZDIK RD - Puente enchufable 3006580
-
FBSTB 80-ZDIK BU - Puente enchufable 3006577
-
FBSTB 80-ZDIK GNYE - Puente enchufable 3006768
-
D-ZDIK 1,5 - Tapa final 3006593
-
TS-KK 3 - Placa separadora 2770215
-
ISH ZDIK 1,5/0,2 - Casquillo para retención del aislamiento 3031021
-
ISH ZDIK 1,5/0,5 - Casquillo aislante 3031013
-
SZF 1-0,6X3,5 - Destornillador 1204517
-
NS 35/ 7,5 PERF 2000MM - Carril simétrico perforado 0801733
-
NS 35/ 7,5 UNPERF 2000MM - Carril simétrico sin perforar 0801681
-
NS 35/ 7,5 WH PERF 2000MM - Carril simétrico perforado 1204119
-
NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1204122
-
NS 35/ 7,5 AL UNPERF 2000MM - Carril simétrico sin perforar 0801704
-
NS 35/ 7,5 ZN PERF 2000MM - Carril simétrico perforado 1206421
-
NS 35/ 7,5 ZN UNPERF 2000MM - Carril simétrico sin perforar 1206434
-
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 0801762
-
NS 35/ 7,5 CAP - Caperuza final 1206560
-
NS 35/15 PERF 2000MM - Carril simétrico perforado 1201730
-
NS 35/15 UNPERF 2000MM - Carril simétrico sin perforar 1201714
-
NS 35/15 WH PERF 2000MM - Carril simétrico perforado 0806602
-
NS 35/15 WH UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1204135
-
NS 35/15 AL UNPERF 2000MM - Carril simétrico sin perforar 1201756
-
NS 35/15 ZN PERF 2000MM - Carril simétrico perforado 1206599
-
NS 35/15 ZN UNPERF 2000MM - Carril simétrico sin perforar 1206586
-
NS 35/15 CU UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1201895
-
NS 35/15 CAP - Caperuza final 1206573
-
NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1201798
-
ZBF 5:UNBEDRUCKT - Tira de cinta Zack plana 0808642
-
ZBF 5 CUS - Tira de cinta Zack plana 0825025
-
ZBF 5,LGS:FORTL.ZAHLEN - Tira de cinta Zack plana 0808671
-
ZBF 5,QR:FORTL.ZAHLEN - Tira de cinta Zack plana 0808697
-
ZBF 5,LGS:GERADE ZAHLEN - Tira de cinta Zack plana 0810821
-
ZBF 5,LGS:UNGERADE ZAHLEN - Tira de cinta Zack plana 0810863
-
UC-TMF 5 - Marcador para bornes 0818153
-
UC-TMF 5 CUS - Marcador para bornes 0824638
-
UCT-TMF 5 - Marcador para bornes 0828744
-
UCT-TMF 5 CUS - Marcador para bornes 0829658
-
ZB 5 :UNBEDRUCKT - Tira de cinta Zack 1050004
-
ZB 5 CUS - Tira de cinta Zack 0824962
-
ZB 5,LGS:FORTL.ZAHLEN - Tira de cinta Zack 1050017
-
ZB 5,QR:FORTL.ZAHLEN - Tira de cinta Zack 1050020
-
ZB 5,LGS:GLEICHE ZAHLEN - Tira de cinta Zack 1050033
-
ZB 5,LGS:L1-N,PE - Tira de cinta Zack 1050415
-
UC-TM 5 - Marcador para bornes 0818108
-
UC-TM 5 CUS - Marcador para bornes 0824581
-
UCT-TM 5 - Marcador para bornes 0828734
-
UCT-TM 5 CUS - Marcador para bornes 0829595
-
GBS 5-25X12 - Rótulo de señalización de grupos para marcado de bornes 0810588
-
GBS 5-25X5 - Rótulo de señalización de grupos para marcado de bornes 0829126
-
STP 5-2-ZB - Soporte para señalización 3037643
-
CLIPFIX 35 - Soporte final 3022218
-
CLIPFIX 35-5 - Soporte final 3022276
-
E/NS 35 N - Soporte final 0800886
-
E/UK - Soporte final 1201442
-
E/UK 1 - Soporte final 1201413
