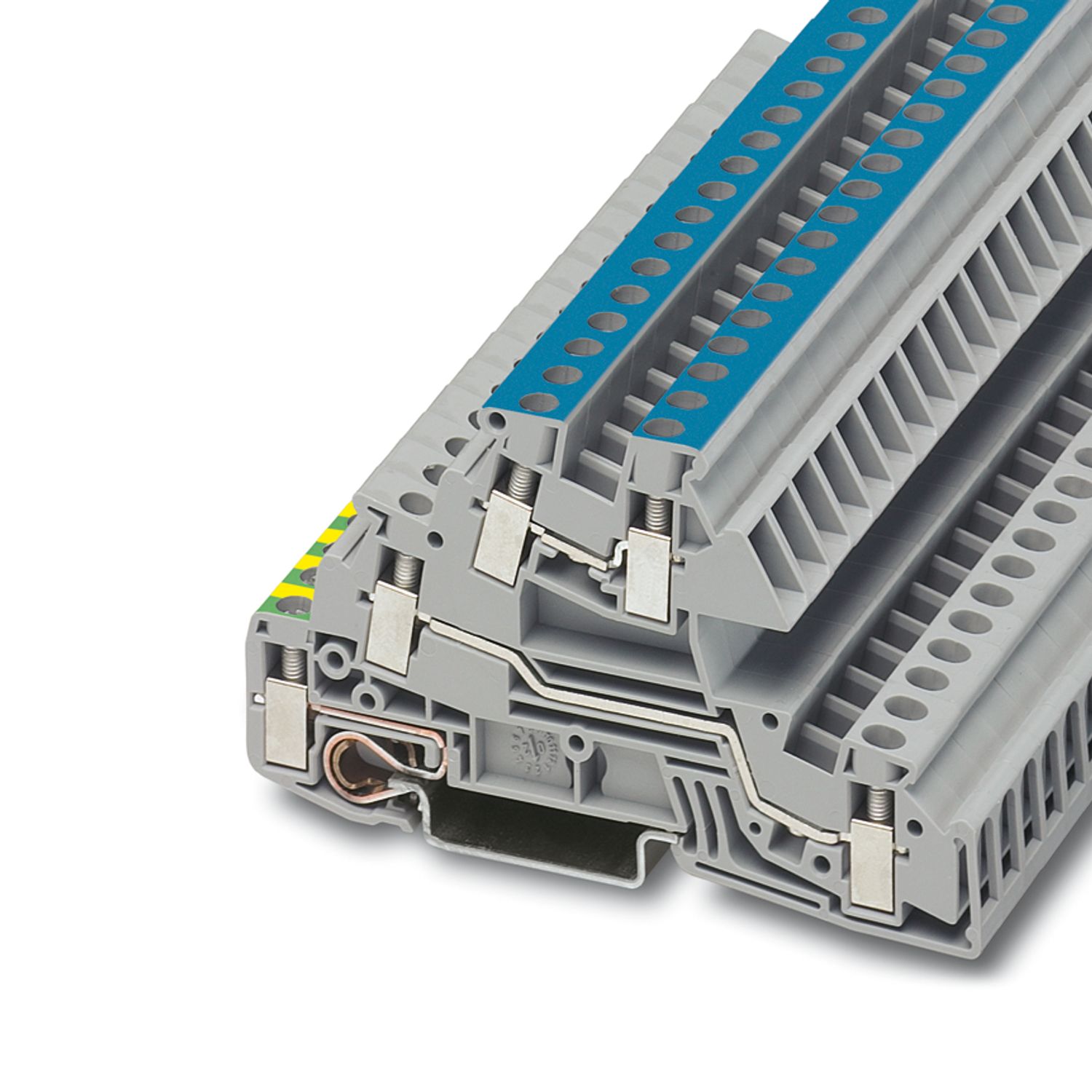

PIK 4-PE/L/N
-
Borne de tierra para distribución
2714019
Borne de tierra para distribución, tensión nominal: 400 V, corriente nominal: 32 A, Conexión por tornillo, 1. Piso, conexión a la izquierda y 3er piso, Sección de dimensionamiento: 4 mm2, sección: 0,2 mm2 - 4 mm2, clase de montaje: NS 35/7,5, NS 35/15, color: gris
Detalles de producto
Tipo de producto | Borne de conexión a tierra |
Número de conexiones | 5 |
Número de filas | 3 |
Propiedades de aislamiento | |
Categoría de sobretensión | III |
Grado de polución | 3 |
Tensión transitoria de dimensionamiento | 4 kV |
Número de conexiones por piso | 2 |
Sección nominal | 4 mm² |
1. Piso, conexión a la izquierda y 3er piso | |
Tipo de conexión | Conexión por tornillo |
Rosca de tornillo | M3 |
Observación | Observe la capacidad de corriente de los carriles. |
Par de apriete | 0,5 ... 0,6 Nm |
Longitud de pelado | 9 mm |
Conexión según norma | IEC 60947-7-1/IEC 60947-7-2 |
Sección de conductor rígido | 0,2 mm² ... 4 mm² |
Sección de conductor AWG | 24 ... 12 (Convertido según IEC) |
Sección de conductor flexible | 0,2 mm² ... 4 mm² |
Sección de cable flexible [AWG] | 24 ... 12 (Convertido según IEC) |
Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 4 mm² |
Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 2,5 mm² |
2 conductores con la misma sección, rígidos | 0,2 mm² ... 1,5 mm² |
2 conductores con la misma sección, flexibles | 0,2 mm² ... 1 mm² |
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,25 mm² ... 1 mm² |
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² |
Corriente nominal | 32 A |
Corriente de carga máxima | 32 A (con una sección de conductor de 4 mm²) |
Tensión nominal | 400 V (Fase/fase) |
250 V (Fase/PE) | |
250 V (Fase/N) | |
Sección nominal | 4 mm² |
Anchura | 6,2 mm |
Ancho de tapa | 1,5 mm |
Color | gris |
Clase de inflamabilidad según UL 94 | V2 |
Grupo material aislante | I |
Material aislante | PA |
Utilización estática de material aislante en frío | -60 °C |
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Datos mecánicos | |
Pared lateral abierta | Sí |
Conexión según norma | IEC 60947-7-1/IEC 60947-7-2 |
Tipo de montaje | NS 35/7,5 |
NS 35/15 |
Código de artículo | 2714019 |
Unidad de embalaje | 50 Unidades |
Cantidad mínima de pedido | 1 Unidades |
Clave de venta | 02 |
Clave de producto | BE1253 |
GTIN | 4017918061265 |
Peso por unidad (incluido el embalaje) | 22.82 g |
Peso por unidad (sin incluir el embalaje) | 22.82 g |
Número de tarifa arancelaria | 85369011 |
País de origen | GR |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
|
EU REACH SVHC | |
Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Ninguna sustancia con una fracción de masa superior a 0,1 % |
