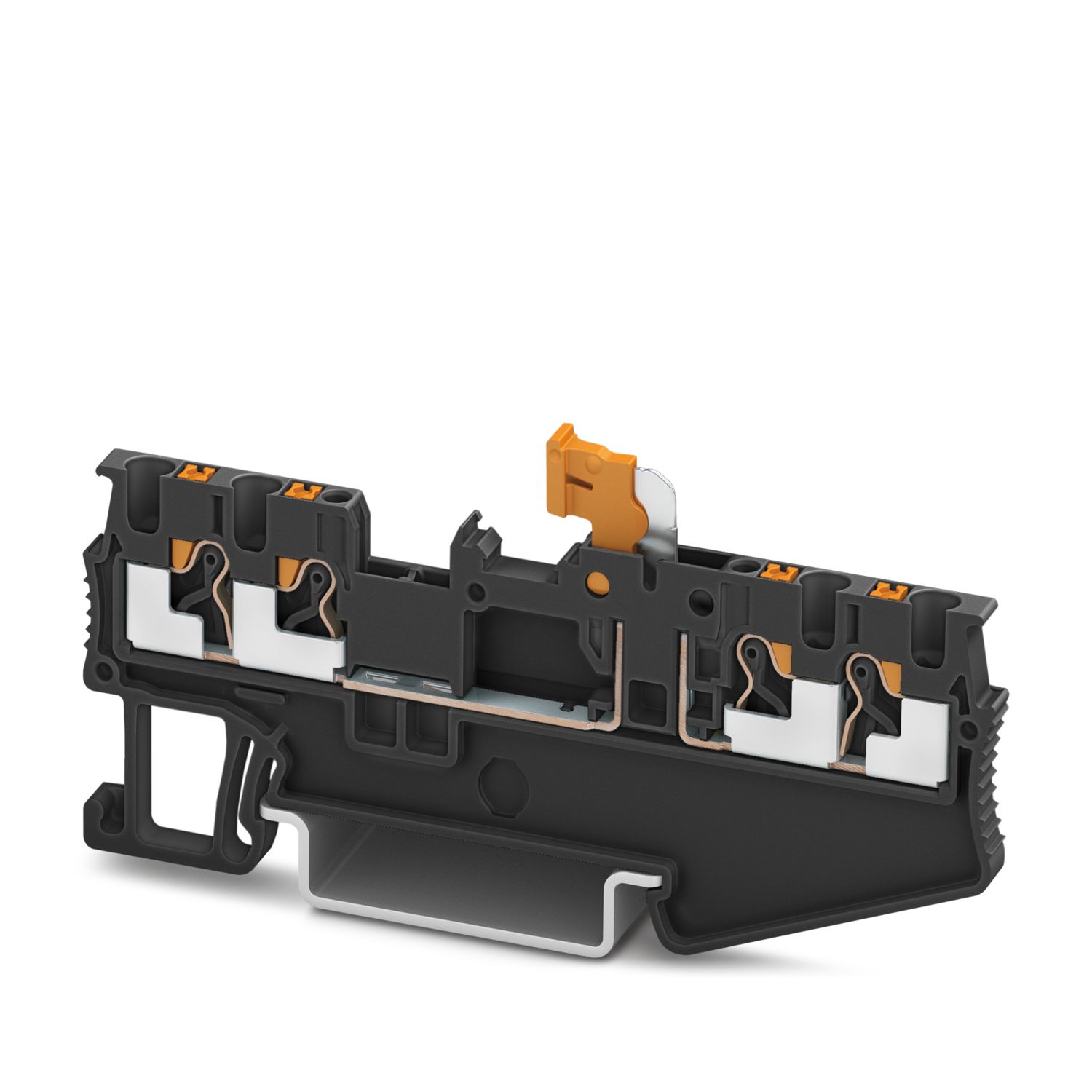

PT 1,5/S-QUATTRO-MT BK - Borna interrumpible por cuchilla

1548369

Borna interrumpible por cuchilla, tensión nominal: 400 V, corriente nominal: 10 A, 1er piso, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 1,5 mm², sección: 0,14 mm² - 1,5 mm², montaje: NS 35/7,5, NS 35/15, color: negro

Tipo de producto	Borna seccionable
Número de conexiones	4
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Potencia disipada máxima con condición nominal	0,56 W

Número de conexiones por piso	4
Sección nominal	1,5 mm²
1er piso
Longitud de pelado	8 mm ... 10 mm
Calibre macho	A1 / B1
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,14 mm² ... 1,5 mm²
Sección de conductor AWG	26 ... 14 (Convertido según IEC)
Sección de conductor flexible	0,14 mm² ... 1,5 mm²
Sección de cable flexible [AWG]	26 ... 14 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,14 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,14 mm² ... 1 mm² se recomienda el uso de la puntera AI-S 1-8 TQ código de artículo 1200293
Corriente nominal	10 A
Corriente de carga máxima	10 A
Tensión nominal	400 V
Sección nominal	1,5 mm²
1er piso Sección de conexión directamente enchufable
Sección de conductor rígido	0,25 mm² ... 1,5 mm²
Sección de cable flexible (puntera sin manguito de plástico)	0,34 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,34 mm² ... 1 mm²

Anchura	3,5 mm
Ancho de tapa	0,8 mm
Altura	76,9 mm
Profundidad	30,5 mm
Profundidad en NS 35/7,5	32 mm
Profundidad en NS 35/15	39,5 mm

Color	negro (RAL 9005)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA

Datos mecánicos
Pared lateral abierta	Sí

Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-1

Tipo de montaje	NS 35/7,5
	NS 35/15

Código de artículo	1548369
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de producto	BE2231
GTIN	4067923023734
Peso por unidad (incluido el embalaje)	6.259 g
Peso por unidad (sin incluir el embalaje)	6.239 g
País de origen	PL

Productos compatibles

Accesorios

Sus ventajas

Además de la posibilidad de prueba en el foso funcional doble, todos los bornes disponen de una toma de pruebas adicional

Los bornes de conexión push-in se distinguen, además de por las características del sistema completo CLIPLINE, por un cableado sencillo y sin herramientas de los conductores con casquillos finales de conductor o conductos rígidos

La construcción compacta y la conexión frontal permiten el cableado en los espacios más estrechos

Cómoda separación de circuitos eléctricos mediante cuchillas de interrupción
