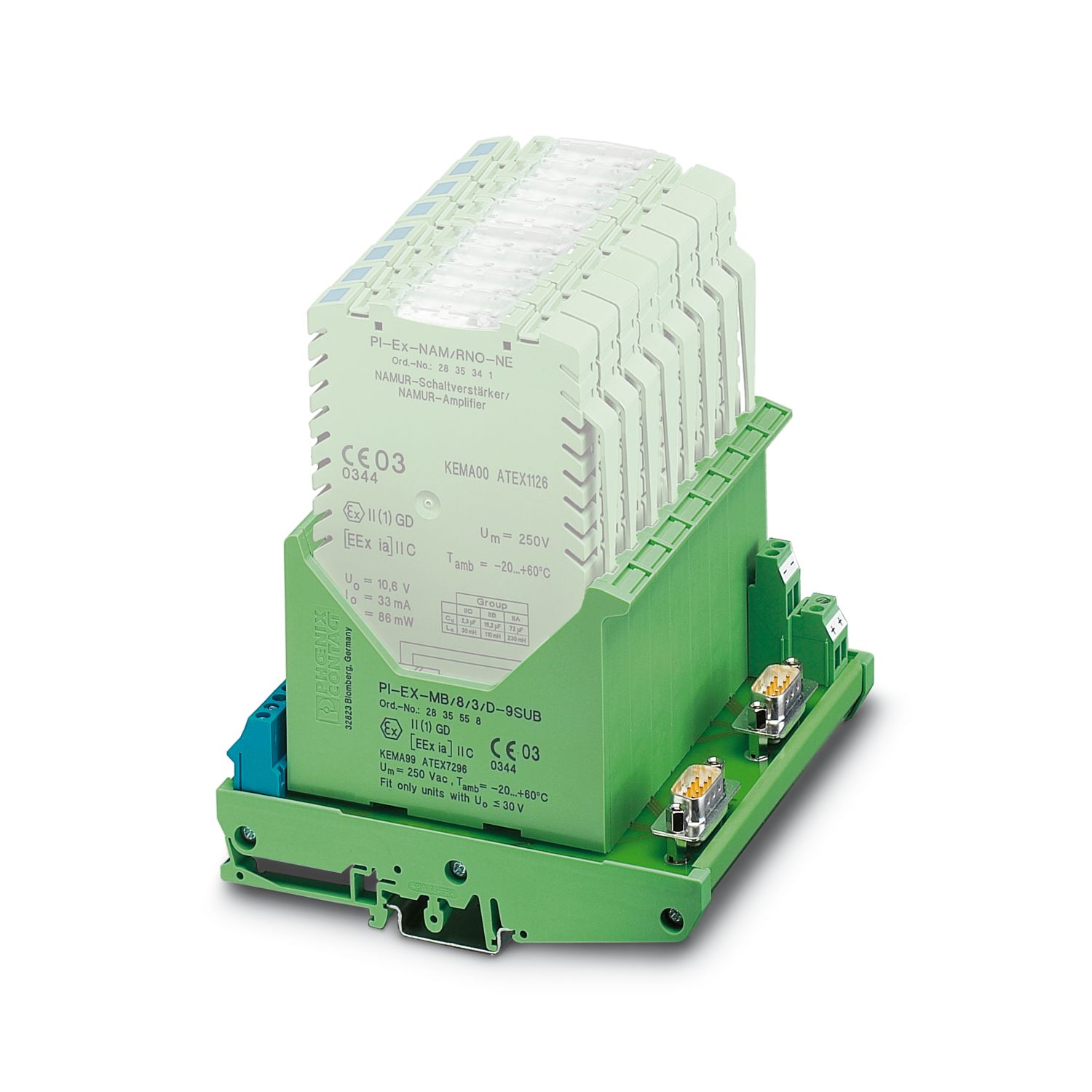

PI-EX-MB/ 8/3/D-9SUB
-
Bloque de bornes de base
2835558
Soporte universal para módulos Ex (placa de base) para alojar convertidores de medición de 3 conductores, de seguridad intrínseca, como máximo para 8 módulos PI-..., para montaje sobre NS 35/7,5 o NS 32
Detalles de producto
| Tipo de producto | Soportes modulares |
| Aplicación | Elemento de base |
| Corriente máx. admisible | ≤ 250 mA (por circuito eléctrico) |
| Tensión nominal UN | 265 V AC (UB+, UB-) |
| 20 V DC ... 35 V DC (Ver tensión nominal Módulos PI) | |
| Corriente nominal IN | 1 A |
| Nivel de control | |
| Tipo de conexión | Conector macho D-SUB |
| Número de conexiones | 2 |
| Número de polos | 9 |
| Nivel de campo | |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 8 mm |
| Número de conexiones | 8 |
| Número de polos | 3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| Datos técnicos de seguridad | |
| Tensión máx. de salida Uo | 30 V |
| Tensión máxima en materia de seguridad Um | 265 V AC |
| Esquema de dimensiones |
|
| Anchura | 124,7 mm |
| Altura | 127,5 mm |
| Profundidad | 92 mm |
| Profundidad NS 35/7,5 | 142,5 mm (con soporte de acoplamiento NS 35/7,5) |
| Profundidad NS 32 | 147,5 mm (con soporte de acoplamiento NS 32) |
| Profundidad NS 35/15 | 150 mm (con soporte de acoplamiento NS 35/15) |
| Color | verde (RAL 6021) |
| Clase de inflamabilidad según UL 94 | V0 |
| Tipo de material aislante Carcasa | Poliamida PA sin reforzar, policarbonato PC, PVC |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 75 °C |
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA [ia Ga] IIC T4 Gc | |
| Certificado | KEMA 99ATEX7296 |
| PxCIF08ATEX2835325X | |
| Líneas de fuga y espacios de aire | |
| Normas/especificaciones | IEC 60664 |
| DIN VDE 0110 | |
| Tipo de montaje | Montaje sobre carril DIN |
