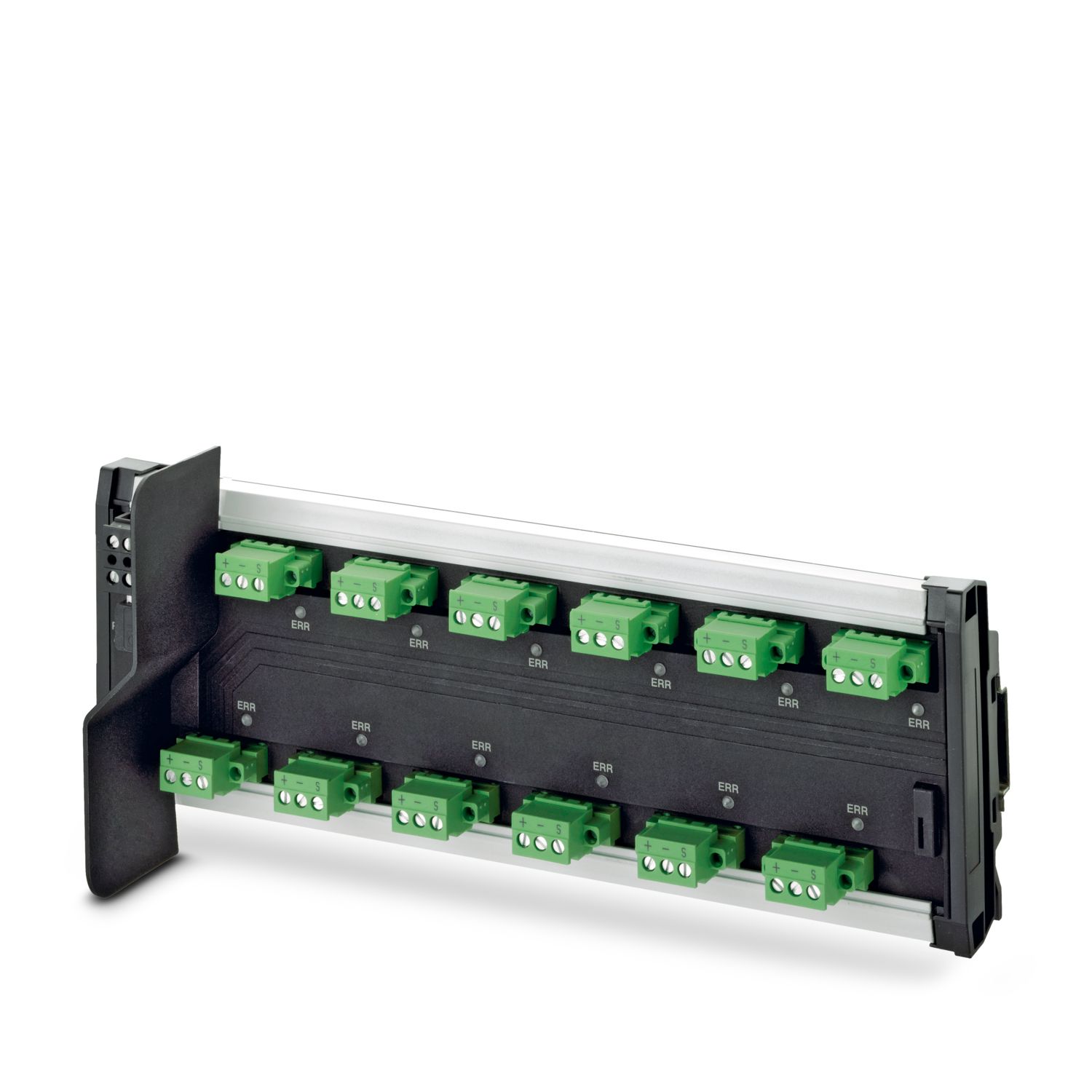

FB-12SP
-
Acoplador de equipos
2316310

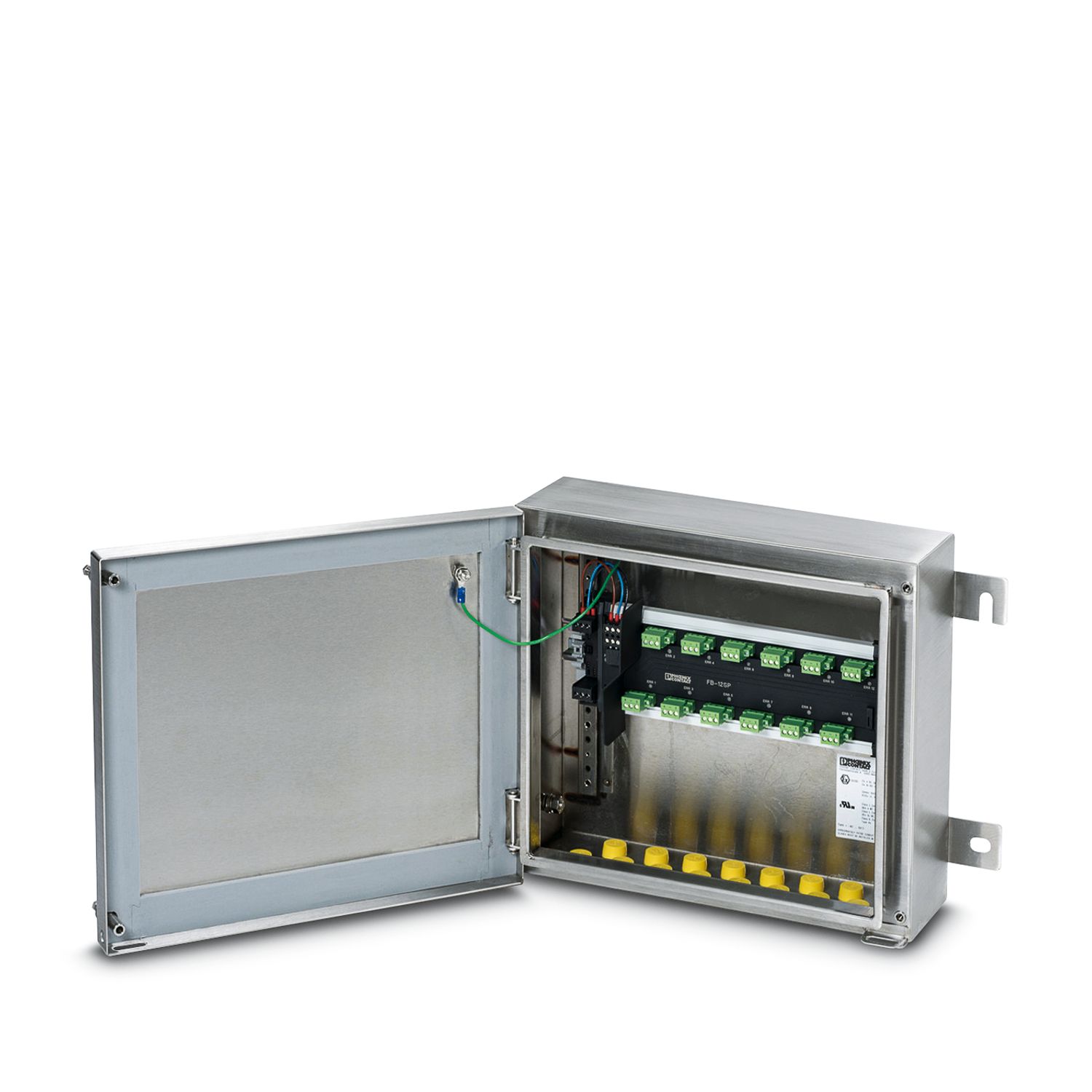

Acoplador de equipos para Foundation Fieldbus y PROFIBUS PA con conexiones de apriete para 12 derivaciones de empalme con equipos terminales de bus de campo.
Detalles de producto
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Tipo de producto | Acoplador de equipos |
| MTTF | 723 Años (25 grados C) |
| Alimentación | |
| Tensión de alimentación | 10,5 V DC ... 32 V DC (Entrada en el lado del cable principal) |
| Absorción de corriente típica | 6,5 mA |
| Alimentación | |
| Sección de conductor flexible | 2,50 mm² ... 0,20 mm² |
| Sección de conductor rígido | 2,50 mm² ... 0,20 mm² |
| Sección de cable flexible [AWG] | 24 ... 12 |
| Sección de conductor AWG | 24 ... 12 |
| Datos técnicos de seguridad | |
| Tensión de entrada Ui | 32 V (IIB (C/D)) |
| 24 V (IIC (A/B)) | |
| 17,5 V (FISCO) | |
| Inductancia Li | 4 µH |
| Capacidad Ci | 0 µF |
| Tensión máx. de salida Uo | Uin (Línea derivada) |
| Corriente máx. de salida Io | 56 mA (Línea derivada) |
| Potencia máx. de salida Po | 1,792 W |
| Absorción de corriente | 6,5 mA (Circuito abierto máximo) |
| 0,68 A (corriente máxima de la línea principal) | |
| IIC/IIB (Línea derivada): Inductancia externa máx. Lo / Capacidad externa máx. Co | / 80 nF |
| 0,26 mH | |
| Señal | FOUNDATION Fieldbus |
| PROFIBUS | |
| Datos: Foundation Fieldbus y segmento PROFIBUS PA | |
| Tipo de conexión | Conexión por tornillo COMBICON enchufable para cada derivación |
| Número de canales | 12 |
| Resistencia de cierre | Conector externo extraíble de 100 Ω inclusive |
| 100 Ω (Conector externo extraíble) | |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor AWG mín. | 24 |
| Tensión nominal de salida | ≤ 32 V (Por derivación) |
| Corriente de salida | 38 mA |

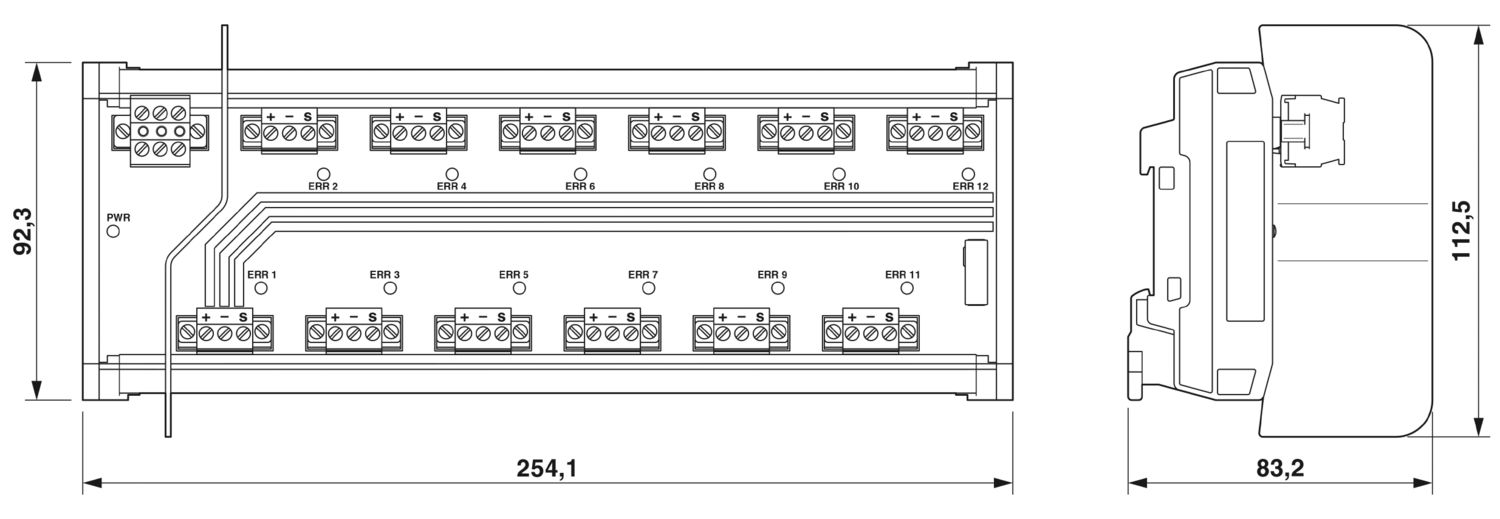

| Esquema de dimensiones |
|
| Anchura | 254,1 mm |
| Altura | 112,5 mm |
| Profundidad | 83,5 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Resistencia a la corrosión según ANSI-ISA 71.04-1985, grado G3 | : |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -50 °C ... 90 °C |
| Temperatura ambiente (almacenamiento / transporte) | -50 °C ... 90 °C |
| Altitud | 2000 m |
| Humedad del aire máx. admisible (servicio) | < 95 % (sin condensación) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | sin condensación |
| Choque | 30g, 11 ms |
| Vibración (servicio) | 5g, 10 Hz ... 150 Hz |
| ATEX | |
| Marcado | II 3(3)G Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs |
| Ex nA [nL] IIC T4 Gc | |
| Ex ic IIC T4 Gc, FISCO ic | |
| Certificado | Sira 13ATEX4247X |
| IECEx | |
| Marcado | Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs |
| Ex nA [nL] IIC T4 Gc | |
| Ex ic IIC T4 Gc, FISCO ic | |
| Certificado | IECEx SIR 13.0089X |
| CSA, USA/Canada | |
| Marcado | Class I, Div. 2, Groups A, B, C, D |
| Ex nA [nL] IIC T4 Gc | |
| Class I, Zone 2, AEx nA [nC] IIC T4 Gc | |
| UL, EE. UU. | |
| Marcado | Class I, Zone 2 |
| AEx nA [ic] IIC T4, Entity/FISCO spurs | |
| Ex nA [ic] IIC T4 Gc | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| UKCA Ex (UKEX) | |
| Marcado | II 3(3)G Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs |
| Ex nA [nL] IIC T4 Gc | |
| Ex ic IIC T4 Gc, FISCO ic | |
| Certificado | PxCAI22UKEx2316307X |
| CCC | |
| Marcado | Ex ec [ic] IIC T4 Gc |
| Ex ic IIC T4 Gc | |
| Normas | |
| Normas/especificaciones | EN 60079-0:2011, EN 60079-11:2012, EN 60079-15:2005, EN 60079-15:2010 |
| IEC 60079-0:2011, IEC 60079-11:2011, IEC 60079-15:2005, IEC 60079-15:2010 | |
| Normas / especificaciones | |
| Normas/especificaciones | Inmunidad a la onda sinusoidal fuertemente amortiguada según IEC 61000-4-12 |
| Normas / especificaciones | |
| Normas/especificaciones | Calor seco según IEC 61131-2 |
| Normas / especificaciones | |
| Normas/especificaciones | Calor húmedo según IEC 61131-2 |
| Normas / especificaciones | |
| Normas/especificaciones | Vibraciones y choques según EN 61131-2 y EN 50178 |
| Normas/especificaciones | IEC 61158-2 |
| Posición para el montaje | Sobre carril horizontal y vertical NS 35 según EN 60715 |
