FL WLAN 2010
-
Módulo inalámbrico
1119246
Punto de acceso WLAN, cliente, malla con 2 conexiones de antena externas (RSMA-F), IP20, rango de temperatura: -40 °C … +60 °C, WLAN 802.11 a, b, g, n, frecuencia: 2,4 GHz, 5 GHz, conexiones: COMBICON 9 V DC ... 32 V DC, RJ45: para LAN, web, http/https, CLI, REST-API
Descarga gratuita disponible.
Descargas
Detalles de producto
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Tipo de producto | Módulo inalámbrico |
| Aplicación | Ethernet |
| Construcción | Stand-Alone |
| Propiedades de aislamiento | |
| Grado de polución | 2 |
| Tarjeta inalámbrica | |
| Cantidad | 1 |
| Ejecución | IEEE 802.11 a/b/n, 2,4 GHz y 5 GHz hasta 300 MBit/s |
| Indicaciones de montaje | montaje fijo |
| Potencia disipada máxima con condición nominal | 4,1 W |

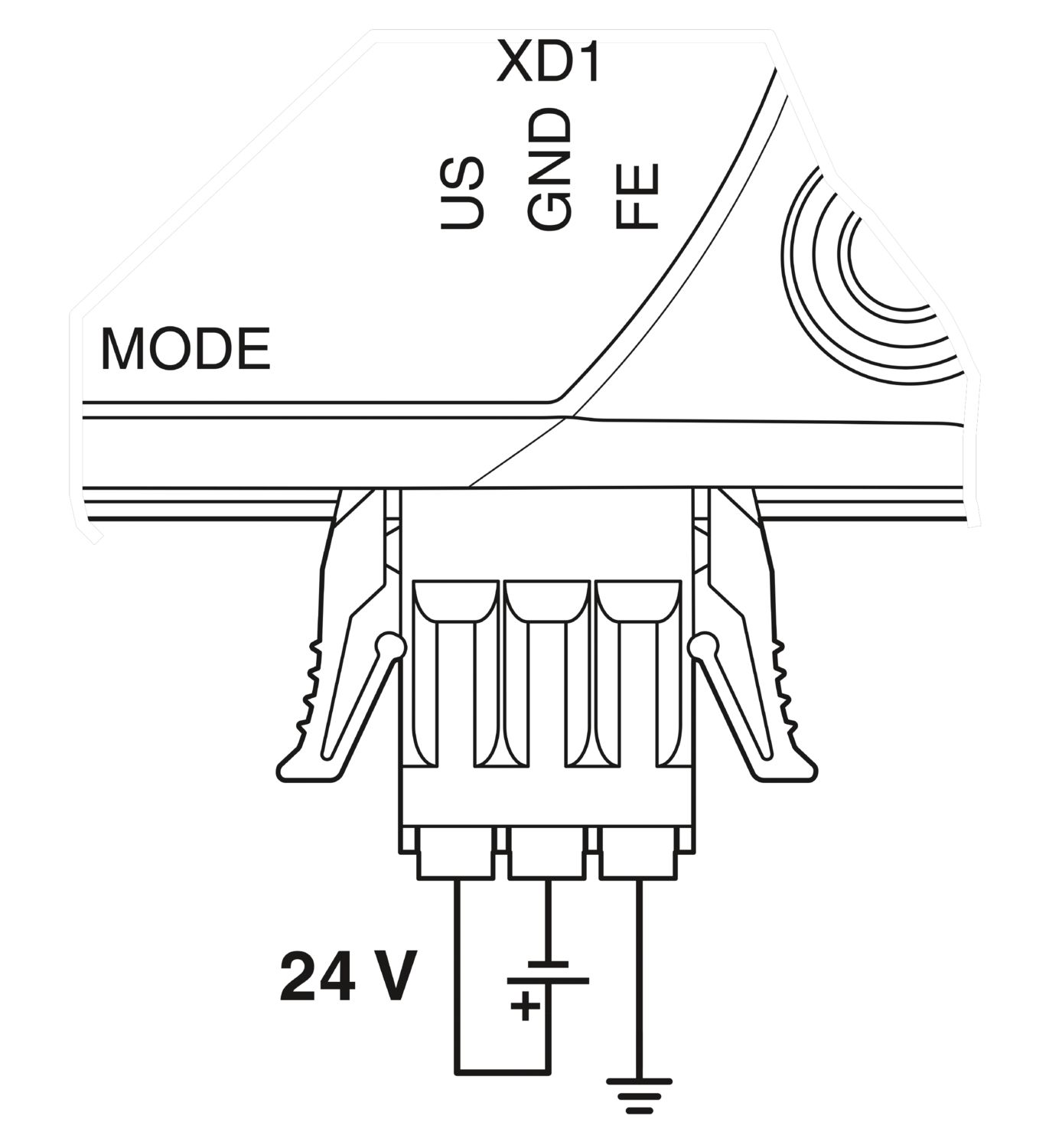

| Alimentación: Electrónica del módulo | |
| Tecnología de conexión | COMBICON |
| Tipo de conexión | Conexión por resorte push-in |
| Nota acerca del tipo de conexión | Sección de cable recomendada: 0,75 mm² |
| Puntera recomendada: longitud de conexión 10 mm | |
| Pinza de crimpado recomendada: trapezoidal o cuadrada | |
| Denominación | 1128752 FMC 1,5/ 3-ST-3,5-RF GY35BD1-3 |
| Número de polos | 3 |
| Gama de secciones AWG | 24 ... 16 (Cables de cobre clasificados para 75° C (UL)) |
| Tensión de alimentación | 24 V DC (SELV) |
| Tensión de alimentación | 9 V DC ... 32 V DC (PELV/SELV) |
| 9 V DC ... 32 V DC (SELV/PELV) | |
| Corriente de alimentación | típ. 170 mA (con 24 V DC) |
| Absorción de corriente | máx. 600 mA (con 9 V DC) |
| 1128752 FMC 1,5/ 3-ST-3,5-RF GY35BD1-3 | |
| Tipo de conexión | Conexión por resorte push-in |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Longitud de pelado | 10 mm |
| Antena | |
| Cantidad | 2 |
| Nota acerca del tipo de conexión | MIMO |
| Funciones | |
| Configuración | Gestión basada en web, CLI automatizado |
| Calidad de Servicio (QoS) | sí |
| Seguridad | 802.11i |
| WPA PSK (preshared key) | |
| WPA2 | |
| AES | |
| TKIP | |
| Filtro MAC | |
| Soporte 802.1x / radio | |
| Certificaciones de radio | Europa, otros países en la E-Shop |
| Compatibilidad con países | Bélgica |
| Bulgaria | |
| Dinamarca | |
| Alemania | |
| Estonia | |
| Finlandia | |
| Francia | |
| Grecia | |
| Gran Bretaña | |
| Irlanda | |
| Italia | |
| Letonia | |
| Liechtenstein | |
| Lituania | |
| Luxemburgo | |
| Malta | |
| Países Bajos | |
| Noruega | |
| Austria | |
| Polonia | |
| Portugal | |
| Rumania | |
| Suecia | |
| Suiza | |
| Eslovaquia | |
| Eslovenia | |
| España | |
| República Checa | |
| Hungría | |
| Chipre (Rep.) | |
| China | |
| Japón | |
| Corea del Sur | |
| Ethernet (RJ45) | |
| Número de interfaces | 1 |
| Tipo de conexión | RJ45 |
| Nota acerca del tipo de conexión | Autonegoation y Autocrossing |
| Velocidad de transmisión | 10/100 MBit/s |
| Física de transmisión | Cobre |
| Longitud de transmisión | 100 m (por segmento) |
| Número de canales | 1 (puertos RJ45) |
| Wireless | |
| Denominación | LAN inalámbrica |
| Tipo de conexión de la antena | RSMA (hembra) |
| Banda de frecuencia | 2,4 GHz |
| 5 GHz | |
| Estándar de radio | WLAN |
| IEEE 802.11 | |
| a | |
| b | |
| g | |
| n | |
| Wi-Fi 4 | |
| Potencia de emisión | máx. 19 dBm (con dos antenas) |
| Cantidad de interfaces de radio | 1 IEEE 802. 11 a/b/g/n |
| Módulos de radio conectables | 60 (En el modo de punto de acceso) |
| Esquema de dimensiones |
|
| Anchura | 63 mm |
| Altura | 26 mm |
| Profundidad | 113 mm |
| Observación acerca de indicaciones de medida | Dimensiones constructivas sin conector |
| Material placa de base | Fundición inyectada de cinc, niquelada |
| Material carcasa | PC |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 60 °C |
| Presión de aire (servicio) | 800 hPa ... 1080 hPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 660 hPa ... 1080 hPa (hasta 3500 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| ATEX | |
| Marcado | II 3 G Ex ec IIC T4 Gc |
| Certificado | UL 21 ATEX 2514X |
| Referencias de normas | EN IEC 60079-0 |
| EN IEC 60079-7 | |
| IECEx | |
| Marcado | Ex ec IIC T4 Gc |
| Certificado | IECEx ULD 21.0003X |
| Referencias de normas | IEC 60079-0 |
| IEC 60079-7 | |
| CCC / China-Ex | |
| Marcado | Ex ec IIC T4 Gc |
| Certificado | 2021122310114455 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | ± 6 kV |
| Descarga indirecta | ± 6 kV |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 100 MHz |
| Intensidad del campo de prueba | 10 V/m |
| Gama de frecuencias | 1000 MHz ... 6000 MHz |
| Intensidad del campo de prueba | 3 V/m |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Observación | ±2,2 kV |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Señal | ± 0,5 kV (simétrico) |
| ± 1 kV (asimétrico) | |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Tensión | 10 V |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55022 |
| Resultado del ensayo | Clase B |
| Tipo de montaje | Montaje mural, opcionalmente adaptador para carril |
| Indicaciones de montaje | Antenas no incl. en vol. de suministro |
