PT 4-QUATTRO-DIO 1N 5408/L-R - Borne para componentes

3211919

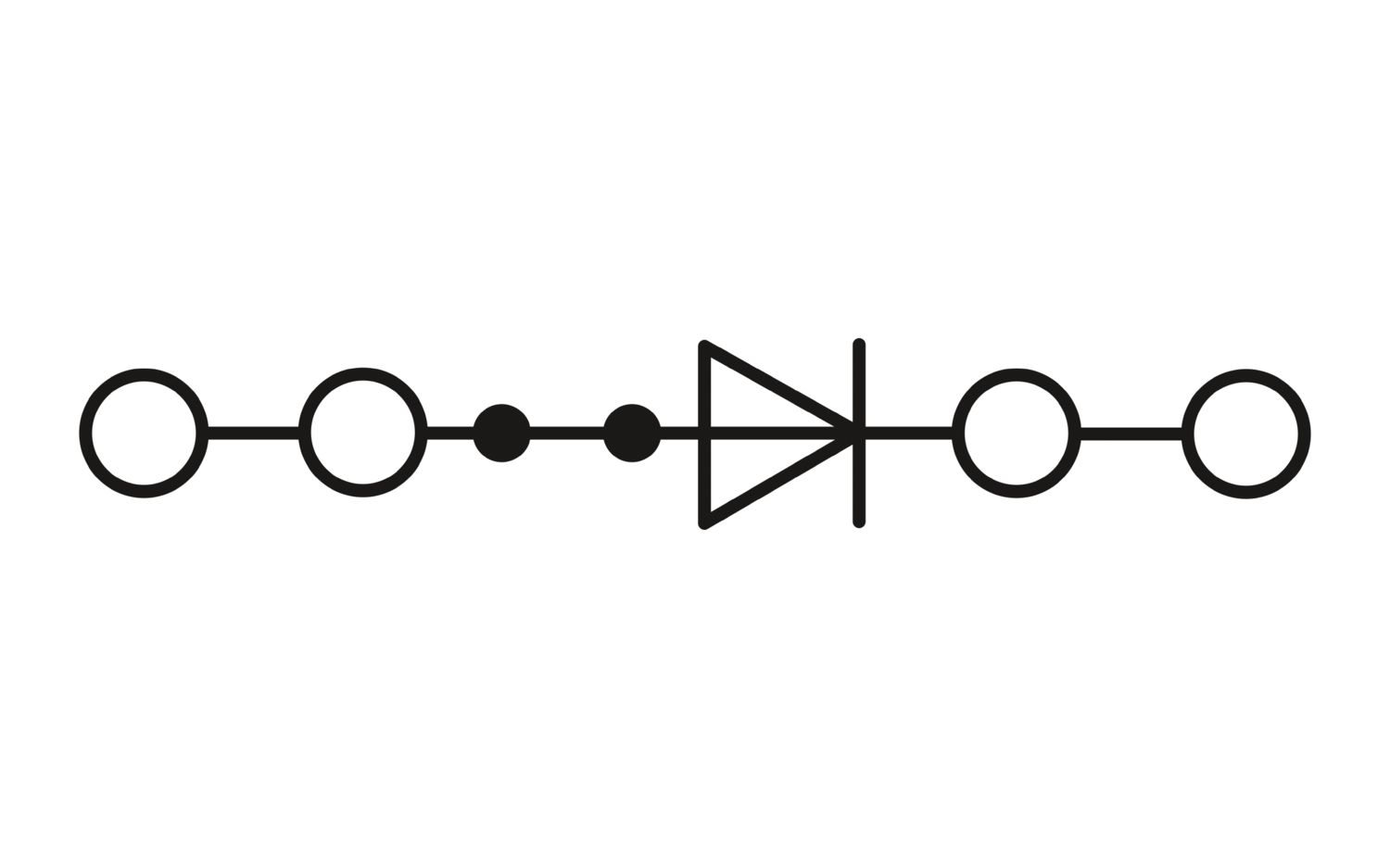

Borne para componentes, con diodo integrado 1N5408, corriente nominal: 1,5 A, número de conexiones: 4, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris

Detalles de producto

Generalidades	La corriente máx. queda determinada por el diodo. Montado: diodo 1N 5408, tensión inversa: 1000 V, corriente límite constante: 1,5 A.

Tipo de producto	Borne para componentes
Número de conexiones	4
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión de aislamiento de dimensionamiento	800 V
Tensión transitoria de dimensionamiento	8 kV

Número de conexiones por piso	4
Sección nominal	4 mm²
Longitud de pelado	10 mm ... 12 mm
Calibre macho	A4
Sección de conductor rígido	0,2 mm² ... 6 mm²
Sección de conductor AWG	24 ... 10 (Convertido según IEC)
Sección de conductor flexible	0,2 mm² ... 6 mm²
Sección de cable flexible [AWG]	24 ... 10 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,25 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,25 mm² ... 4 mm²
Sección de cable flexible (2 conductores con la misma sección con puntera TWIN con manguito de plástico)	0,5 mm² ... 1 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,5 mm² ... 1 mm²
Corriente nominal	1,5 A
Corriente de carga máxima	1,5 A
Sección nominal	4 mm²
Tipo de componente	Diode 1N 5408
Tensión inversa	1000 V
Sección de conexión directamente enchufable
Sección de conductor rígido	0,5 mm² ... 6 mm²
Sección de cable flexible (puntera sin manguito de plástico)	0,75 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,5 mm² ... 4 mm²

Anchura	6,2 mm
Ancho de tapa	2,2 mm
Altura	77 mm
Profundidad en NS 35/7,5	36,5 mm
Profundidad en NS 35/15	44 mm

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Prueba con tensión de impulso
Tensión de prueba Valor nominal	9,8 kV
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	2 kV
Resultado	Prueba aprobada

Datos mecánicos
Pared lateral abierta	Sí

Fijación en el soporte
Resultado	Prueba aprobada

Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2022-06
Espectro	Prueba de durabilidad categoría 2, en el bogie
Frecuencia	f₁ = 5 Hz hasta f₂ = 250 Hz
Nivel ASD	6,12 (m/s²)²/Hz
Aceleración	3,12g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2022-06
Tipo de choque	Semisinusoide
Aceleración	30g
Duración del choque	18 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Tipo de montaje	NS 35/7,5
	NS 35/15

Datos comerciales

Código de artículo	3211919
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de venta	BE2272
Clave de producto	BE2272
Página del catálogo	Página 104 (C-1-2019)
GTIN	4046356482684
Peso por unidad (incluido el embalaje)	13,32 g
Peso por unidad (sin incluir el embalaje)	12,38 g
Número de tarifa arancelaria	85369010
País de origen	CN

Clasificaciones

Homologaciones

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Además de la posibilidad de prueba en el foso funcional doble, todos los bornes disponen de una toma de pruebas adicional

Los bornes de conexión push-in se distinguen, además de por las características del sistema completo CLIPLINE, por un cableado sencillo y sin herramientas de los conductores con casquillos finales de conductor o conductos rígidos

La construcción compacta y la conexión frontal permiten el cableado en los espacios más estrechos

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	7(a)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	f3b7fc6d-118b-40be-9dab-99725ee13c06
