PT 4-L/L - Borne multipiso - 3002615

Detalles de producto

Tipo de producto	Borne multipiso
Familia de productos	PT
Número de conexiones	4
Número de filas	2
Potenciales	2
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	6 kV
Potencia disipada máxima con condición nominal	1,02 W

Número de conexiones por piso	2
Sección nominal	4 mm²
1er y 2º piso
Longitud de pelado	10 mm ... 12 mm
Calibre macho	A4
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,2 mm² ... 6 mm²
Sección de conductor AWG	24 ... 10 (Convertido según IEC)
Sección de conductor flexible	0,2 mm² ... 6 mm²
Sección de cable flexible [AWG]	24 ... 10 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,25 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,25 mm² ... 4 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,5 mm² ... 1 mm²
Corriente nominal	30 A
Corriente de carga máxima	32 A (con sección de cable de 6 mm² rígida)
Tensión nominal	500 V
Sección nominal	4 mm²
1er y 2º piso Sección de conexión directamente enchufable
Sección de conductor rígido	0,5 mm² ... 6 mm²
Sección de cable rígido [AWG]	20 ... 10 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,5 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,5 mm² ... 4 mm²

Datos de dimensionamiento (ATEX/IECEx)
Marcado	 II 3 G Ex ec llC Gc
Rango de temperatura de funcionamiento	-60 °C ... 125 °C
Accesorios con certificado Ex	3002619 D-PT 4-PE/L/HESI
	1205066 SZS 1,0X4,0 VDE
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Lista puentes	Puente enchufable / FBS 2-6 / 3030336
	Puente enchufable / FBS 3-6 / 3030242
	Puente enchufable / FBS 4-6 / 3030255
	Puente enchufable / FBS 5-6 / 3030349
	Puente enchufable / FBS 10-6 / 3030271
	Puente enchufable / FBS 20-6 / 3030365
Datos puente	19 A / 4 mm²
para puentear con puente	275 V
- en puenteado no contiguo	275 V
- en puenteado de la longitud necesaria con tapa	275 V
Tensión de aislamiento de dimensionamiento	250 V
analógica	(permanente)
Planta Ex Generalidades
Tensión nominal	275 V
Datos de conexión Ex Generalidades
Sección nominal	4 mm²
Sección de dimensionamiento AWG	12
Capacidad de conexión, cable rígido	0,2 mm² ... 6 mm²
Capacidad de conexión AWG	24 ... 10
Capacidad de conexión, cable flexible	0,2 mm² ... 4 mm²
Capacidad de conexión AWG	24 ... 12
analógica	(permanente)
Planta Ex 2º nivel
Corriente asignada	29 A (4 mm²)
Corriente de carga máxima	32 A (6 mm²)
Resistencia de contacto	0,9 mΩ
Aumento de temperatura	40 K (29 A/4 mm²)
analógica	(permanente)
Planta Ex 3er nivel
Corriente asignada	20 A (4 mm²)
Corriente de carga máxima	20 A (6 mm²)
Resistencia de contacto	1,7 mΩ
Aumento de temperatura	35 K (20 A/4 mm²)

Anchura	6,2 mm
Ancho de tapa	2,2 mm
Altura	119,5 mm
Profundidad	54,5 mm
Profundidad en NS 35/7,5	56 mm
Profundidad en NS 35/15	63,5 mm

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Prueba con tensión de impulso
Tensión de prueba Valor nominal	7,3 kV
Resultado	Prueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamiento	Aumento de temperatura ≤ 45 K
Resultado	Prueba aprobada
Corriente admisible de corta duración 2,5 mm²	0,3 kA
Corriente admisible de corta duración 4 mm²	0,48 kA
Corriente admisible de corta duración 6 mm²	0,72 kA
Corriente admisible de corta duración 2,5 mm²	0,3 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	1,89 kV
Resultado	Prueba aprobada

Datos mecánicos
Pared lateral abierta	Sí

Resistencia mecánica
Resultado	Prueba aprobada
Fijación en el soporte
Carril/superficie de fijación	NS 35
Valor nominal Fuerza de ensayo	1 N
Resultado	Prueba aprobada
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación	10 r.p.m.
Rotaciones	135
Sección de conductor/Peso	0,2 mm²/0,2 kg
	4 mm²/0,9 kg
	6 mm²/1,4 kg
Resultado	Prueba aprobada

Envejecimiento
Ciclos de temperatura	192
Resultado	Prueba aprobada
Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Espectro	Ensayo de vida útil categoría 1, clase B, en la caja del vagón
Frecuencia	f₁ = 5 Hz hasta f₂ = 150 Hz
Nivel ASD	0,964 (m/s²)²/Hz
Aceleración	0,58g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semisinusoide
Aceleración	5g
Duración del choque	30 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-1

Tipo de montaje	NS 35/7,5
	NS 35/15

Datos comerciales

Código de artículo	3002615
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de producto	BE2214
Página del catálogo	Página 100 (C-1-2019)
GTIN	4055626370286
Peso por unidad (incluido el embalaje)	23,5 g
Peso por unidad (sin incluir el embalaje)	21,44 g
Número de tarifa arancelaria	85369010
País de origen	CN

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
piso superior	300 V	16 A	24 - 10
piso inferior	300 V	20 A	24 - 10
Usegroup C
piso superior	300 V	16 A	24 - 10
piso inferior	300 V	20 A	24 - 10
Usegroup D
	600 V	5 A	24 - 10

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
piso superior	300 V	16 A	24 - 10
piso inferior	300 V	20 A	24 - 10
Usegroup C
piso superior	300 V	16 A	24 - 10
piso inferior	300 V	20 A	24 - 10
Usegroup D
	600 V	5 A	24 - 10

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
piso superior	300 V	16 A	24 - 10
piso inferior	300 V	20 A	24 - 10
Usegroup C
piso superior	300 V	16 A	24 - 10
piso inferior	300 V	20 A	24 - 10
Usegroup D
	600 V	5 A	24 - 10

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
piso superior	275 V	16 A	24 - 10
piso inferior	275 V	20 A	24 - 10

Environmental product compliance

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PT 4-L/L - Borne multipiso

3002615

Detalles de producto

ECLASS

ETIM

UNSPSC

CSA

cUL Recognized

UL Recognized

EAC

UL Recognized

CCC

UKCA-EX

EAC Ex

Productos compatibles

Sus ventajas

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PT 4-L/L - Borne multipiso 3002615

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

FBS 2-6 - Puente enchufable 3030336

FBS 3-6 - Puente enchufable 3030242

FBS 4-6 - Puente enchufable 3030255

FBS 5-6 - Puente enchufable 3030349

FBS 6-6 - Puente enchufable 1008238

FBS 10-6 - Puente enchufable 3030271

FBS 20-6 - Puente enchufable 3030365

FBSR 2-6 - Puente enchufable 3033715

FBSR 3-6 - Puente enchufable 3001594

FBSR 4-6 - Puente enchufable 3001595

FBSR 5-6 - Puente enchufable 3001596

FBSR 10-6 - Puente enchufable 3033716

FBSRH 2-6 - Conector de cortocircuito 3033812

FBS 2-6 BU - Puente enchufable 3036932

FBS 3-6 BU - Puente enchufable 3036945

FBS 4-6 BU - Puente enchufable 3036958

FBS 5-6 BU - Puente enchufable 3036961

FBS 10-6 BU - Puente enchufable 3032198

FBS 20-6 BU - Puente enchufable 3032208

FBS 50-6 BU - Puente enchufable 3032211

RB ST (2,5/4)-1,5/S - Puente reductor 3214356

RB ST 6-(2,5/4) - Puente reductor 3030860

RB ST 16-(2,5/4) - Puente reductor 3030886

RB ST 35-(2,5/4) - Puente reductor 3030899

RB ST (2,5/4)-1,5 - Puente reductor 3038943

RB UT 6-ST(2,5/4) - Puente reductor 3047264

RB UT 35-ST(2,5/4) - Puente reductor 3047280

RB UT 10-ST(2,5/4) - Puente reductor 3047086

RB UT 16-ST(2,5/4) - Puente reductor 3047099

RB PTPOWER 35-ST(2,5/4) - Puente reductor 3030900

D-PT 4-PE/L/HESI - Tapa final 3002619

WS PT 4 - Placa de aviso 1029563

NS 35/ 7,5 PERF 2000MM - Carril simétrico perforado 0801733

NS 35/ 7,5 UNPERF 2000MM - Carril simétrico sin perforar 0801681

NS 35/ 7,5 WH PERF 2000MM - Carril simétrico perforado 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1204122

NS 35/ 7,5 AL UNPERF 2000MM - Carril simétrico sin perforar 0801704

NS 35/ 7,5 ZN PERF 2000MM - Carril simétrico perforado 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - Carril simétrico sin perforar 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 0801762

NS 35/ 7,5 CAP - Caperuza final 1206560

NS 35/15 PERF 2000MM - Carril simétrico perforado 1201730

NS 35/15 UNPERF 2000MM - Carril simétrico sin perforar 1201714

NS 35/15 WH PERF 2000MM - Carril simétrico perforado 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1204135

NS 35/15 AL UNPERF 2000MM - Carril simétrico sin perforar 1201756

NS 35/15 ZN PERF 2000MM - Carril simétrico perforado 1206599

NS 35/15 ZN UNPERF 2000MM - Carril simétrico sin perforar 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1201895

NS 35/15 CAP - Caperuza final 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1201798

ZBF 6:UNBEDRUCKT - Tira de cinta Zack plana 0808710

ZBF 6 CUS - Tira de cinta Zack plana 0825027

UC-TMF 6 - Marcador para bornes 0818140

UC-TMF 6 CUS - Marcador para bornes 0824646

UCT-TMF 6 - Marcador para bornes 0828746

UCT-TMF 6 CUS - Marcador para bornes 0829665

ZBF 6,LGS:FORTL.ZAHLEN - Tira de cinta Zack plana 0808749

ZBF 6,QR:FORTL.ZAHLEN - Tira de cinta Zack plana 0808765

ZBF 6,LGS:GERADE ZAHLEN - Tira de cinta Zack plana 0810834

ZBF 6,LGS:UNGERADE ZAHLEN - Tira de cinta Zack plana 0810876

MPS-MT/ 4MM - Clavija de pruebas 3048577

MPS-IH WH - Casquillo aislante 0201663

MPS-IH RD - Casquillo aislante 0201676

MPS-IH BU - Casquillo aislante 0201689

MPS-IH YE - Casquillo aislante 0201692

MPS-IH GN - Casquillo aislante 0201702

MPS-IH GY - Casquillo aislante 0201728

MPS-IH BK - Casquillo aislante 0201731

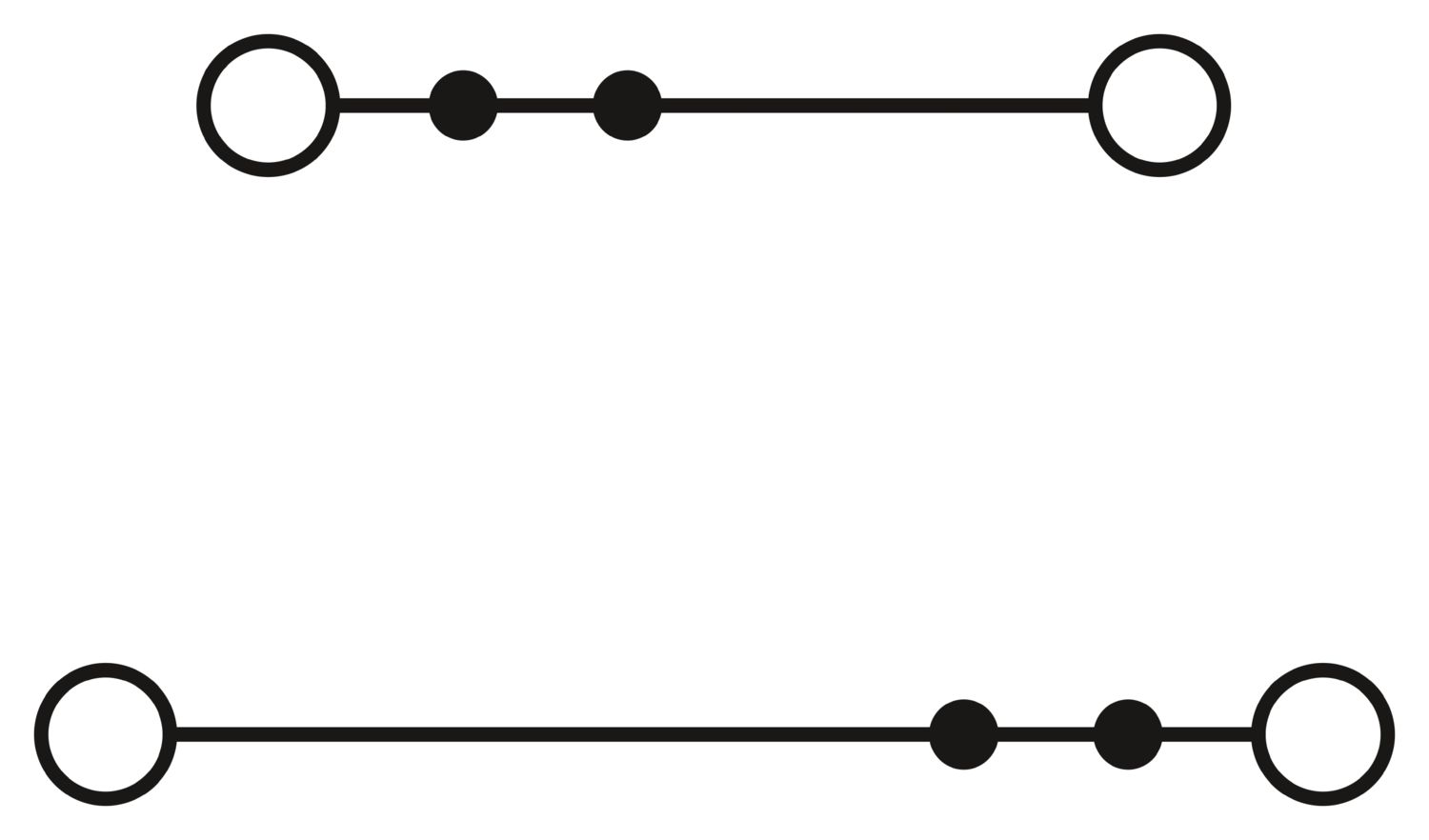

PT 4-L/L - Borne multipiso

3002615
