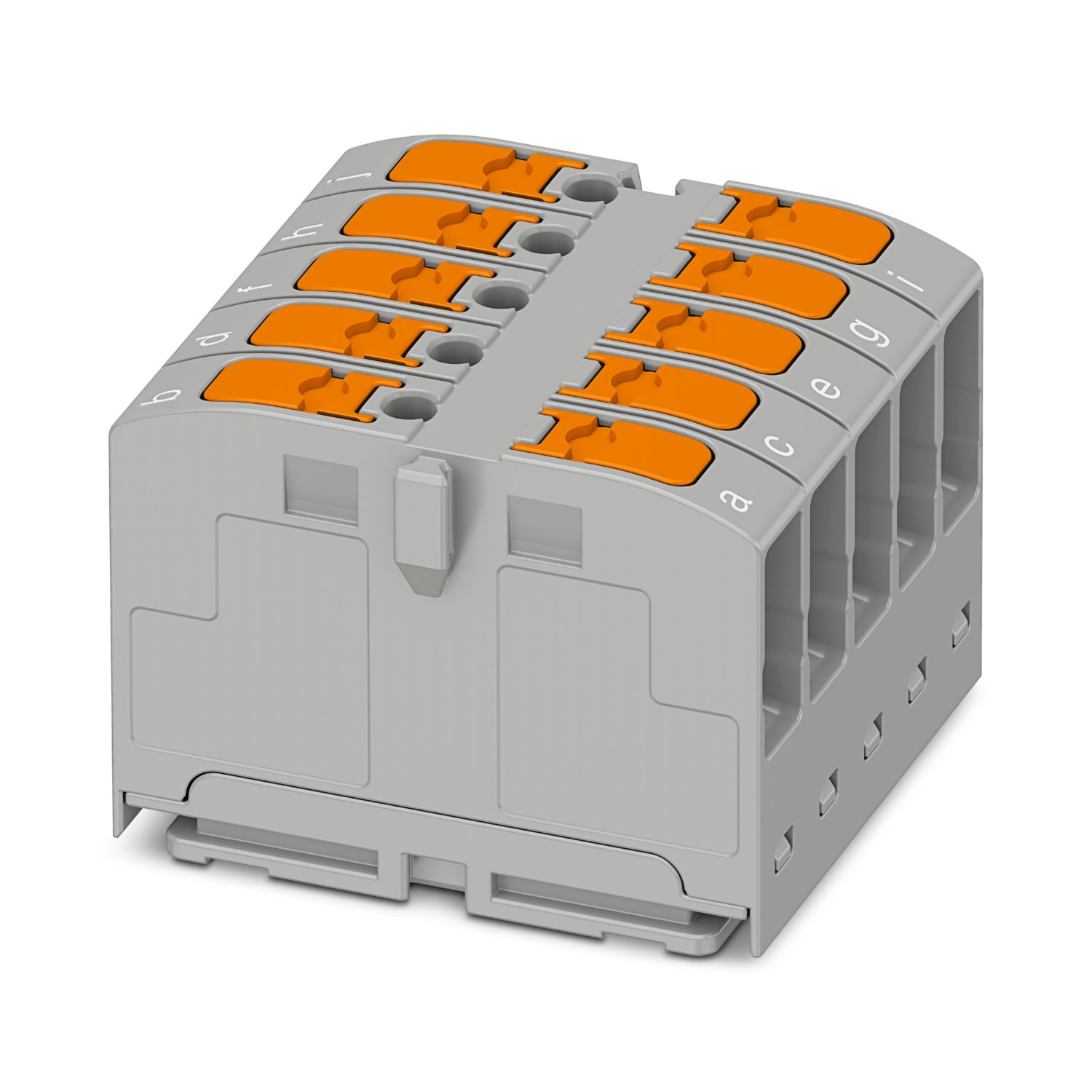

PTVFIX 2,5/5 - Bloc de jonction d'appareils

1300611

Bloc de jonction d'appareils, tension nominale: 450 V, intensité nominale: 24 A, nombre de connexions: 10, nombre de pôles: 5, type de raccordement: Raccordement Push-in, section : 0,14 mm² - 4 mm², Raccordement Push-in, Section de référence: 2,5 mm², type de montage: encliquetage sur l'adaptateur de profilé, Montage direct avec bride, Volant, coloris: gris

Informations détaillées concernant le produit

Généralités
Remarque	Il ne faut pas dépasser le courant de charge max. des différents points de connexion.

Type de produit	Bloc distributeur
Nombre de pôles	5
Nombre de connexions	10
Nombre de rangées	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Puissance dissipée maximale en condition nominale	0,77 W

Nombre de raccordements par étage	10
Section nominale	2,5 mm²
Type de raccordement	Raccordement Push-in
Longueur à dénuder	8 mm ... 10 mm
Gabarit	A3
	B3
Connexion selon la norme	CEI 60998-2-2
Section de conducteur rigide	0,14 mm² ... 4 mm²
Section du conducteur AWG	26 ... 12 (conversion selon CEI)
Section de conducteur souple	0,14 mm² ... 4 mm²
Section de conducteur souple [AWG]	26 ... 12 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,14 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,14 mm² ... 2,5 mm²
Int. nom.	24 A
Courant de charge maximal	32 A (pour une section de conducteur de 4 mm²)
Courant cumulé maximal	Le courant de charge max. des différents points de connexion ne doit pas être dépassé.
Tension nominale	450 V (selon CEI 60998-2-2)
Type de raccordement	Raccordement Push-in
Longueur à dénuder	8 mm ... 10 mm
Connexion selon la norme	CEI 60947-7-1
Tension nominale	690 V
Remarque	La norme CEI 60947-7-1 s'applique uniquement en cas d'utilisation d'accessoires de fixation.
Section nominale	2,5 mm²
Section de raccordement par enfichage direct
Section de conducteur rigide	0,5 mm² ... 4 mm²
Section de conducteur rigide [AWG]	20 ... 12 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,75 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,5 mm² ... 2,5 mm²

Largeur	25,98 mm
Hauteur	28,6 mm
Profondeur	21,7 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Essai de tension de choc
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
Résistance aux courants de courte durée 2,5 mm²	0,3 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	1,89 kV
Résultat	Essai réussi

Caractéristiques mécaniques
Paroi latérale ouverte	non

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 35
Résultat	Essai réussi
Remarque	En cas de juxtaposition de plusieurs blocs, il est recommandé de placer un adaptateur de rail DIN sous le point de connexion ou un élément de bride entre les blocs.
	Pour les versions avec 6 ou 7 raccordements, il suffit de mettre un adaptateur de rail DIN au centre de chaque bloc, et des éléments de bride tous les deux blocs.
	Selon l'utilisation et la charge mécanique, il est également possible de choisir d'autres dispositions des accessoires de montage.
	En cas d'utilisation d'un adaptateur de rail DIN PTFIX-NS35, un bloc juxtaposé ne doit dépasser que de la moitié au maximum.
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	9 tr./min
Tours	135
Section de conducteur/poids	0,14 mm²/0,2 kg
	2,5 mm²/0,7 kg
	4 mm²/0,9 kg
Résultat	Essai réussi

Vieillissement
Cycles de température	192
Résultat	Essai réussi
Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2022-06
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2018-05
Forme de choc	Semi-sinusoïdal
Accélération	30g
Durée des chocs	18 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 60998-2-2
	CEI 60947-7-1

Type de montage	encliquetage sur l'adaptateur de profilé
	Montage direct avec bride
	Volant

Données commerciales

Référence	1300611
Conditionnement	10 Unité(s)
Commande minimum	10 Unité(s)
Clé de vente	BEA281
Product key	BEA281
GTIN	4063151545529
Poids par pièce (emballage compris)	15,332 g
Poids par pièce (hors emballage)	15,332 g
Numéro du tarif douanier	85369010
Pays d'origine	PL

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
B
	300 V	20 A	26 - 12
C
	300 V	20 A	26 - 12
D
	600 V	5 A	26 - 12

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
B
	300 V	20 A	26 - 12
C
	300 V	20 A	26 - 12
F
	500 V	20 A	26 - 12
D
	600 V	5 A	26 - 12

Conformité environnementale

Produits compatibles

Accessoires

ECLASS-13.0	27250118
ECLASS-15.0	27250118

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
