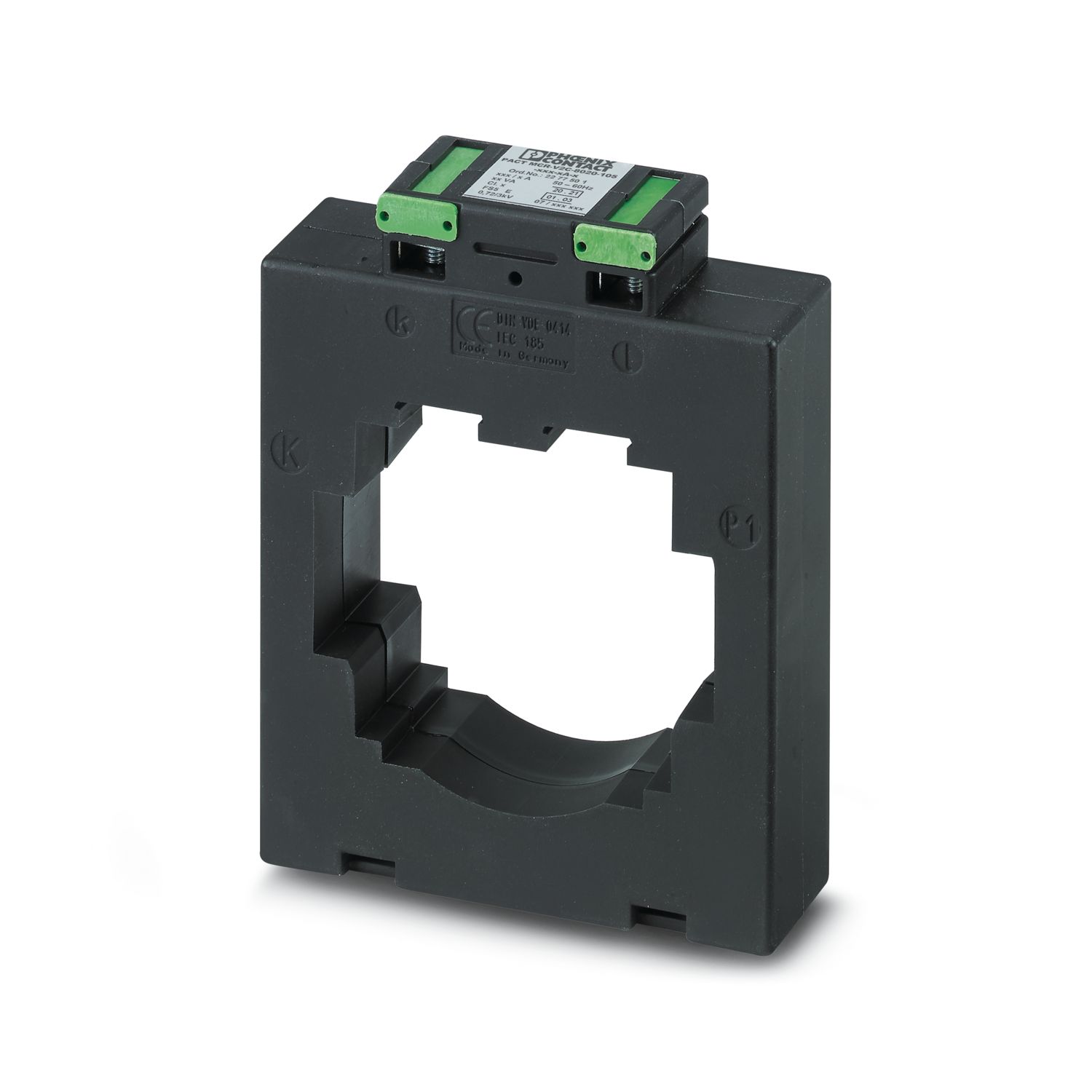

PACT MCR-V2C- 8020-105 - Transformateur de courant - 2277501

Type de produit	Current transformer

Tension d'isolement assignée	1 kV (Phase/Conducteur neutre)
Généralités
Etalonnable	oui
Type de convertisseur	Transformateur de courant enfichable

Transformateur de courant
Puissance assignée	2,5 VA
	5 VA
	10 VA
Courant instantané thermique de référence	I_th = 60 * I_n
Courant permanent thermique de référence	I_d = 1,2 * I_n
Courant de choc assigné	I_dyn = 2,5 * I_th
Fréquence assignée f_n	50 Hz
	60 Hz
Courant primaire de référence I_pn	0 A ... 400 A
	0 A ... 500 A
	0 A ... 600 A
	0 A ... 750 A
	0 A ... 800 A
	0 A ... 1000 A
	0 A ... 1200 A
	0 A ... 1250 A
	0 A ... 1500 A
Etalonnable	oui
Type de convertisseur	Transformateur de courant enfichable

Signal
Courant secondaire de référence I_sn	1 A AC (Selon le type)
	5 A AC (Selon le type)
Facteur de limitation de surintensité	FS 5
Classe de précision	0,2 (Selon le type)
	0,5 (Selon le type)
	1 (Selon le type)
	0,2S (Selon le type)
	0,5S (Selon le type)

Type de raccordement	Raccordement vissé
Section de conducteur souple	2x 2,5 mm² ... 4 mm² (Bornes secondaires)

Dimensions de l'article
Largeur	30 mm
Hauteur	132 mm
Profondeur	105 mm
Dimensions de l'article pour un montage alternatif
Largeur	105 mm
Hauteur	132 mm
Profondeur	30 mm
Rail en cuivre
Largeur	80 mm
Hauteur	10 mm
Rail en cuivre 2
Largeur	60 mm
Hauteur	60 mm
Conducteur circulaire
Diamètre	70 mm

Couleur	noir (RAL 9005)
Matériau du boîtier	PA 6.6

Conditions ambiantes
Température ambiante (fonctionnement)	-25 °C ... 40 °C
Température ambiante (stockage/transport)	-25 °C ... 40 °C
Humidité de l'air admissible (fonctionnement)	Utilisation uniquement en intérieur, hors condensation
Classe d'isolant	E

Normes/Prescriptions	EN 50178
	EN 61869

Référence	2277501
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Clé de vente	CMMA11
Product key	CMMA11
Poids par pièce (emballage compris)	442,1 g
Poids par pièce (hors emballage)	442,1 g
Numéro du tarif douanier	85043100
Pays d'origine	DE

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %

PACT MCR-V2C- 8020-105 - Transformateur de courant

2277501
