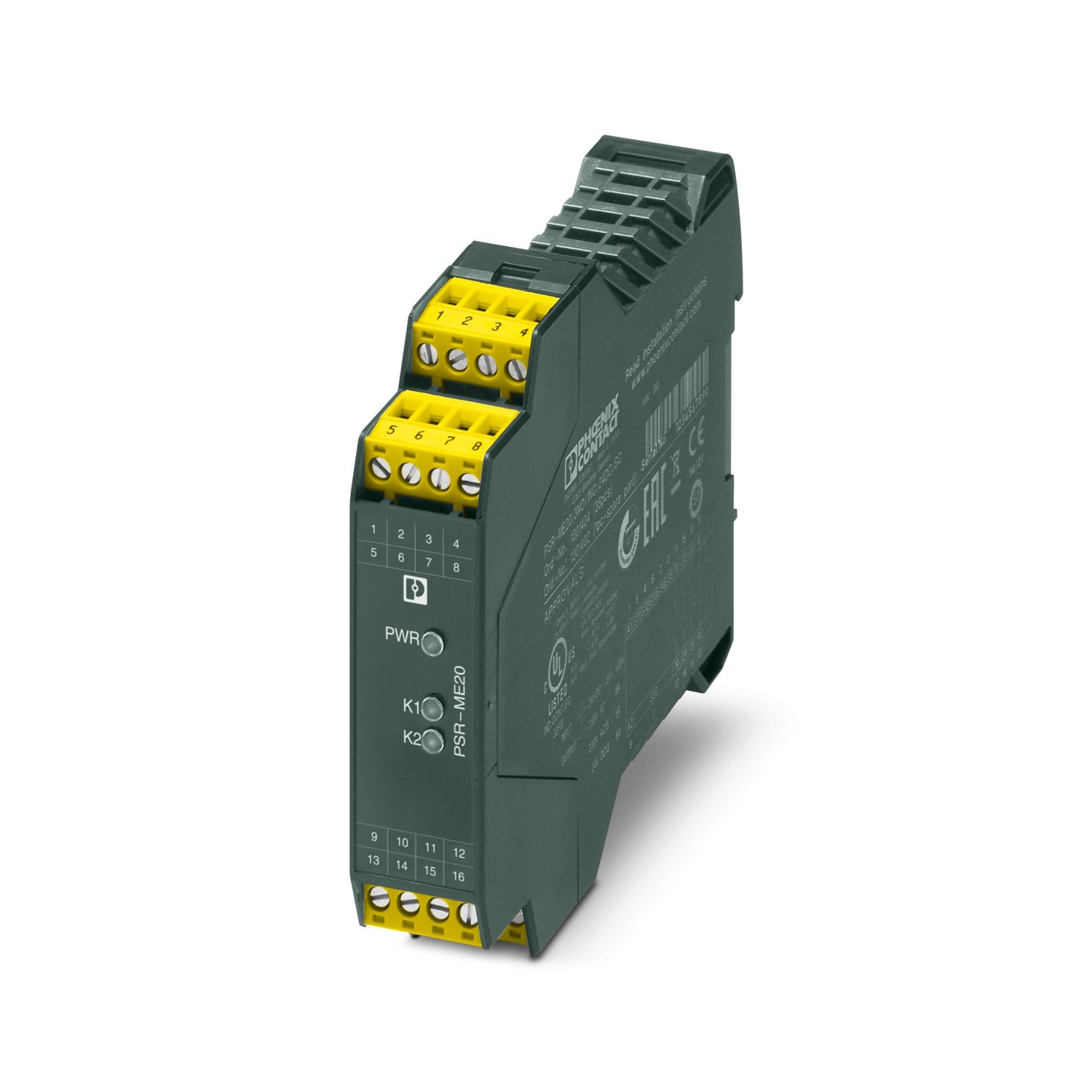

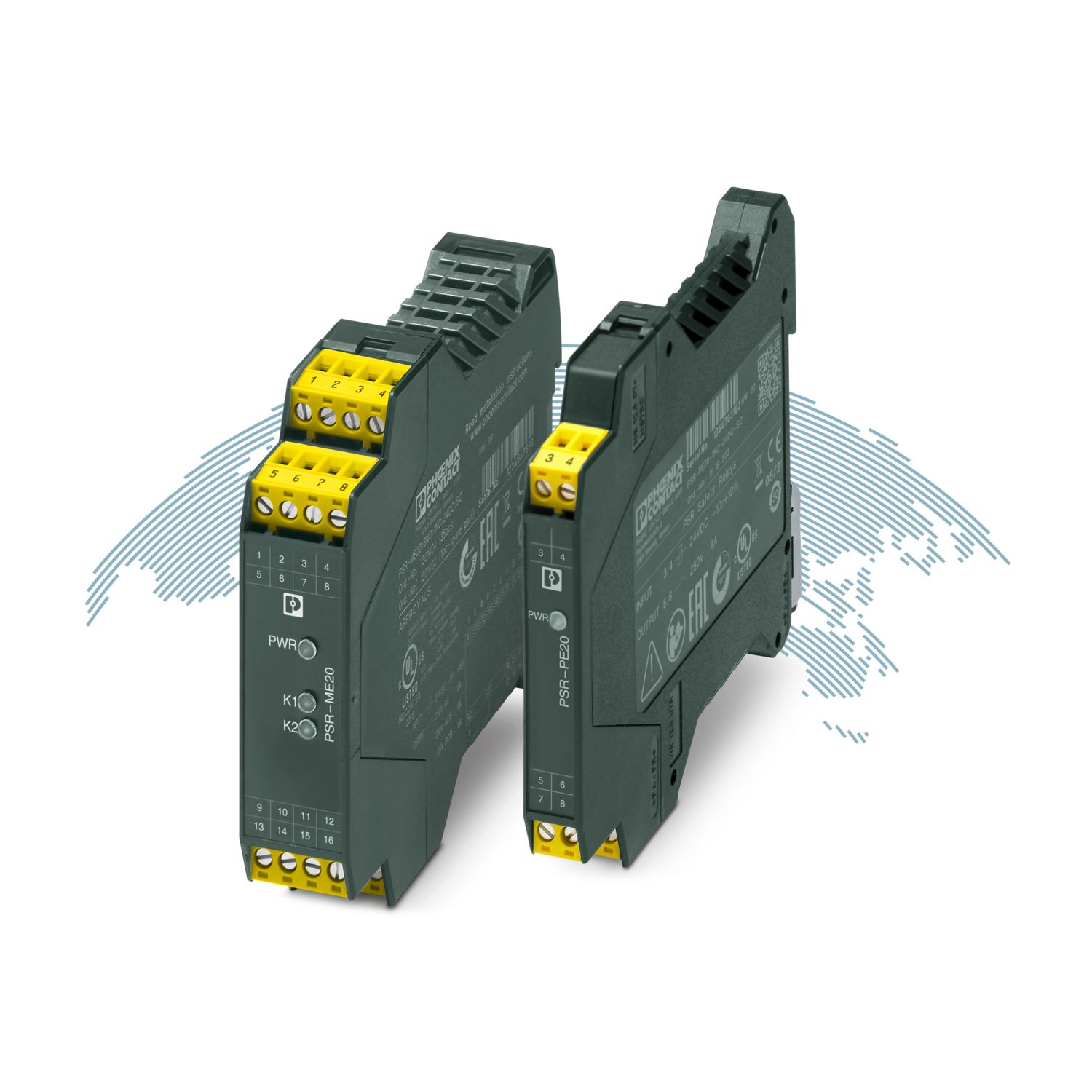

PSR-ME20-3NO-1NC-24DC-SC - Relais de sécurité - 1301402

Remarques

Remarque relative à l'application
Remarque relative à l'application	Uniquement pour un usage industriel

Propriétés du produit

Type de produit	Relais de sécurité
Gamme de produits	PSRclassic

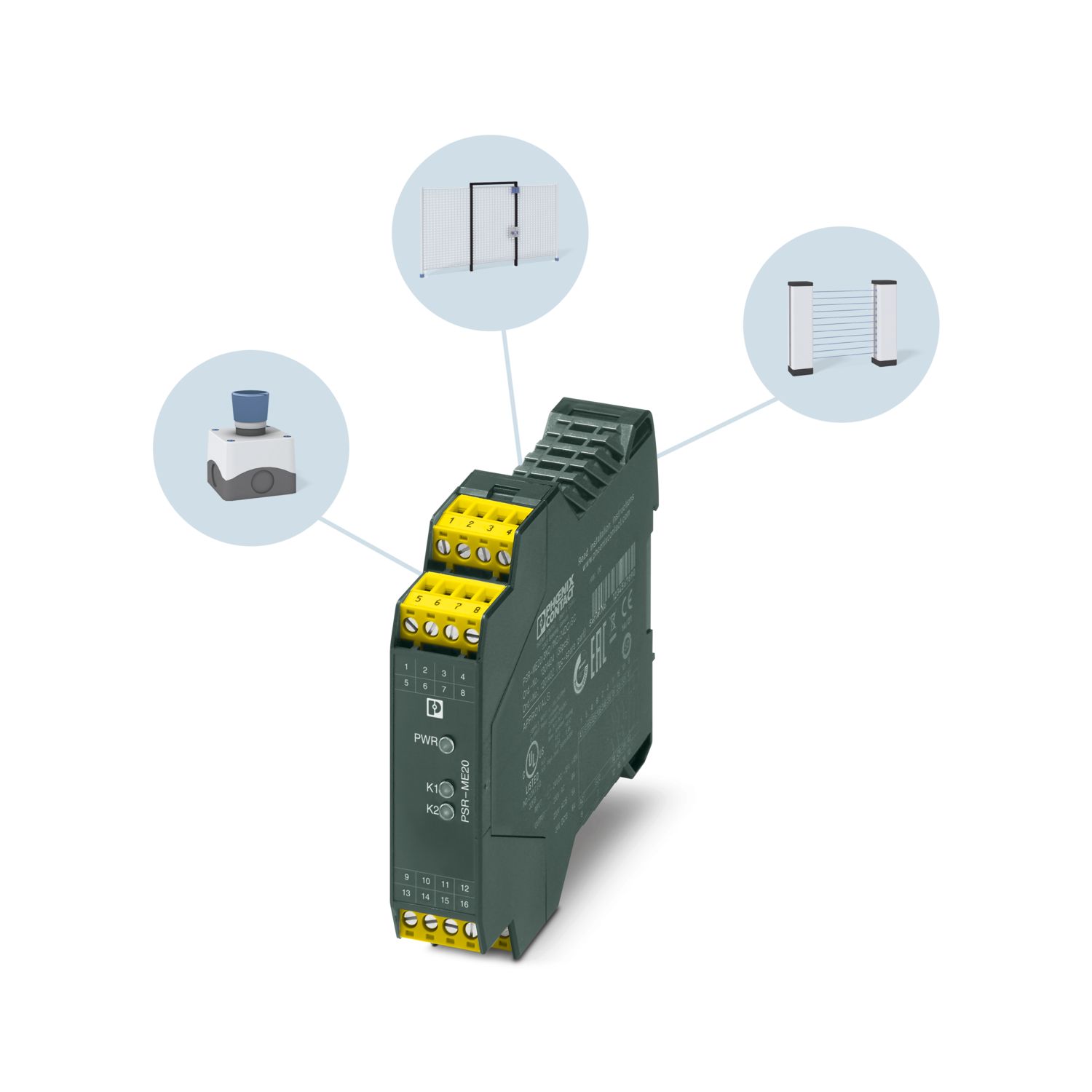

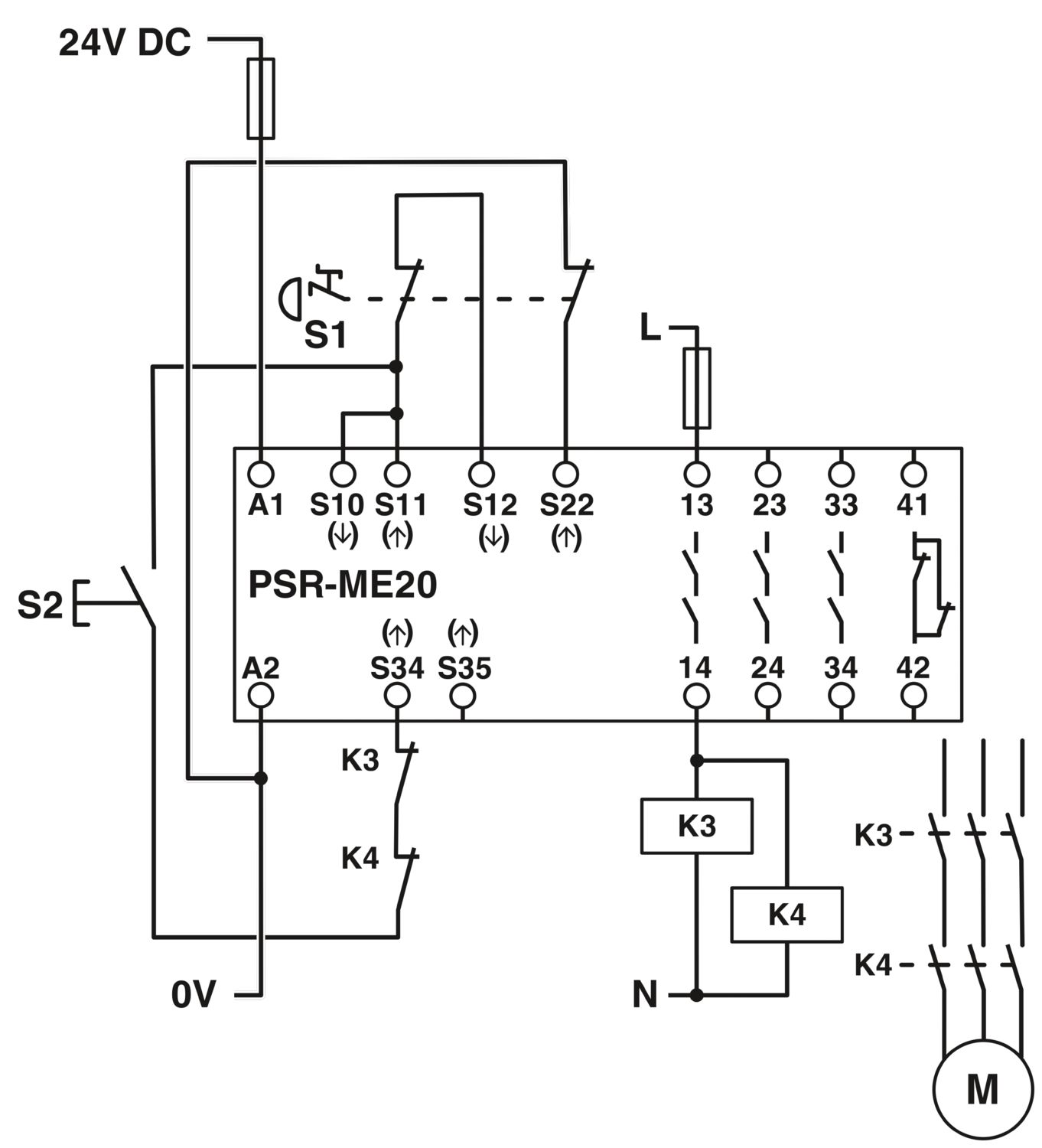

Application	Arrêt d'urgence
		Porte de protection
		Grille de lumière
Contenu dans le kit	1301404 PSR-ME20-3NO-1NC-24DC-SC-SET35
Commande	à 1 et 2 canaux
Durée de vie mécanique	env. 10⁷ cycles
Type de relais	Relais électromécanique avec contacts forcés selon CEI/EN 61810-3
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	2
Durées
Temps d'amorçage typique	200 ms (démarrage automatique)
Temps d'amorçage typique		200 ms (démarrage manuel surveillé)
Temps d'enclenchement typique pour U_s	200 ms (commande via A1)
Temps de retombée typique	25 ms (si nécessaire, par les circuits des capteurs)
Temps de retombée typique		60 ms (si nécessaire, par A1)
Temps de réactivation	< 1 s (Temps de démarrage)
Temps de réarmement	< 500 ms (suivant la sollicitation de la fonction de sécurité)

Propriétés électriques

Puissance dissipée maximale en condition nominale	16,6 W (U_S = 26,4 V, I_L² = 72 A², P_total max = 2,2 W + 14,4 W)
Durée d'enclenchement	100 % ED
Tension d'isolement assignée	250 V
Tension de tenue aux chocs assignée / isolation	Isolation de base 4 kV entre toutes les voies de courant de sortie
		Isolation de base 4 kV entre toutes les voies de courant de sortie/chemins logiques et boîtier
		Séparation sécurisée, isolation renforcée de 6 kV entre les circuits de 250 V et les circuits logiques de 24 V
Alimentation
Dénomination	A1/A2
Tension d'alimentation assignée du circuit de commande U_s	24 V DC -15 % / +10 %
Courant d'alimentation de commande assigné I_S	typ. 70 mA (pour U_S)
Consommation de puissance U_S	typ. 1,68 W
Courant transitoire	< 5,2 A (généralt. pour U_S, Δt = 2 ms)
Temps de filtrage	5 ms (En cas de chutes de tension avec U_s)
Circuit de protection	Protection de série contre l'inversion de polarité; Diode zéner bidirectionnelle

Données d'entrée

Généralités
Courant d'alimentation de commande assigné I_S	typ. 70 mA (pour U_S)
Numérique: Circuit de capteur (S10, S12, S22)
Description de l'entrée	Entrées de capteurs sécurisées
Nombre d'entrées	3
Plage de tension d'entrée signal « 0 »	0 V DC ... 5 V DC (S10, S12)
Plage de tension d'entrée signal « 1 »	20,4 V ... 26,4 V
Plage de courant d'entrée « 0 » signal	0 mA ... 2 mA
Courant transitoire	< 100 mA (généralt. pour U_S sur S10/S12)
Courant transitoire		> -100 mA (généralt. pour U_S sur S22)
Temps de filtrage	1 ms (Largeur de l'impulsion test - impulsion test faible)
		1 s (Fréquence de l'impulsion test - impulsion test faible)
		Pas d'impulsion de test claire/d'impulsion de test élevée autorisées.
Simultanéité	∞
Résistance totale de ligne max. autorisée	50 Ω
Circuit de protection	Diode zéner bidirectionnelle
Courant absorbé	38 mA (généralt. pour U_S sur S10/S12)
Courant absorbé		-38 mA (généralt. pour U_S sur S22)
Numérique: Circuit de démarrage (S34, S35)
Description de l'entrée	non sécurisé
Nombre d'entrées	2
Plage de tension d'entrée signal « 1 »	20,4 V ... 26,4 V
Courant transitoire	< 7 mA (généralt. pour U_S sur S34)
Courant transitoire		< 8 mA (généralt. pour U_S sur S35)
Temps de filtrage	Pas d'impulsions de test autorisées
Résistance totale de ligne max. autorisée	50 Ω
Circuit de protection	Diode zéner bidirectionnelle
Courant absorbé	2 mA (généralt. pour U_S sur S34)
Courant absorbé		3 mA (généralt. pour U_S sur S35)

Données de sortie

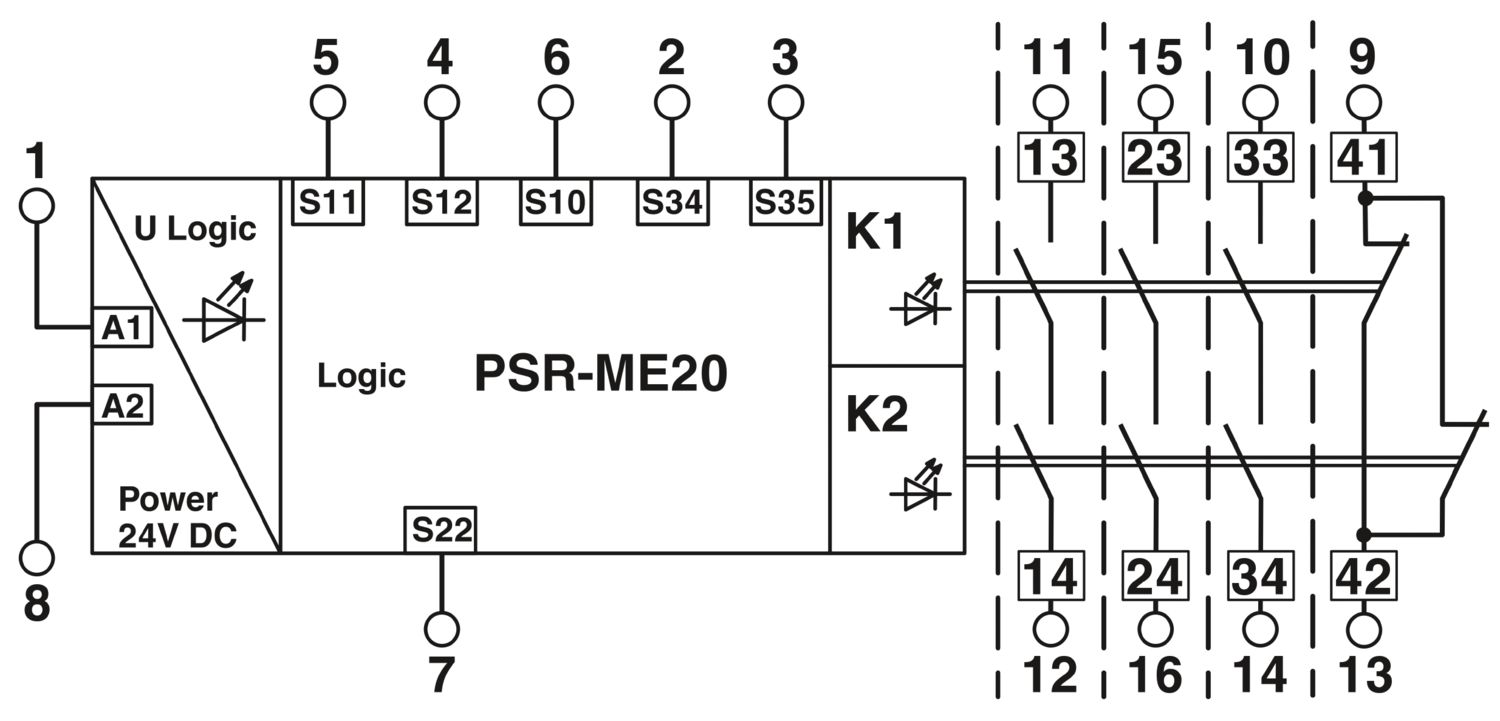

Relais: Circuits à fermeture (13/14, 23/24, 33/34)
Description de la sortie	2 contacts NO en série, sécurisés, indépendants du potentiel
Nombre de sorties	3
Type de contact	3 circuits à fermeture
Matériau des contacts	AgSnO₂
Tension de commutation	min. 10 V AC/DC
Tension de commutation		max. 250 V AC/DC
Puissance de commutation	min. 100 mW
Courant transitoire	min. 10 mA
Courant transitoire		max. 6 A
Intensité permanente limite	6 A (Tenir compte du derating et de la courbe de limite de charge)
Quadr. Courant cumulé	72 A² (tenir compte du derating)
Fréquence de commutation	max. 0,5 Hz
Durée de vie mécanique	10x 10⁶ cycles
Fusible de sortie	10 A gL/gG
Fusible de sortie		4 A gL/gG (pour applications à faible demande)
Relais: Circuit de signalisation (41/42)
Description de la sortie	2 contacts NF parallèles, non sécurisés, indépendants du potentiel de terre
Nombre de sorties	1
Type de contact	2 CN parallèles
Matériau des contacts	AgSnO₂
Tension de commutation	min. 10 V AC/DC
Tension de commutation		max. 250 V AC/DC
Puissance de commutation	min. 100 mW
Courant transitoire	min. 10 mA
Courant transitoire		max. 6 A
Intensité permanente limite	6 A
Quadr. Courant cumulé	36 A²
Fréquence de commutation	max. 0,5 Hz
Durée de vie mécanique	10x 10⁶ cycles
Fusible de sortie	6 A gL/gG

Caractéristiques de raccordement

Technologie de raccordement
enfichable	oui
Raccordement du conducteur
Type de raccordement	Raccordement vissé
Section de conducteur rigide	0,2 mm² ... 2,5 mm²
Section de conducteur souple	0,2 mm² ... 2,5 mm²
Section de conducteur AWG	24 ... 12
Longueur à dénuder	7 mm
Filetage vis	M3
Couple de serrage	0,5 Nm ... 0,6 Nm

Signalisation

Affichage d'état	2 x LED (verte)
Témoin de présence de la tension de service	1 x LED (verte)

Dimensions

Largeur	22,5 mm
Hauteur	112,2 mm
Profondeur	114,5 mm

Indications sur les matériaux

Couleur (Boîtiers)	gris signalisation B (RAL 7043)
Matériau du boîtier	PA

Valeurs caractéristiques

Données relatives à la technique de sécurité
Catégorie d'arrêt	0
Données relatives à la technique de sécurité: EN ISO 13849
Catégorie	3
Performance Level (PL)	d
Données relatives à la technique de sécurité: CEI 61508 - Demande élevée
Niveau d'intégrité de sécurité (SIL)	2
Données relatives à la technique de sécurité: CEI 61508 - Faible demande
Niveau d'intégrité de sécurité (SIL)	2
Données relatives à la technique de sécurité: EN CEI 62061
Niveau d'intégrité de sécurité (SIL)	2

Conditions environnementales et de durée de vie

Conditions ambiantes
Indice de protection	IP20
Indice de protection min. du lieu de montage	IP54
Température ambiante (fonctionnement)	-20 °C ... 55 °C (tenir compte du derating)
Température ambiante (stockage/transport)	-40 °C ... 70 °C
Hauteur d'utilisation	≤ 2000 m (au-d. du niveau de la mer)
Humidité max. admise (stockage/transport)	75 % (en moyenne, 85 % occasionnellement, pas de condensation)
Humidité de l'air max. admissible (service)	75 % (en moyenne, 85 % occasionnellement, pas de condensation)
Choc	15g
Vibrations (service)	10 Hz ... 150 Hz, 2g

Homologations

CE
Repérage	Conformité CE

Montage

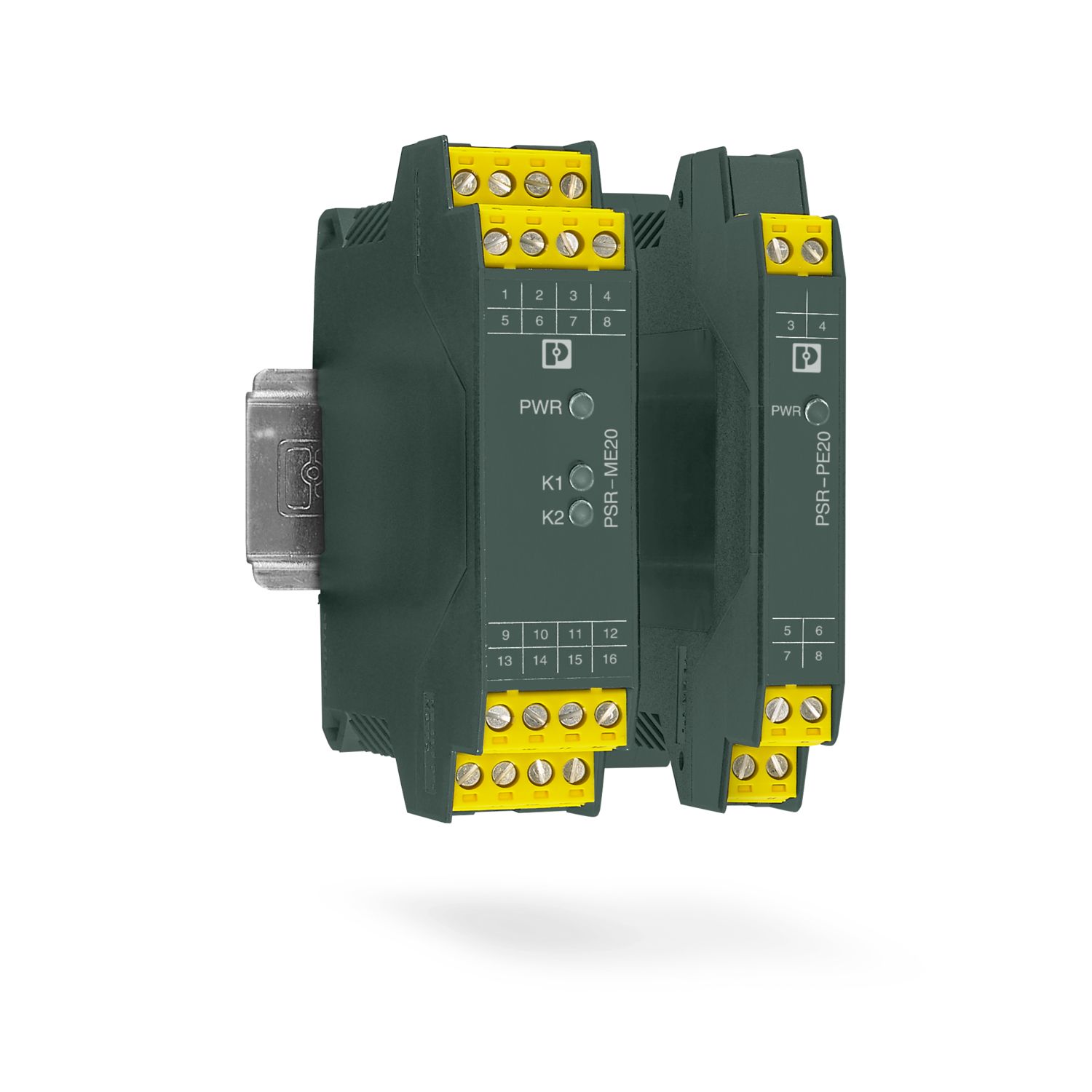

Type de montage	Montage sur rail DIN
Instructions de montage	Voir courbe de derating
Emplacement pour le montage	vertical ou horizontal

Référence	1301402
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	DNA121
Product key	DNA121
GTIN	4063151545338
Poids par pièce (emballage compris)	187,5 g
Poids par pièce (hors emballage)	156,22 g
Pays d'origine	DE

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	ed7cf660-2f07-41f2-8289-b4b32d3a7e05
