TT-STTB-PE-24
-
Parafoudre
2858182

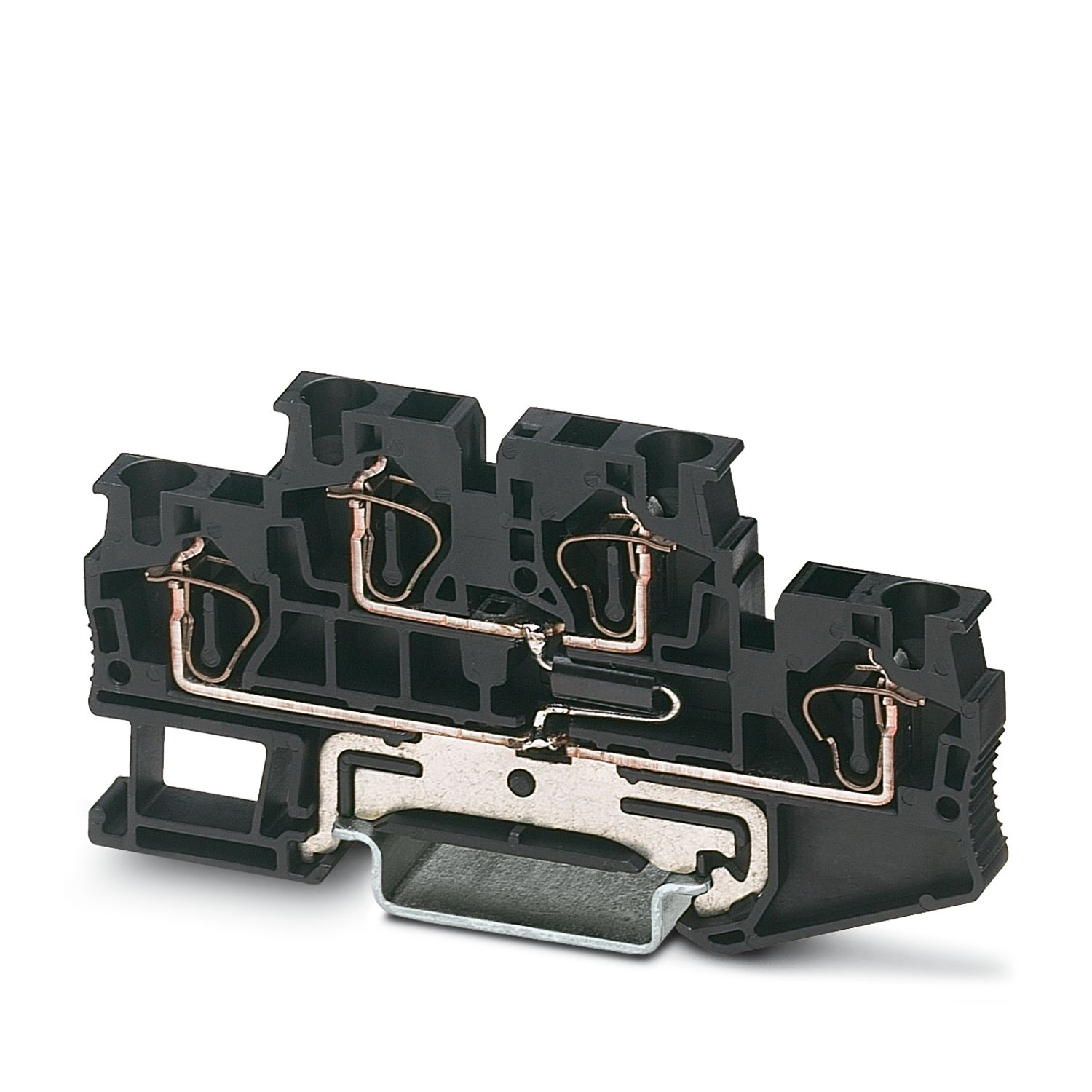

Bloc de jonction à ressort avec pied PE et diode zéner servant de protection antisurtension fine, tension nominale : 24 V DC, se monte sur profilé NS 35/7,5
Informations détaillées concernant le produit
| Type de produit | Protection antisurtension pour la technique MCR |
| Classe d'essai CEI | C3 |
| Classe de protection VDE | C3 |
| Type | Bloc de jonction à deux étages avec pied PE |
| Message protection antisurtension défectueuse | aucun |
| Tension nominale UN | 24 V DC |
| Type de raccordement | Raccordement à ressort de traction |
| Section de conducteur souple | 0,5 mm² ... 4 mm² |
| Section de conducteur rigide | 0,5 mm² ... 6 mm² |
| Section conduct. AWG | 20 ... 10 |
| Dessin coté |
|
| Largeur | 6,2 mm |
| Hauteur | 83,5 mm |
| Profondeur | 47,5 mm |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau du boîtier | PA 6.6 |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Sens de l'action | Line-Earth Ground |
| Tension permanente maximale UC | 40 V DC |
| 28 V AC | |
| Courant de référence | 32 A (≤ 60 °C) |
| Courant utile de service IC pour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 5 µA |
| Courant nominal de décharge In (8/20) µs (fil-terre) | 119 A |
| Corriente de descarga total ITotal (8/20) µs | 119 A |
| Courant de décharge Imax (8/20) µs maximal (fil-fil) | 119 A |
| Courant de décharge Imax (8/20) µs maximal (fil-terre) | 119 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 23 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 23 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 60 V |
| Tension résiduelle pour In (fil-fil) | ≤ 80 V |
| Tension résiduelle pour In (fil-terre) | ≤ 80 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 65 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-terre) | ≤ 65 V |
| Niveau de protection Up (fil-fil) | 55 V (C3 - 10 A) |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Perte d'insertion aE, asym. | typ. 0,1 dB (≤ 400 kHz/150 Ω) |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ω | typ. 2 MHz |
| Capacité (fil-terre) | 1,1 nF (pour 1 MHz) |
| Message protection antisurtension défectueuse | aucun |
| Courant de choc admissible (fil-fil) | C3 - 10 A |
| Courant de choc admissible (fil-terre) | C3 - 10 A |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Classe de protection VDE | C3 |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | CEI 60664-1 / VDE 0110-1 |
| Normes Spécification informatique | |
| Normes/Prescriptions | CEI 61643-21 |
| CEI 61643-21 | |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | 2000 |
| Type de montage | Profilé : 35 mm |
