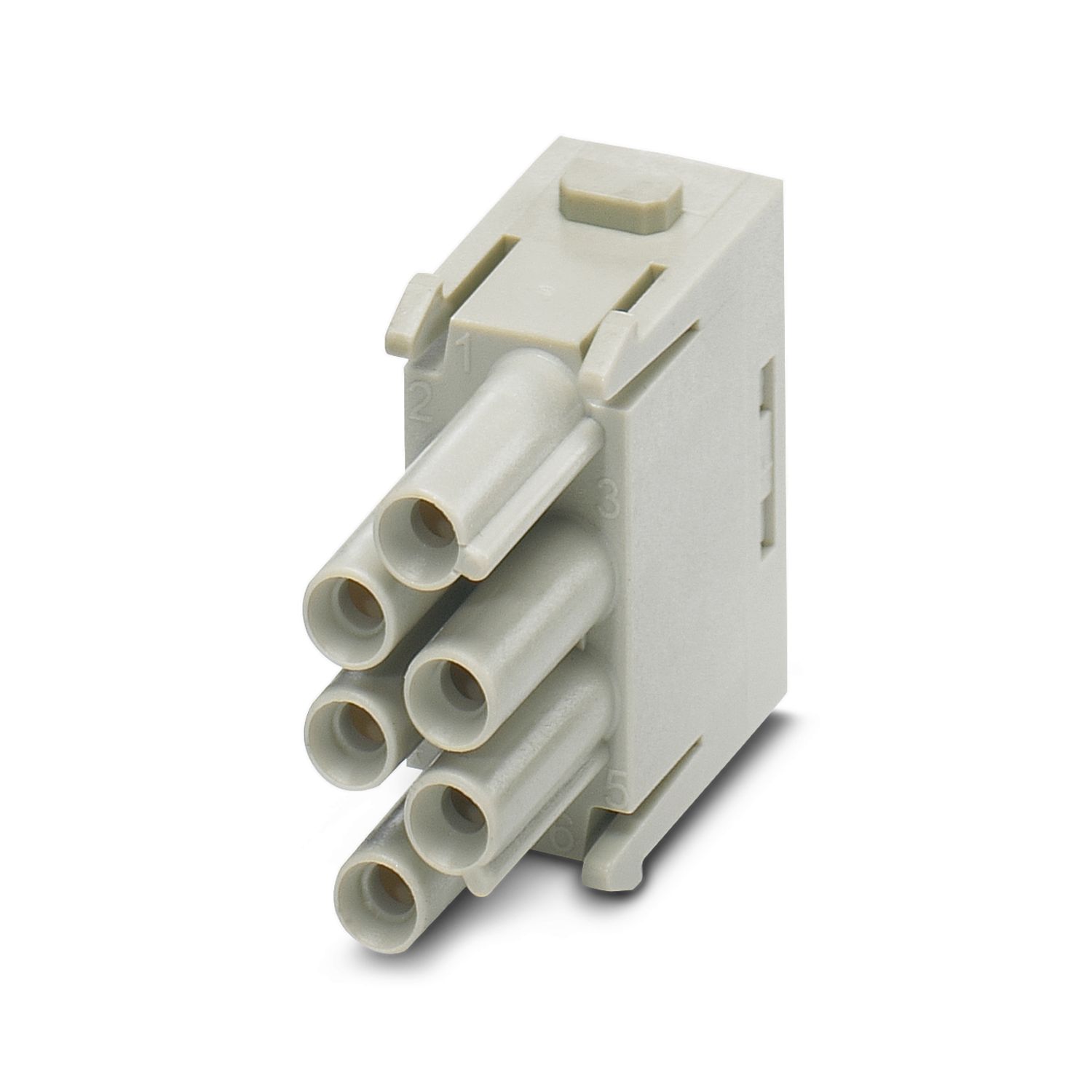

HC-M-06P-MOD-ST OB
-
Module à élément de contact
1585838
Module isolant HEAVYCONNEC, connecteur, 6 pôles, raccordement serti, sans logo, sans repérage des pôles
Informations détaillées concernant le produit
| Généralités | Pour boîtiers HEAVYCONNEC de type B6 à B48, cadre-support articulé HC-M-MHR... requis, contacts à sertir CK 2,5-ED... (contacts à sertir non inclus dans la livraison) |
| Série | HC-M-06 |
| Nombre de pôles | 6 |
| Enfichable | 6 |
| Nombre de prises | 1 |
| Type de matériau du contact | tourné |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de référence (III/3) | 830 V |
| Tension de tenue aux chocs assignée | 8 kV |
| Courant de référence | 16 A |
| Dessin coté |
|
| Largeur | 34,2 mm |
| Hauteur | 39,2 mm |
| Longueur | 14,6 mm |
| Caractéristiques mécaniques | |
| Diamètre de contact | 2,5 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau de porte-contacts | PC |
| Longueur à dénuder des fils uniques | 7,5 mm |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Instructions de montage | Hauteur de boîtier ≥ 52 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
