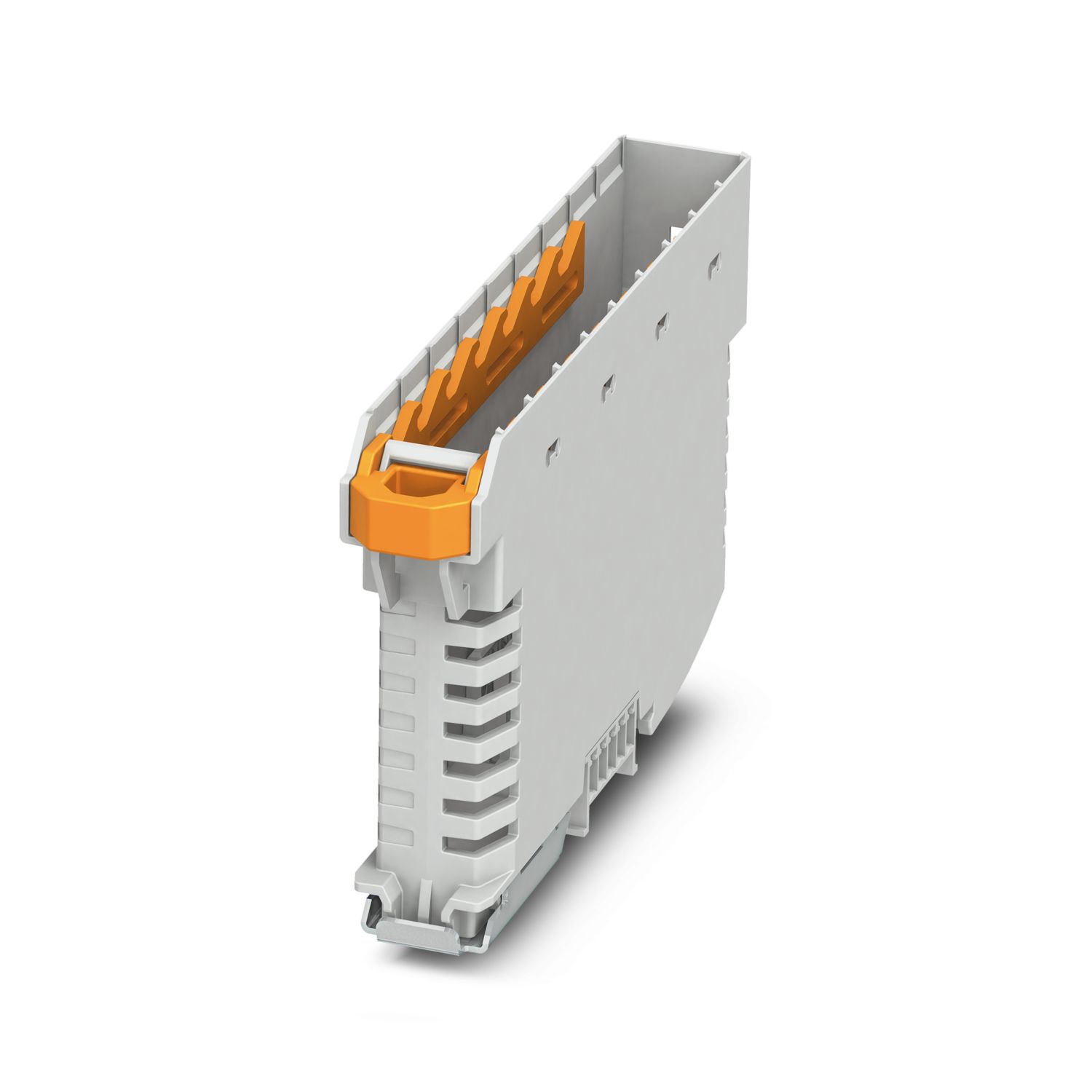

ME-IO 18,8 B/FE 7/9U TBUS 7035
-
Embase du boîtier
2201961
Boîtier électronique sur rail DIN, Partie inférieure du boîtier, avec pied métallique de verrouillage et contact de terre fonctionnel, avec système Lock and Release 7U, avec fentes d'aération, largeur: 18,9 mm, hauteur: 109,6 mm, profondeur: 64,3 mm, coloris: gris clair (similaire à RAL 7035), connexion transversale: Connecteur de bus sur rail DIN (en option), nombre de pôles connecteur transversal: 5
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Informations détaillées concernant le produit
| Instructions de montage | Veuillez respecter le conseil d'utilisation se trouvant dans la zone de téléchargement. |
| Recommandation | Matériau des plots de contact pour connecteurs de bus or galvanisé (or dur) |
| Type de boîtier | Boîtier électronique sur rail DIN |
| Nombre de pôles maximum | 28 (pas: 5 mm) |
| 42 (pas: 3,45 mm) | |
| Ouverture de ventilation disponible | oui |
| Dessin coté |
|
| Largeur | 18,9 mm |
| Hauteur | 109,6 mm |
| Profondeur | 64,3 mm |
| Profondeur à partir du bord supérieur du rail DIN | 57,7 mm |
| Couleur | gris clair (RAL 7035) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PA |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Humidité rel. de l'air (stockage/transport) | 80 % |
| Nombre de supports de circuits imprimés | 1 |
| Type de fixation de circuits imprimés | Verrouillage |
| Type de montage | Montage sur rail DIN |
| Type de conditionnement | emballé dans un carton |
| Type de reconditionnement | Carton |
Avantages
Montage aisé, sans outil

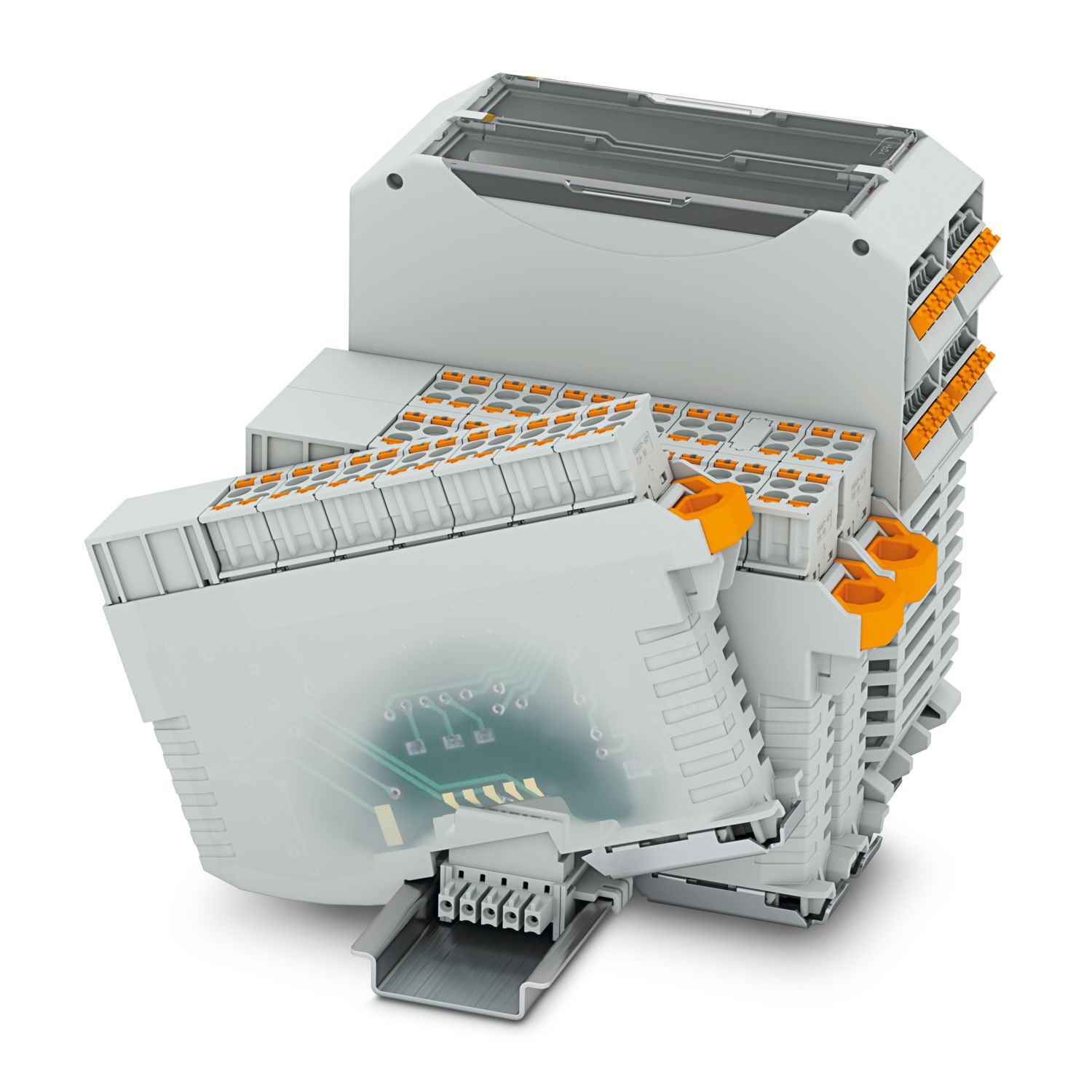

Connecteurs de bus sur rail DIN optionnels, pour une communication de module à module aisée
Principe Lock and Release pour verrouillage automatique et déverrouillage intuitif des connecteurs du raccordement frontal
Plastique selon UL94 V0 : pour des exigences accrues en matière d'inflammabilité
Contact FE intégré pour une installation aisée et électromagnétiquement compatible
