MINI MCR-BL-I-2I
-
Duplicateurs de signal
2810829

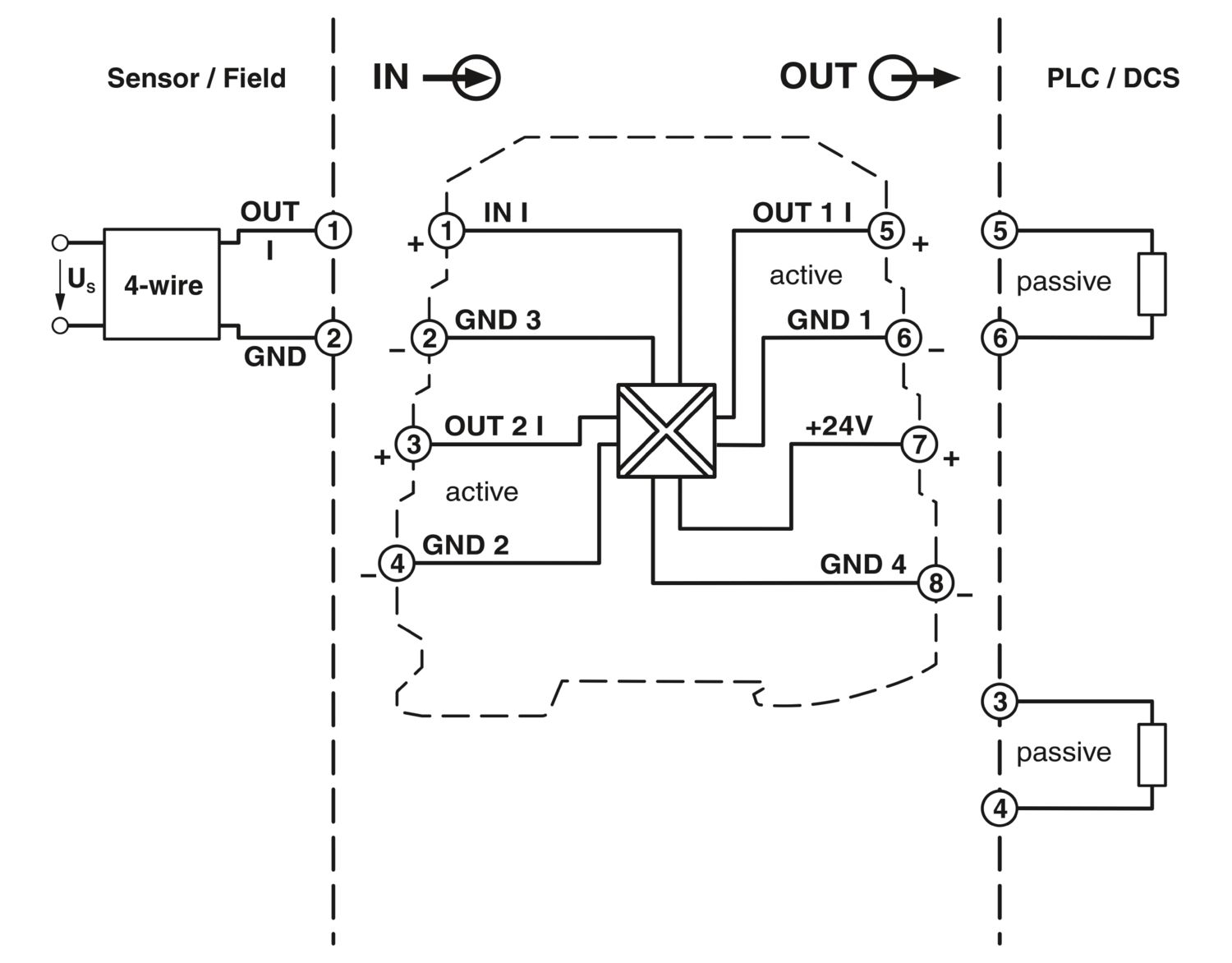

Duplicateur de signal à 4 voies pour l'isolation galvanique et la duplication de signaux analogiques avec raccordement vissé, signal d'entrée : 4 mA ... 20 mA, signal de sortie : 2 x 4 mA ... 20 mA
Informations détaillées concernant le produit
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Type de produit | Duplicateur de signal |
| Gamme de produits | ESSENTIAL edition |
| Nombre de voies | 2 |
| Version | Amplificateur-séparateur d'entrée |
| Configuration | INTERBUS |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Fonctionnalité | |
| Configuration | INTERBUS |
| Isolation galvanique | Isolation 4 voies |
| Fréquence limite (3 dB) | env. 35 Hz |
| Circuit de protection | Protection contre les transitoires |
| Réponse indicielle (10-90 %) | 500 ms |
| Coefficient de température max. | < 0,01 %/K |
| Coefficient de température typ. | < 0,004 %/K |
| Erreur de transmission max. | ≤ 0,2 % (de la déviation maximale) |
| Erreur de transmission typ. | < 0,1 % |
| Isolation galvanique Entrée/sortie/alimentation | |
| Tension d'isolement assignée | 50 V AC/DC |
| Tension d'essai | 1,5 kV AC (50 Hz, 60 s) |
| Isolant | Isolation de base selon la norme CEI/EN 61010 |
| Alimentation | |
| Tension nominale d'alimentation | 24 V DC ±10 % |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Courant max. absorbé | < 30 mA |
| Consommation de puissance | < 600 mW |
| Signal: Courant | |
| Nombre d'entrées | 1 |
| Configurable/programmable | non |
| Signal d'entrée courant | 4 mA ... 20 mA |
| Signal d'entrée courant maximal | 50 mA |
| Résistance d'entrée entrée courant | env. 50 Ω |
| Signal: Courant | |
| Nombre de sorties | 2 |
| Tension de marche à vide | 9 V |
| Signal de sortie courant | 2x 4 mA ... 20 mA |
| Signal de sortie courant maximal | 20,5 mA |
| Charge/charge de sortie Sortie courant | ≤ 250 Ω (pour 20 mA) |
| Ondulation | < 20 mVCC (à 250 Ω) |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 12 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 12 |
| Dessin coté |
|
| Largeur | 6,2 mm |
| Hauteur | 93,1 mm |
| Profondeur | 102,5 mm |
| Couleur | vert (RAL 6021) |
| Matériau du boîtier | PBT |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -10 °C ... 60 °C |
| Température ambiante (stockage/transport) | -20 °C ... 65 °C |
| CE | |
| Certificat | Conformité CE |
| UKCA | |
| Certificat | Conformité UKCA |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Immunité | EN 61000-6-2:2005 |
| Émissions parasites | |
| Normes / Spécifications | EN 61000-6-4 |
| Décharge électrostatique | |
| Remarque | Il faut prendre des mesures de protection contre les décharges électrostatiques. |
| Isolation galvanique | Isolation 4 voies |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | indifférent |
