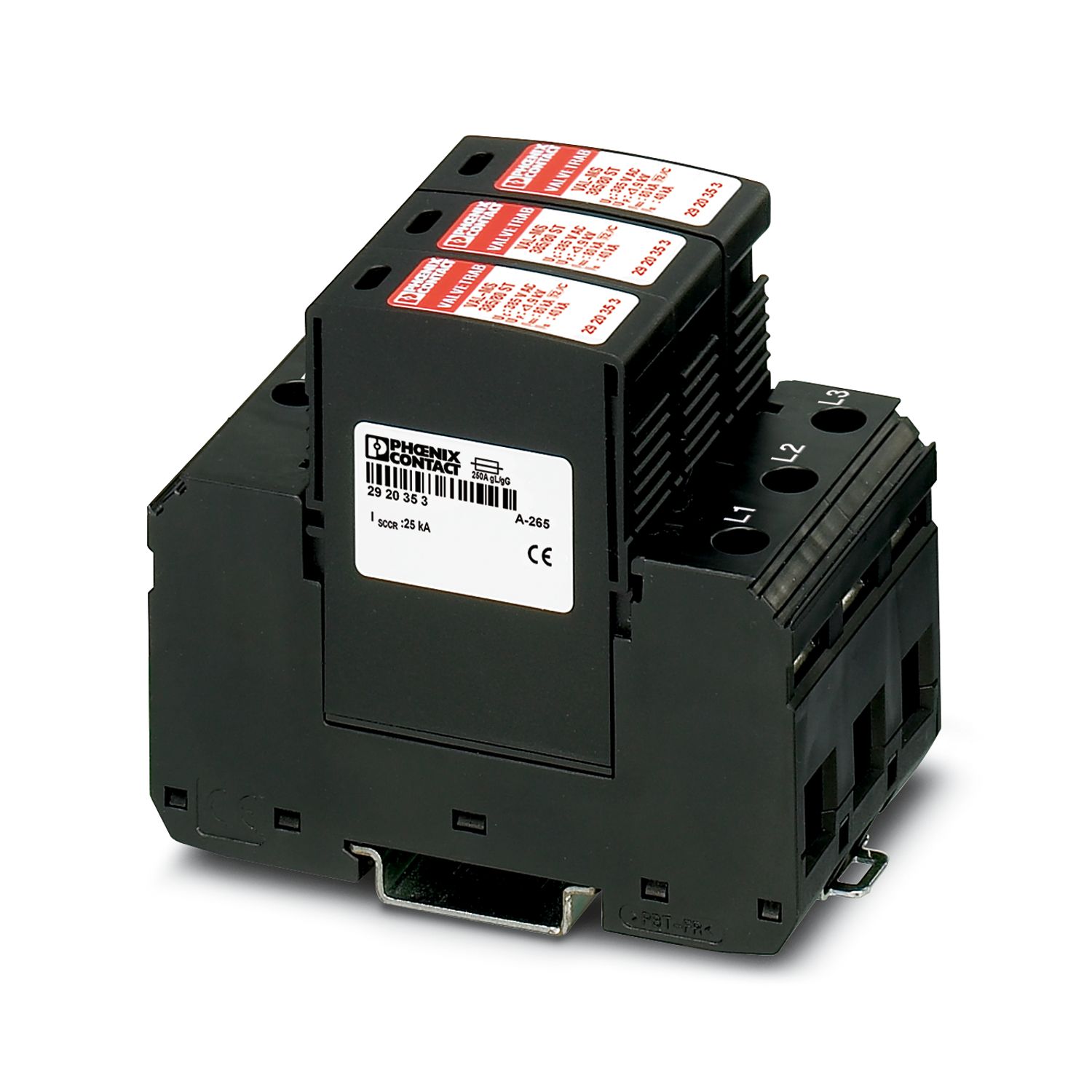

VAL-MS 385/80/3+0
-
Parasurtenseur de type 2
2921093
Module de protection antisurtension de type 2 pour systèmes d'alimentation à 4 fils (L1, L2, L3, PEN), avec encliquetage des connecteurs.
Informations détaillées concernant le produit
| Type de produit | Dispositif de protection antisurtension |
| Gamme de produits | VALVETRAB MS |
| Classe d'essai CEI | II |
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN-C |
| Type | Module pour profilés enfichables en deux parties |
| Message protection antisurtension défectueuse | optique |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
| Dessin coté |
|
| Largeur | 53,4 mm |
| Hauteur | 89,8 mm |
| Profondeur | 77,5 mm (avec profilé 7,5 mm) |
| Graduation | 3 UL |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Valeur CTI du matériau | 600 |
| Matériau isolant | PA 6.6/PBT |
| Groupe de matériaux | I |
| Matériau du boîtier | PA 6.6 |
| PBT |
| Circuits de protection | L-PEN |
| Sens de l'action | 3L-PEN |
| Tension nominale UN | 240/415 V AC (TN-C) |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 385 V AC |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 1800 µA |
| Consommation de puissance en veille PC | ≤ 690 mVA |
| Courant nom. de décharge In (8/20)µs. | 40 kA |
| Courant de décharge maximal lmax (8/20) µs | 80 kA |
| Courant d'essai (10/350) µs, charge | 1,25 As |
| Courant d'essai (10/350) µs, énergie spécifique | 1,56 kJ/Ω |
| Courant d'essai (10/350) µs, valeur de crête limp | 2,5 kA |
| Corriente de descarga total ITotal (8/20) µs | 200 kA |
| Corriente de descarga total ITotal (10/350) µs | 7,5 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up | ≤ 2 kV |
| Tension résiduelle Ures | ≤ 2 kV (pour In) |
| ≤ 1,3 kV (pour 10 kA) | |
| ≤ 1,2 kV (à 5 kA) | |
| ≤ 1,15 kV (pour 3 kA) | |
| Réponse au TOV pour UT | 480 V AC (5 s / mode résistance) |
| 457 V AC (120 min / mode résistance) | |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage simple en V | 80 A (gG - 16 mm²) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 250 A (gG) |
| Conditions ambiantes | |
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (fonctionnement) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Spécifications UL | |
| Tension permanente maximale (MCOV L-L) | 385 V AC |
| Tension permanente maximale MCOV (L-G) | 385 V AC |
| Courant nominal de décharge In (L-L) | 20 kA |
| Courant nominal de décharge In (L-G) | 20 kA |
| Circuits de protection | L-L |
| L-G | |
| Tension nominale | 240 V AC |
| Système de distribution d'énergie | Delta |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-L) | 3860 V |
| Tension limite mesurée MLV (L-G) | 2710 V |
| Type SPD | 4CA |
| Caractéristiques de raccordement UL | |
| Couple de serrage | 30 lbf-in. |
| Section conduct. AWG | 10 ... 2 |
| Normes/prescriptions | CEI 61643-11 |
| Remarque | 2011 |
| Normes/prescriptions | EN 61643-11 |
| Remarque | 2012 |
| Type de montage | Profilé : 35 mm |
