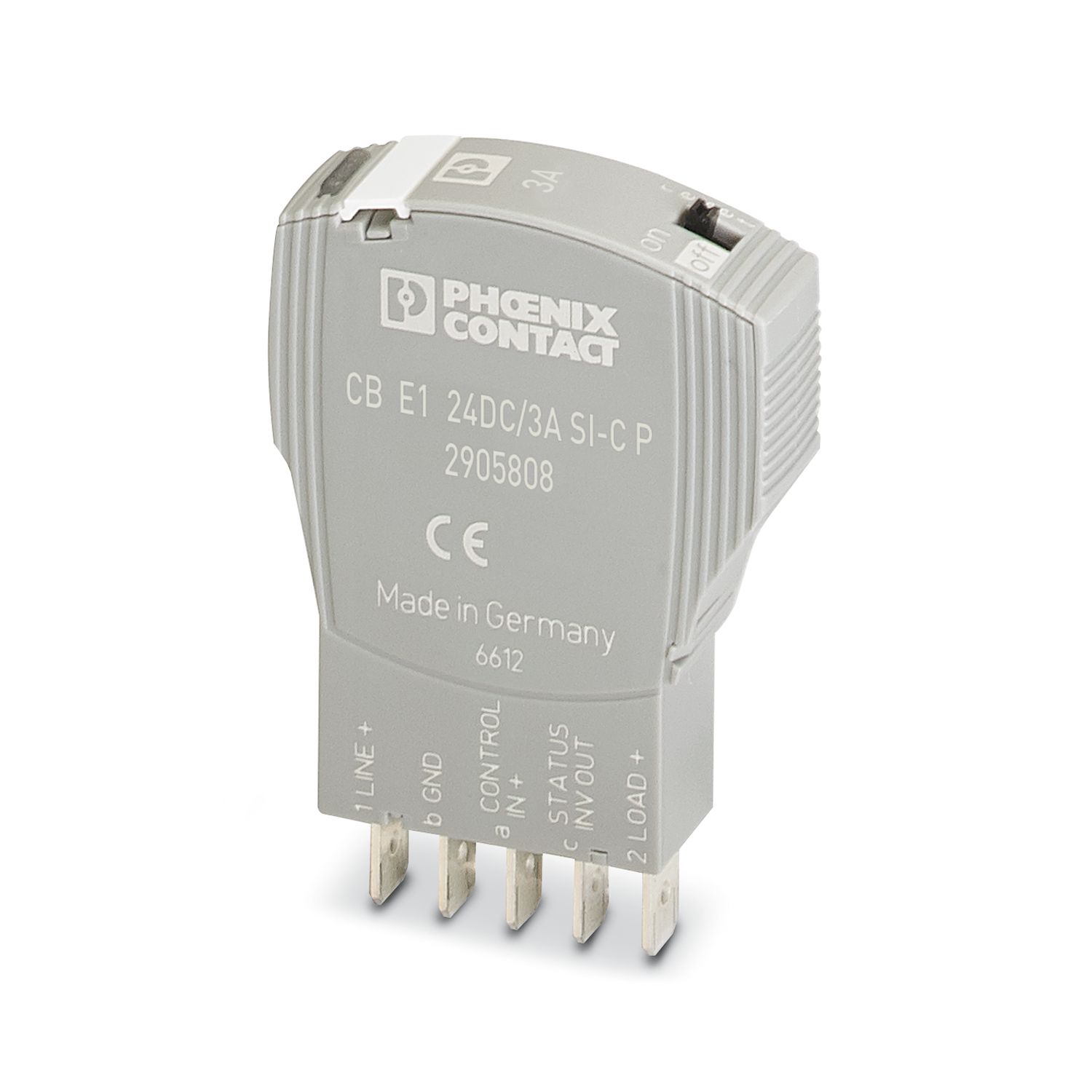

CB E1 24DC/3A SI-C P
-
Disjoncteur de protection d'appareils électronique
2905808
Disjoncteur électronique, 1 pôle, limitation de courant active, sortie de statut inversée et entrée de commande, connecteur mâle pour élément de base.
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Informations détaillées concernant le produit
| Type de produit | Disjoncteur de protection d'appareils, électronique |
| Gamme de produits | CB E |
| Type | Connecteur mâle |
| Nombre de pôles | 1 |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
| Courant maximum pour disposition individuelle | 3 A |
| Généralités | |
| Tension de service | 24 V DC |
| 18 V DC ... 30 V DC | |
| Intensité nominale IN | 3 A |
| Tension assignée d'isolement Ui | 30 V (Circuit de charge) |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Mode de déclenchement | E (électronique) |
| Fusible requis en amont | pas nécessaire, élément Fail-Safe intégré |
| Rigidité diélectrique | max. 30 V DC (Circuit de charge) |
| Limitation de courant active | typ. 1,25 x IN |
| Fusible | électronique |
| Courant de repos I0 | typ. 8 mA (à l'état actif) |
| typ. 11 mA (avec sortie d'état) | |
| Puissance dissipée | 0,62 W (en régime nominal) |
| Derating de température | 3 A (à 50 °C) |
| Chute de tension | 100 mV (pour IN) |
| Elément Fail Safe | 6 A DC |
| Type de contact | sans isolation galvanique |
| Circuit de charge | |
| Temps de coupure | 100 ms (voir courbe caractéristique de temps/courant) |
| Arrêt en cas de sous-tension | < 14 V (typ. ARRÊT) |
| > 17 V (typ. MARCHE) | |
| Charge capacitive max. | 20000 µF |
| Temporisation à l'enclenchement | typ. 2 ms |
| Contact auxiliaire | |
| Type de contact | Sortie de signal à commutation positive |
| Sortie d'état | |
| Tension de sortie | 24 V DC |
| Courant de sortie | max. 0,2 A (Protection contre les courts-circuits) |
| Type de raccordement | enfichable |
| Dessin coté |
|
| Largeur | 12,3 mm |
| Hauteur | 45 mm |
| Profondeur | 52 mm |
| Largeur module complet | 12,3 mm |
| Hauteur module complet | 90 mm |
| Profondeur module complet | 77,3 mm |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Conditions ambiantes | |
| Indice de protection | IP30 (Zone de manœuvre) |
| Température ambiante (fonctionnement) | -25 °C ... 50 °C (pas de condensation) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Test hygrométrique | 96 h, 95 % RH, 40 °C |
| Vibration (fonctionnement) | 3g (selon CEI 60068-2-6, test Fc) |
| Homologation UL | |
| Repérage | UL Listed UL 508 |
| UL Recognized UL 2367 | |
| Homologation construction navale | |
| Repérage | DNV GL |
| Désignation de la norme | EMV |
| Normes/prescriptions | EN 61000-6-3 |
| Remarque | Emission de bruit |
| Désignation de la norme | EMV |
| Normes/prescriptions | EN 61000-6-2 |
| Remarque | Immunité |
| Type de montage | sur embase |
