PRC 3-FC-MS6 8-21 - Connecteur

1014498
E-No: 157500045

Connecteur, Famille d'articles: PRC 35, design: Déverrouillage avec un outil ou à la main (voir accessoires), coloris: noir, nombre de pôles: 3, section de fil min.: 1,5 mm², section de fil max.: 6 mm², tension de référence: 690 V AC, courant de référence: 35 A, Type de raccordement: Raccordement vissé, Type de contact: Mâle, diamètre de câble min.: 8 mm, diamètre de câble max.: 21 mm, Garantit la protection contre les contacts avec les doigts

Informations détaillées concernant le produit

Information pour le fonctionnement	Garantit la protection contre les contacts avec les doigts
Remarque relative à l'application	Les instructions d'installation comprennent les instructions de montage
Consigne de sécurité
Consigne de sécurité	• AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible.
	• AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation.
	AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels.
	• Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate.
	• Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products).
	• En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur.
	• Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre
	• Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement.
	• Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3
	• Tenir compte des caractéristiques techniques correspondantes. Les indications peuvent être trouvées aux emplacements suivants : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o Sur le web à l'adresse phoenixcontact.com/products dans le produit
	• Utiliser uniquement les outils recommandés par Phoenix Contact
	• Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés.
	• Protéger les connecteurs non enfichés avec un cache de protection. Les accessoires adéquats sont disponibles dans le domaine des accessoires de l'article sur le web à l'adresse phoenixcontact.com/produits dans le produit
	• Utiliser le connecteur uniquement lorsqu'il est enfiché à fond.
	• Utiliser le connecteur uniquement lorsqu'il est enfiché à fond et verrouillé.
	• Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées.
	• Respecter le rayon de courbure minimum du câble. Poser le conducteur sans le soumettre à une torsion.
	• En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12).

Type de produit	Connecteur d'installation
Gamme de produits	PRC 35
Type	Déverrouillage avec un outil ou à la main (voir accessoires)

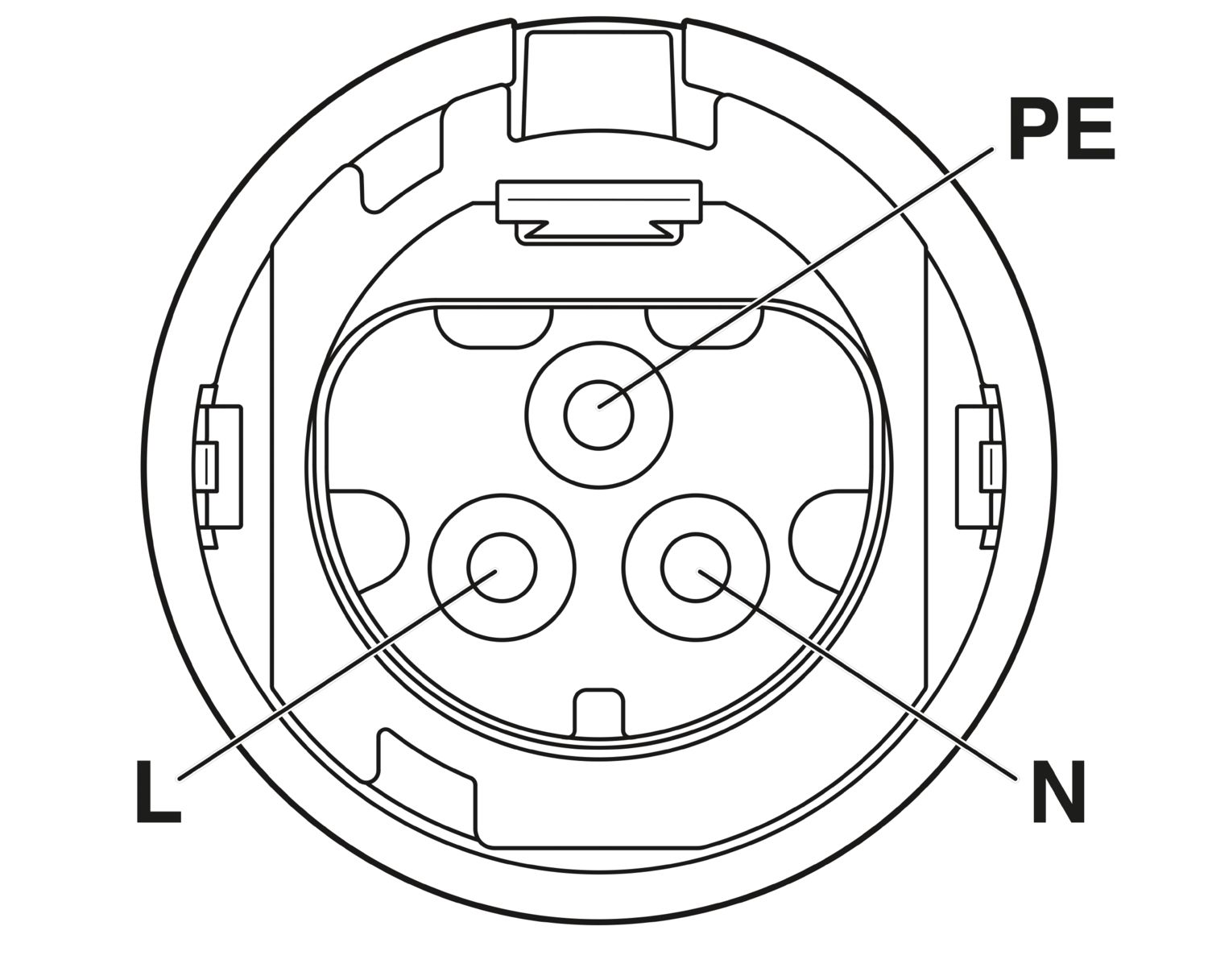

Nombre de pôles	3
Enfichable	2+PE
Détrompage	AD
Propriétés d'isolation
Classe de protection	II
Degré de pollution	2

Tension assignée (III/2)	690 V
Tension nominale ATD	690 V AC (III/2,00) selon CEI 61984
	500 V AC (III/2,00) selon CEI 61535 / 2 PfG 1915
	600 V AC / DC (III/2,00) selon UL 2238
	500 V DC (III/2,00) selon la norme CEI 61535
Tension de tenue aux chocs assignée (III/3)	6 kV
Courant de référence	35 A (pour une section de conducteur de 6 mm² selon CEI 61984)
	32 A (pour une section de conducteur de 6 mm² selon CEI 61535)
	21,4 A (pour une section de conducteur de 6 mm² et 85 °C selon 2 PfG 1915)
	32 A (avec AWG 10, selon UL 2237)

Raccordement du conducteur
Section raccordable	1,5 mm² ... 6 mm²

Largeur	37,6 mm
Hauteur	37,6 mm
Longueur	105 mm
Dimensions extérieures
Diamètre extérieur	8 mm ... 21 mm

Couleur (Boîtiers)	noir (RAL 9005)
Couleur de la partie du boîtier	noir
Matériau Joint	EPDM (Joint d'étanchéité de câble)
	EPDM (Joint du boîtier)
Matériau Boîtier	PPE
Matériau Porte-contacts	PPE
Matériau Presse-étoupe	PPE
Matériau Contact	CuZn (Matériau des contacts, Pb < 0.1)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I / CTI 600
Matériau de surface du contact	plaqué argent
Matériau du joint torique	EPDM

Diamètre extérieur du câble	8 mm ... 21 mm
Diamètre extérieur du câble	8 mm ... 21 mm (Indications concernant les plages de serrage des câbles, voir Instructions d’installation)
Fil, section	1,5 mm² 6 mm² 14 AWG 10 AWG
Longueur à dénuder des fils uniques	Conducteur PE 8 mm, pose avancée
Absence d'halogène	oui

Caractéristiques mécaniques
Cycles d'enfichage	2000 (Spécifications de contrôle : CEI 60512-13-2)
Force d'enfichage	30 N ±10 N (Spécifications de contrôle : CEI 60512-13-2)

Conditions ambiantes
Indice de protection (branché)	IP66/IP68 (2 m / 24 h) IP69K
Indice de protection	IP66/IP68 (2 m / 24 h) IP69K
	IP66/IP68 (2 m / 24 h) IP69K
Catégorie d'effet de coup	IK08 (-25°C)
Température ambiante (fonctionnement)	-40 °C ... 105 °C (En fonction de la courbe de capacité de courant / de derating)
Température ambiante (stockage/transport)	-40 °C ... 70 °C
Température ambiante (montage)	-5 °C ... 85 °C

Normes/prescriptions	CEI 61984:2008
	EN 61984:2008
	DIN EN CEI 61535:2020
	CEI 61535:2019
	2 PfG 1915/03.2015
	UL 2237 éd.1:2021-01-08
	CSA C22.2 No. 182.3-16 Ed.2:2019-01

Données commerciales

Référence	1014498
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	ABLCBA
Product key	ABLCBA
GTIN	4055626494807
Poids par pièce (emballage compris)	91,2 g
Poids par pièce (hors emballage)	77,509 g
Numéro du tarif douanier	85366900
Pays d'origine	PL

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	600 V	25 A	12 - 10

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	600 V	25 A

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	600 V	32 A

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	690 V	35 A

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	500 V	21,4 A

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	500 V	32 A

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Une taille réduite jusqu'à 75 % par rapport aux connecteurs industriels de même puissance

Mécanisme de verrouillage déverrouillable avec un outil ou à la main

Adapté aux utilisations dans les atmosphères d'air salin et d'ensoleillement direct

Convient parfaitement à une utilisation à l'intérieur ou à l'extérieur grâce à des matériaux résistants aux intempéries

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Triphenyl phosphate (n° CAS: 115-86-6)
SCIP	04f3a45d-fd15-4ec7-a0fb-4c543425cd4d
