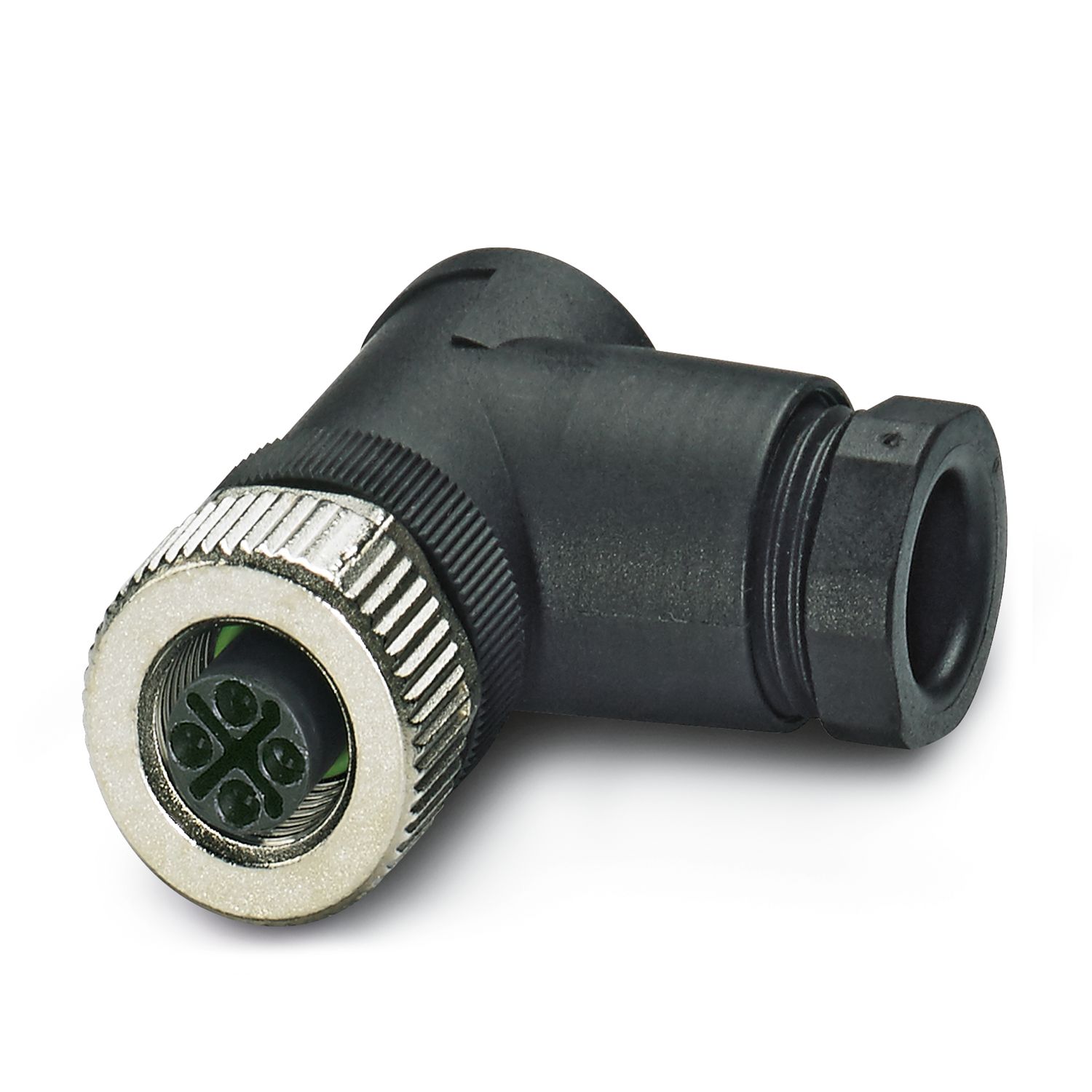

Connecteur de puissance, 3-pôles, connecteur femelle coudé M12, codage: S, Raccordement vissé, matériau de la molette: Zinc moulé sous pression, nickelé, presse-étoupe Pg9, diamètre extérieur du câble 6 mm ... 8 mm, pour courant alternatif jusqu'à 16 A/630 V
| Généralités | Dénuder le câble sur 21 mm, retirer l'isolation du fil sur 6 mm, sertir l'embout, puis le raccourcir à 5 mm. Longueur du fil avec embout raccourci : 20 mm. Raccorder les fils et serrer les vis de fixation à 0,2 Nm. |
| Instructions de montage | IMPORTANT : Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |

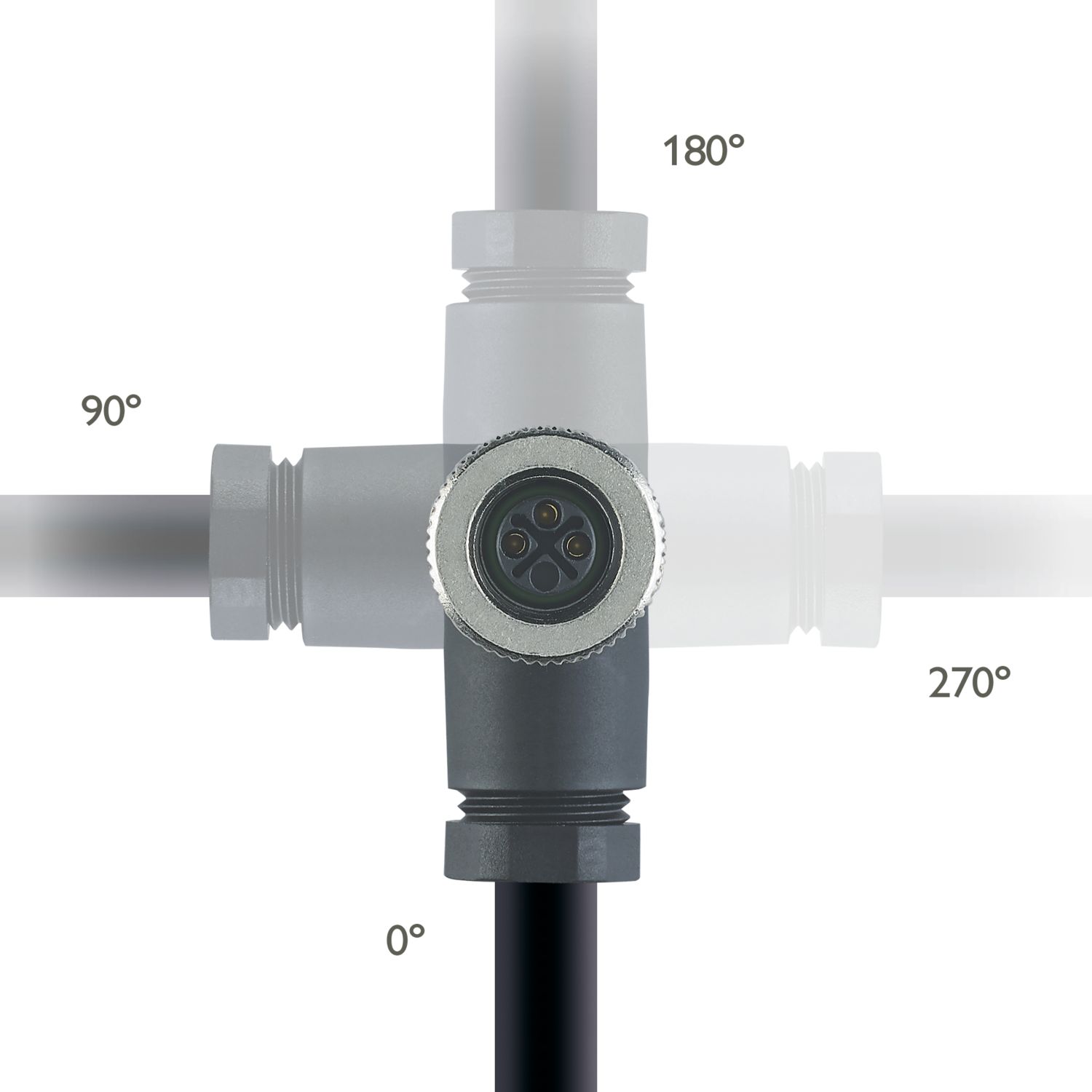

| Instructions de montage | Les pôles sont orientables par pas de 90° en direction de la sortie du câble |
| Type de produit | Connecteur circulaire (côté câble) |
| Application | Alimentation en énergie |
| Nombre de pôles | 3 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | S |

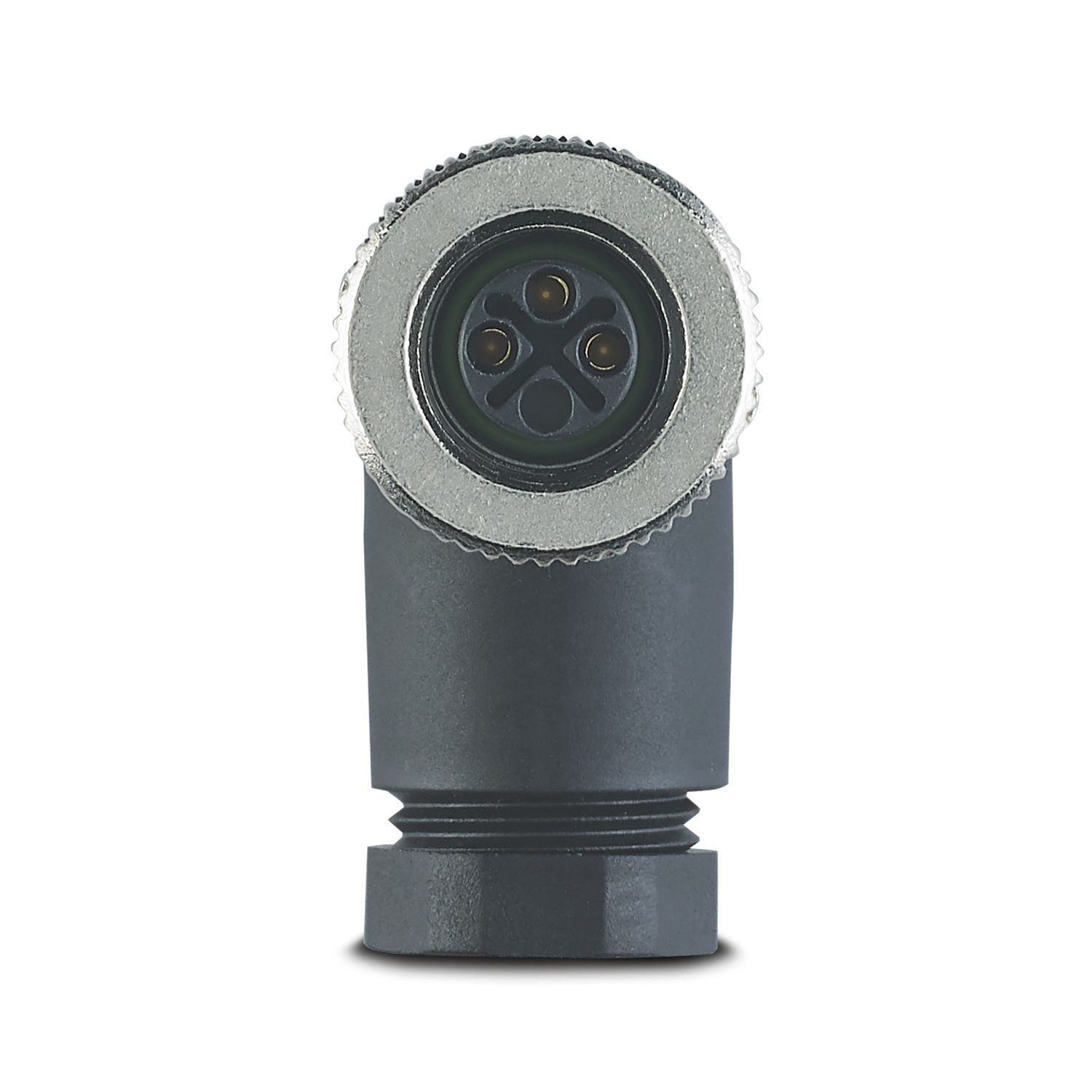

| Sortie du câble | coudé |
| Raccordement à filetage Pg | Pg9 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Dessin coté |
|
| Longueur | 35 mm |
| Ouverture écrou-chapeau | 16 mm |
| Dimensions extérieures | |
| Diamètre extérieur | 6 mm ... 8 mm |
| Boîtier | |
| Diamètre de boîtier | 20 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | Viton |
| NBR | |
| Matériau de surface de prise | PA |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé |
| Section raccordable | 0,75 mm² ... 1,5 mm² (avec embout) |
| 0,75 mm² ... 2,5 mm² (rigide) | |
| Section raccordable AWG | 18 ... 16 (avec embout) |
| Longueur de gaine à dénuder de chaque fil | 5 mm |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 0,8 Nm ... 1 Nm (Vis de pression avec capot passe-câble) | |
| 0,4 Nm (Visser l'isolant mâle pour capot passe-câble jusqu'à la butée) | |
| 0,2 Nm (Bornes à vis) | |
| Tension de tenue aux chocs assignée | 6 kV |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | > 10 GΩ |
| Tension nominale UN | 630 V AC |
| Intensité nominale IN | 16 A (lors de l'utilisation de conducteurs de 2,5 mm²) |
| 16 A (à 40 °C) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 100 |
| Raccordement 1 | |
| Type tête | connecteur femelle |
| Sortie de câble tête | coudé |
| Type de filetage tête | M12 |
| Détrompage | S |
| Longueur à dénuder des fils uniques | 5 mm |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-111 |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 600 V | 16 A | - 14 |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 600 V | 16 A | - 14 |
