VC-AL-T4-R-M25/M20-S
-
Boîtier
1583775

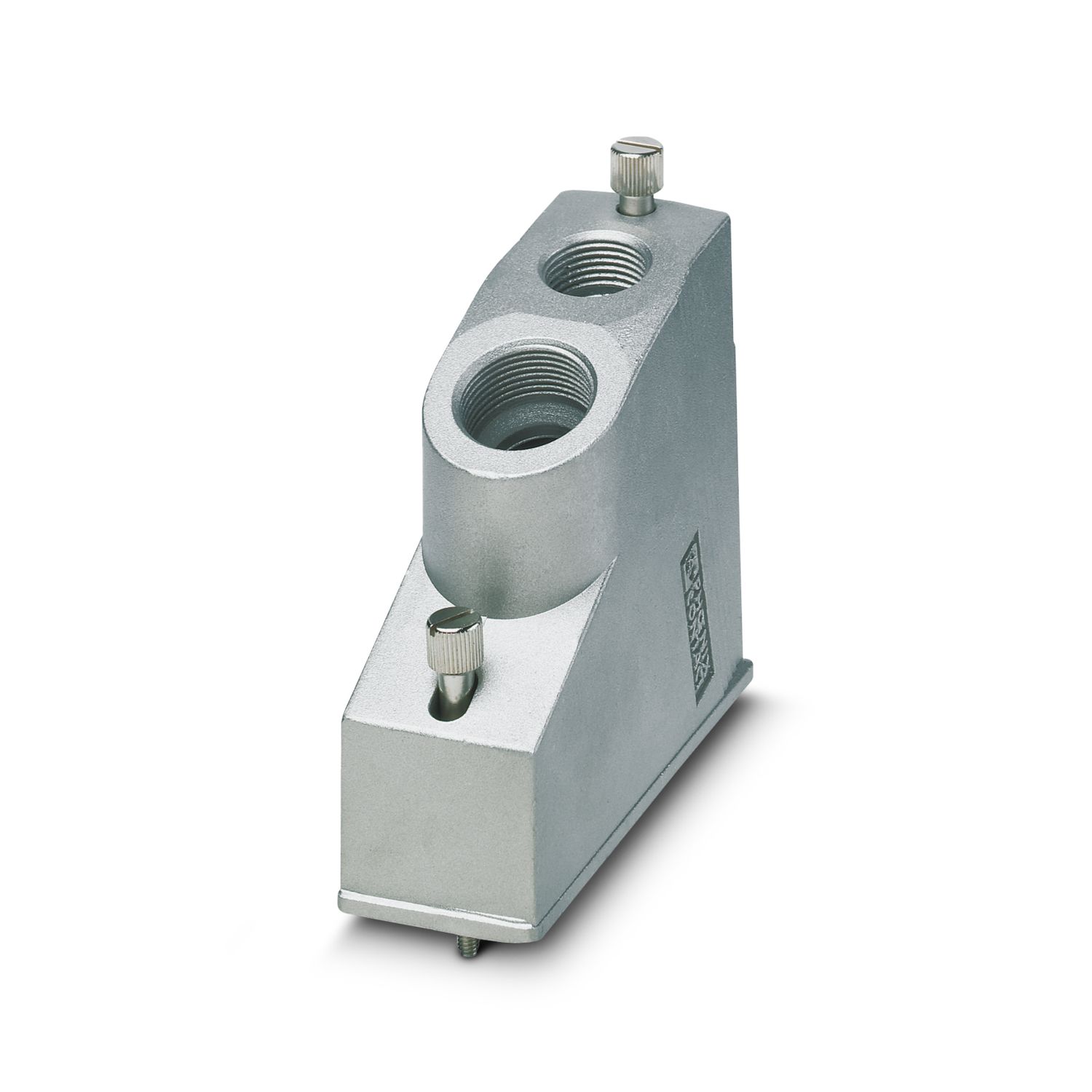

Capot en aluminium coulé, avec joint, vis de verrouillage à tête moletée, pour deux presse-étoupes métriques M25 et M20, sortie de câble inclinée, type VC4
Informations détaillées concernant le produit
| Généralités | Si vous utilisez des câbles à fibre optique, respectez les rayons de courbure spécifiés par le constructeur |
| Type de produit | Capot |
| Gamme de produits | VARIOCON |
| Type | VC4 |
| Nombre de sorties de câble | 2 |
| Type de presse-étoupe | M25 / M20 x 1,5 |
| Vis de fixation | M4 |
| Blindé | non |
| Sortie du câble | incliné |
| Dessin coté |
|
| Hauteur | 90 mm |
| Coloris | aluminium gris |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | NBR, conducteur |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau du joint torique | NBR |
| Matériau de vis de verrouillage | Laiton, nickelé |
| Caractéristiques mécaniques | |
| Type de presse-étoupe | M25 / M20 x 1,5 |
| Type de verrouillage | Vis |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Vis de fixation | M4 |
Avantages
Boîtier avec deux entrées de câbles pour raccordements vissés M20 et M25
Sortie du câble inclinée pour passage de câble de côté ou droit au choix
Boîtier en aluminium avec espace étendu pour le câblage, pour des éléments de contact multipolaire et de puissance
