SAC-3P- 5,0-100/M 8FR-2L
-
Câble pour capteurs/actionneurs
1505025

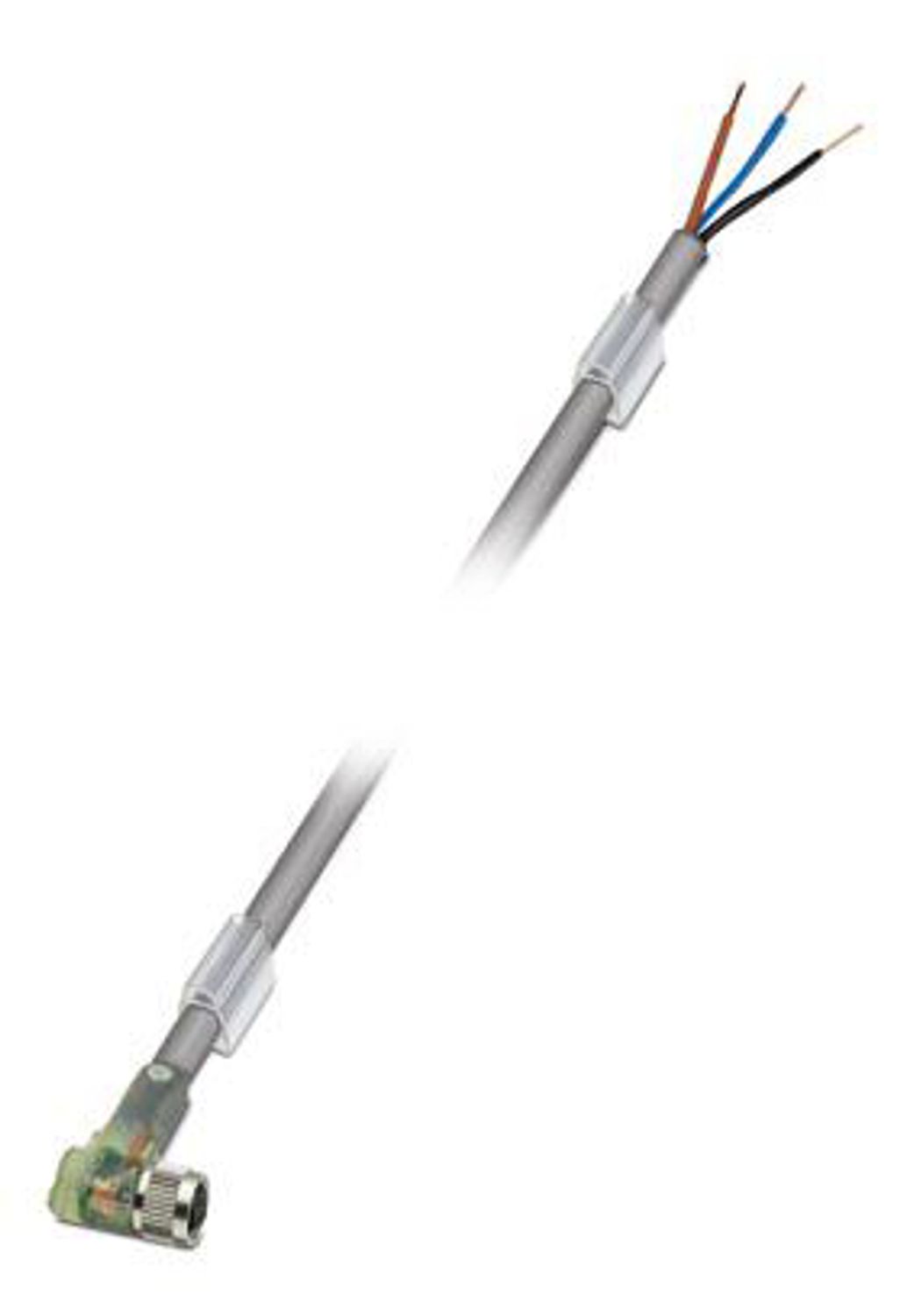

Câble pour capteurs/actionneurs, 3-pôles, PUR/PVC, gris RAL 7001, extrémité libre, sur Connecteur femelle coudé M8, codage: A, avec 2 LED, longueur de câble: 5 m
Informations détaillées concernant le produit
| Type de produit | Câble pour capteurs/actionneurs |
| Nombre de pôles | 3 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 24 V |
| Intensité nominale IN | 4 A |
| Affichage d'état | 2 LED |
| Présence d'un affichage d'état | oui |
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Type | Connecteur femelle coudé M8 |
| Nombre de pôles | 3 |
| Type de codage | A |
| Longueur du câble | 5 m |
| PUR/PVC gris [100] | |
| Dessin coté |
|
| Poids de gaine | 27 kg/km |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PUR/PVC gris [100] |
| Structure du conducteur ligne de signal | 32x 0,10 mm |
| AWG ligne de signaux | 24 |
| Section de câble | 0,25 mm² |
| Diamètre de fil avec isolant | 1,32 mm ±0,02 mm |
| Diamètre extérieur du câble | 4,40 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris RAL 7001 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, bleu, noir |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| ≥ 0,38 mm (Gaine extérieure) | |
| env. 3,50 mm ±0,1 mm (Gaine intérieure) | |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | max. 78 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 100 MΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 3000 V |
| Rayon de courbure minimal, pose fixe | 22 mm |
| Rayon de courbure minimal, pose souple | 44 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 2000000, Rayon de courbure: 44 mm, Course: 5 m, Vitesse de déplacement: 3 m/s |
| Résistance à la propagation des flammes | selon UL Style 2464 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| -25 °C ... 80 °C (câble, pose fixe) | |
| -5 °C ... 80 °C (Câble, pose souple) | |
