VS-IP67-IP67-93E-LI/5,0
-
Câble de réseau
1406137

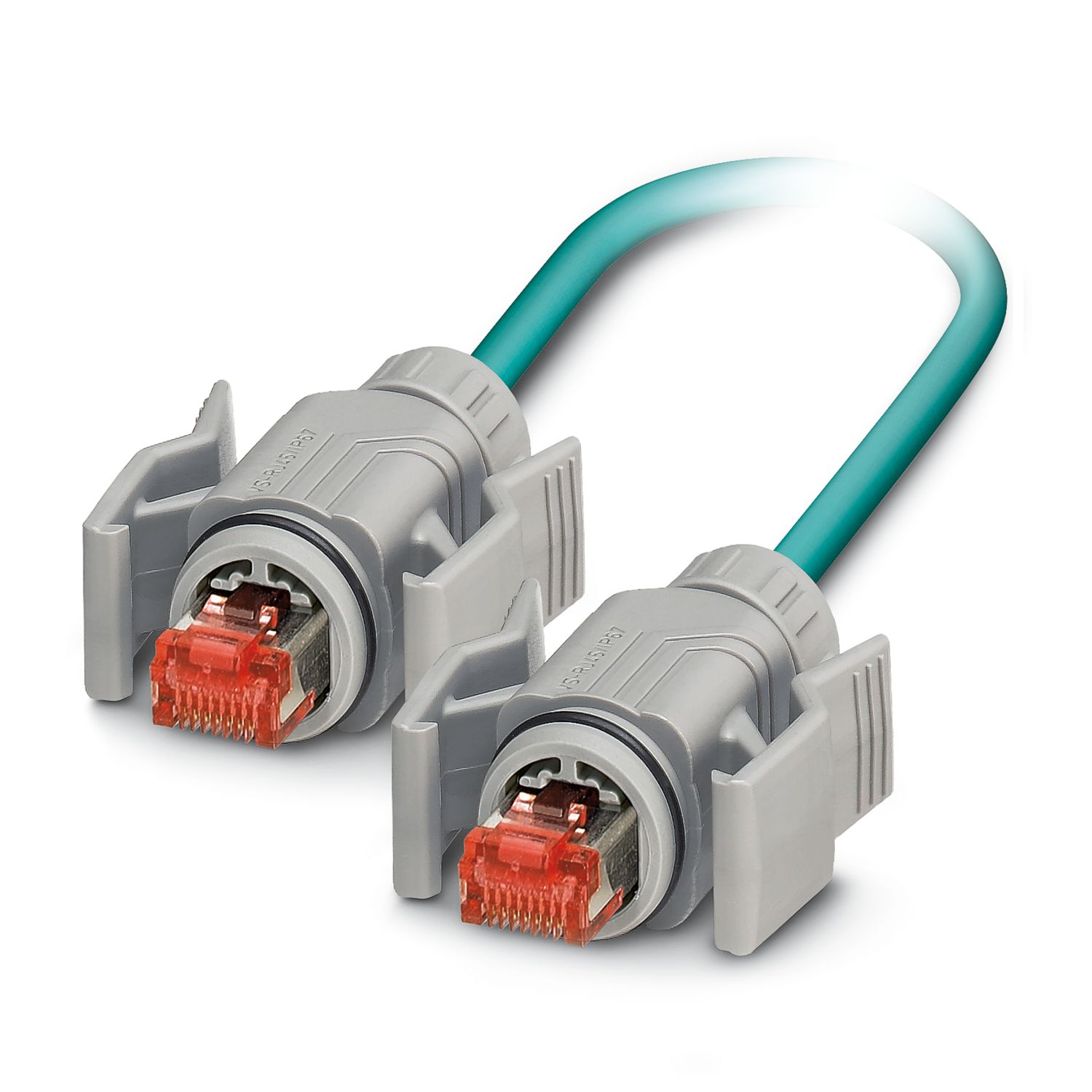

Câble Ethernet préconfectionné, CAT5e, blindé, 2 paires, AWG 26 souple (7 fils), RAL 5021 (bleu lagon), connecteur mâle RJ45/IP67, gris sur connecteur mâle RJ45/IP67, gris, Line, longueur 5 m
Informations détaillées concernant le produit
| Type de produit | Câble de données préconfectionné |
| Type de capteur | Ethernet |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Nombre de prises | 1 |
| Blindé | oui |
| Sortie du câble | droit |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
| Support de transmission | Cuivre |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 750 |
| Classe d'inflammabilité selon UL 94 | V2 |
| Gaine extérieure, matériau | PUR |
| Matériau conducteur | Cordon Cu nu |
| Raccordement 1 | |
| Type | connecteur mâle droit RJ45 |
| Raccordement 2 | |
| Type | connecteur mâle droit RJ45 |
| Longueur du câble | 5,00 m |
| Ethernet flexible CAT5, 2 paires [93E] | |
| Dessin coté |
|
| Poids de gaine | 42 kg/km |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Normes/Spécifications relatives aux câbles | Exigences électriques EN 50288-2-2 |
| Nombre de pôles | 4 |
| Blindé | oui |
| Type | Ethernet flexible CAT5, 2 paires [93E] |
| Structure du conducteur | 2x2xAWG26/7, SF/UTP |
| Durée du parcours du signal | 5,3 ns/m |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 2x 2x 0,14 mm² |
| Diamètre de fil avec isolant | 0,98 mm |
| Diamètre extérieur du câble | 6,40 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PE moussé |
| Fil, coloris | blanc/orange-orange, blanc/vert-vert |
| Epaisseur gaine extérieure | 1,20 mm |
| Câblage par paire | 2 fils par paire |
| Câblage total | 2 paires avec 2 masses de remplissage en direction de l'âme |
| Revêtement optique de blindage | 70 % |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de liaison | ≤ 100,00 mΩ/m (pour 10 MHz) |
| Résistance de boucle | ≤ 290,00 Ω/km |
| Impédance caractéristique | 100 Ω ±5 Ω (pour 100 MHz) |
| Capacité de la ligne | env. 45 nF/km (pour 1 kHz) |
| Tension nominale câble | ≤ 100 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 700,00 V (50 Hz, 1 min.) |
| Capacité de charge du câble | 2,00 A (selon DIN VDE 0891-1) |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Rayon de courbure minimal, pose fixe | 26 mm |
| Rayon de courbure minimal, pose souple | 52 mm |
| Résistance à la traction | ≤ 80 N |
| Affaiblissement paradiaphonique (NEXT) | 65,3 dB (pour 1 MHz) |
| 56,3 dB (pour 4 MHz) | |
| 50,3 dB (pour 10 MHz) | |
| 47,2 dB (pour 16 MHz) | |
| 45,8 dB (pour 20 MHz) | |
| 42,9 dB (pour 31,25 MHz) | |
| 38,4 dB (pour 62,5 MHz) | |
| 35,3 dB (pour 100 MHz) | |
| Paradiaphonie cumulée (PSNEXT) | 62,3 dB (pour 1 MHz) |
| 53,3 dB (pour 4 MHz) | |
| 47,3 dB (pour 10 MHz) | |
| 44,2 dB (pour 16 MHz) | |
| 42,8 dB (pour 20 MHz) | |
| 39,9 dB (pour 31,25 MHz) | |
| 35,4 dB (pour 62,5 MHz) | |
| 32,3 dB (pour 100 MHz) | |
| Affaiblissement de régularité (RL) | 23 dB (pour 4 MHz) |
| 24,1 dB (pour 8 MHz) | |
| 25 dB (pour 10 MHz) | |
| 25 dB (pour 16 MHz) | |
| 25 dB (pour 20 MHz) | |
| 23,6 dB (pour 31,25 MHz) | |
| 21,5 dB (pour 62,5 MHz) | |
| 20,1 dB (pour 100 MHz) | |
| Effet d'écran | 3,2 dB (pour 1 MHz) |
| 6 dB (pour 4 MHz) | |
| 9,5 dB (pour 10 MHz) | |
| 12,1 dB (pour 16 MHz) | |
| 13,6 dB (pour 20 MHz) | |
| 17,1 dB (pour 31,25 MHz) | |
| 24,8 dB (pour 62,5 MHz) | |
| 32 dB (pour 100 MHz) | |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| selon la norme UL VW1 | |
| selon UN ECE-R 118.03 | |
| Résistance à l'huile | selon EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (Câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 80 °C |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| IP67 | |
