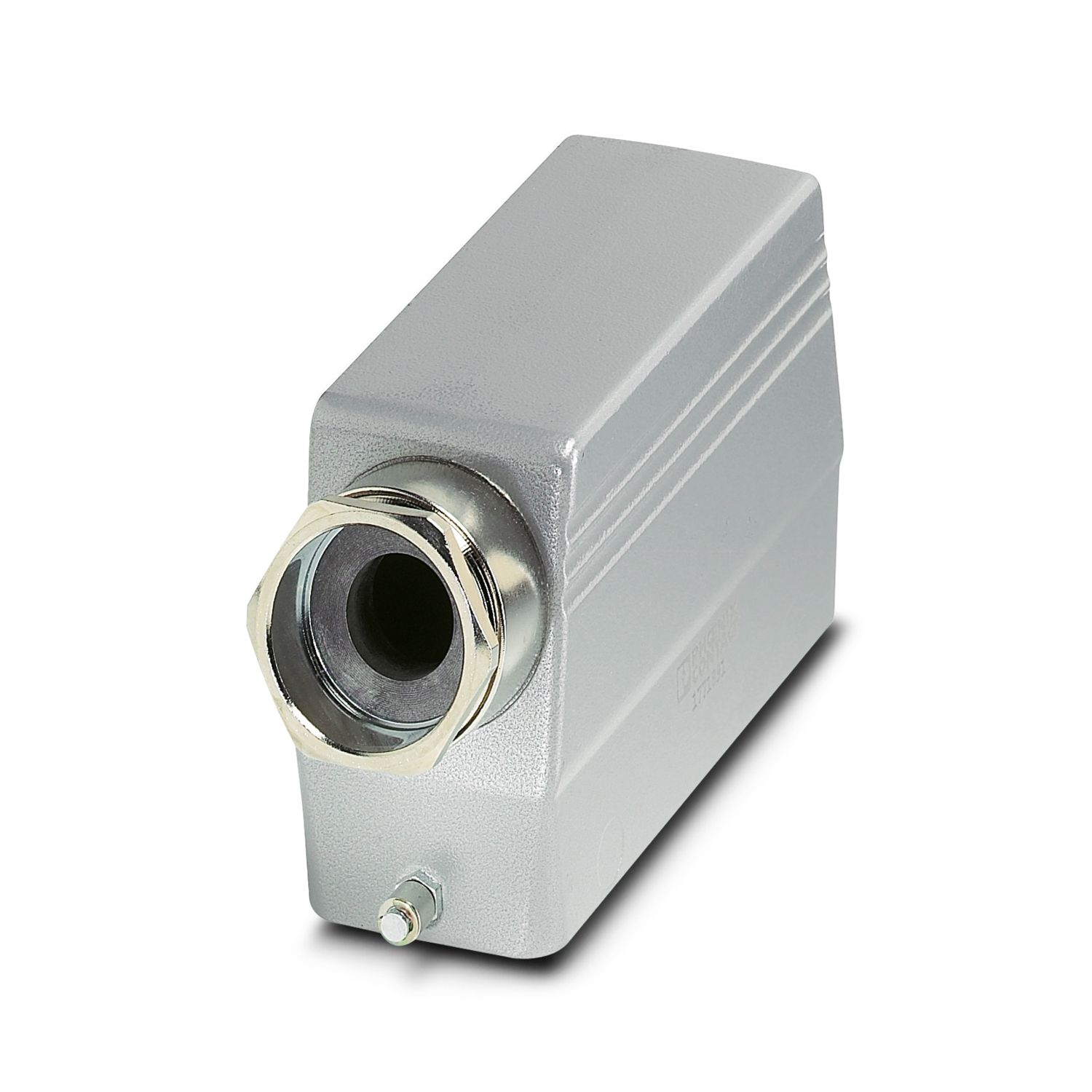

HC-B 24-TFL-76/M1PG21S
-
Boîtier
1771888
Capot pour étrier longitudinal, hauteur 76 mm, presse-étoupe, 1x Pg21, sortie de câble latérale
Informations détaillées concernant le produit
| Généralités | pour éléments de contact HC-B24, BB46, BBB64, D64, DD108, M |
| Type de produit | Boîtier avec verrouillage à étrier |
| Type de boîtier | Capot passe-câble |
| Application | Standard |
| Type | B24 |
| Nombre de sorties de câble | 1 |
| Type de presse-étoupe | 1x Pg21 |
| Blindé | non |
| Sortie du câble | latérale |
| Raccordement à filetage Pg | avec |
| Dessin coté |
|
| Largeur | 43 mm |
| Hauteur | 76 mm |
| Longueur | 120 mm |
| Ouverture écrou-chapeau | 28 mm |
| Matériau Raccordement vissé | Laiton, nickelé |
| Matériau du joint Joint d'étanchéité de câble | NBR |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | Revêtement par poudre, gris |
| Caractéristiques mécaniques | |
| Type de presse-étoupe | 1x Pg21 |
| Type de verrouillage | Broche |
| Diamètre extérieur du câble Câble 1 | 10 mm ... 19 mm |
| Diamètre extérieur du câble | 10 mm ... 19 mm |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
