HC-B 16-TMQ-76/M1M25G
-
Boîtier
1586484
Capot, avec étrier transversal, hauteur 76 mm, avec raccordement vissé, 1 x M25, sortie de câble droite
Informations détaillées concernant le produit
| Généralités | pour éléments de contact HC-B16, BB32, BBB40, D40, DD72, HS6, M, K |
| Type de produit | Boîtier avec verrouillage à étrier |
| Type de boîtier | Capot passe-câble |
| Application | Standard |
| Type | B16 |
| Nombre de sorties de câble | 1 |
| Type de presse-étoupe | 1x M25 |
| Blindé | non |
| Sortie du câble | droit |
| Raccordement à filetage Pg | avec |

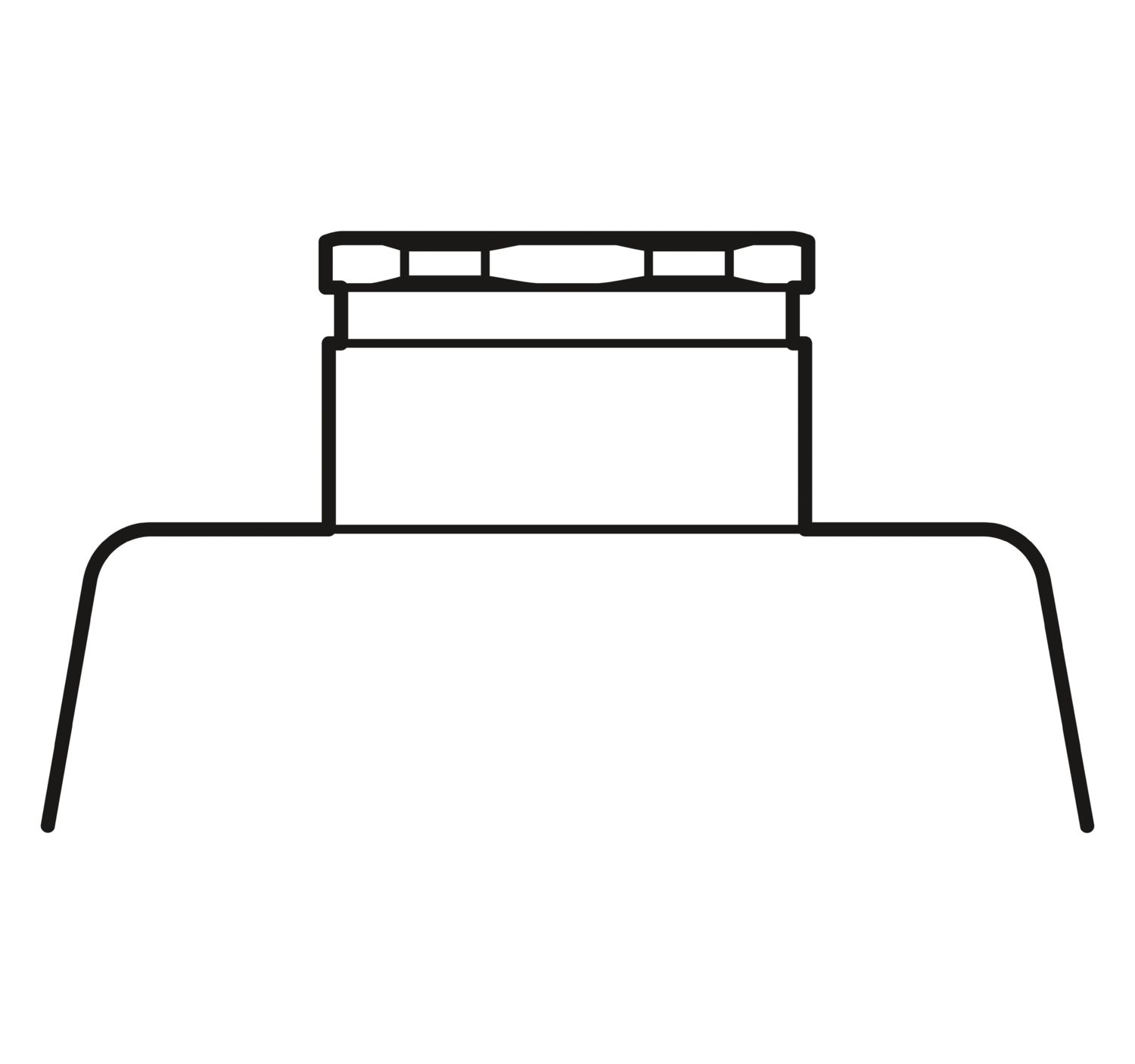

| Dessin coté |
|
| Largeur | 43 mm |
| Hauteur | 76 mm |
| Longueur | 94 mm |
| Ouverture écrou-chapeau | 25 mm |
| Matériau Raccordement vissé | Laiton, nickelé |
| Matériau du joint Joint d'étanchéité de câble | NBR |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | Revêtement par poudre, gris |
| Matériau de l'étrier de verrouillage | Acier inox, surface de prise : PA-GF |
| Caractéristiques mécaniques | |
| Type de presse-étoupe | 1x M25 |
| Type de verrouillage | Étrier |
| Diamètre extérieur du câble Câble 1 | 9 mm ... 18 mm |
| Diamètre extérieur du câble | 9 mm ... 18 mm |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
